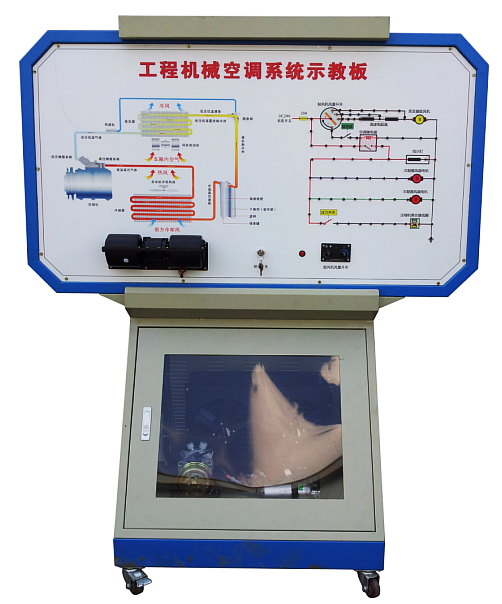

MYNJ-33工程機械空調系統實訓臺

工程機械空調系統實訓臺-產品簡介
該設備采用  ZC50工程機械  空調系統為基礎,充分展示工程機械空調系統的組成結構和工作過程。
適用于各類學校對工程機械空調系統理論和維修實訓的教學需要。
二、
功能特點
1.真實可運行的工程機械空調系統,充分展示工程機械空調系統的組成結構和工作過程。
2.由三相電機做為動力源,帶動空調壓縮機工作。操作空調控制面板,可真實演示工程機械空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖;學員可直觀對照電路圖和實物,認識和分析汽車單風口空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子,可直接在面板上檢測空調系統各電路元件的電信號,如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有高、低壓力表,進出風口溫度表,可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.實訓臺R形鋼結構焊接,面板箱采用嵌入式固定安裝;底部設置三角形儲物箱,安裝透明單開門。表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
三、技術規格
1.外形尺寸:1600×700×1700mm(長×寬×高)
2.動力電源:三相四線(或三相五線)380V±10% 50Hz
3.外接電源:交流220V±10% 50Hz
4.工作電壓:直流24V
5.制 冷 劑:R134a
6.工作溫度:-40℃~+50℃
7.高壓壓力表:0~3.5MPa
8.低壓壓力表:0~1.5MPa
9.三相異步電動機
 型  號:YT 100L1-4
 電  壓:AC 380V
 功  率:2.2KW
 轉  速:1420r/min
10.顏色:7032
11.鋼管:40*40*3mm
12.面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
13.移動腳輪:120*80mm
四、基本配置(每臺)
序號
名       稱
規格型號
單位
數量
1
檢測控制面板(面板柜)
裝有各種檢測端子以及彩色電路圖和原理圖(1600*900*4mm)
1
2
點火開關

個
1
3
高壓壓力表
R134a,0~3.5MPa
個
1
4
低壓壓力表
R134a,0~1.5MPa
個
1
5
數字式進風口溫度表

個
1
6
數字式出風口溫度表

個
1
7
單風口空調控制器總成
原車全新
1
8
單風口空調蒸發箱總成
原車全新
1
9
壓縮機總成
原車全新
1
10
膨脹閥總成
原車全新
1
11
干燥器總成
原車全新
1
12
鼓風機總成
原車全新
1
13
冷凝器
原車全新
個
1
14
冷卻電子風扇
原車全新
1
15
三相異步電動機
YT 100L1-4/2.2KW
1
16
R形移動臺架(帶自鎖腳輪裝置)
1600×700×1700mm(長×寬×高)
1
17
故障模擬與排除裝置

1
18
設備教師手冊

1
19
設備合格證、保修卡

1
