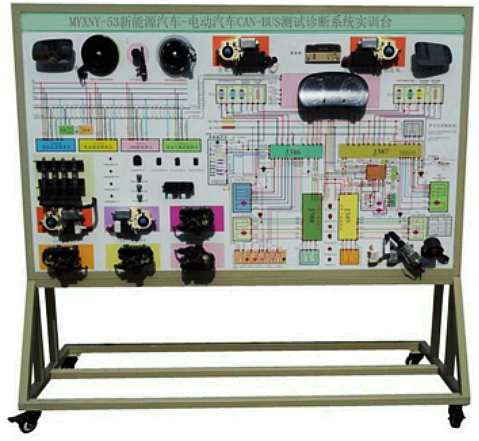

MYXNY-53電動汽車CAN測試診斷系統實訓臺

電動汽車CAN-BUS測試診斷系統實訓臺-完整展示電動汽車整車CAN總線網絡系統(包括舒適系統/電機控制/電池管理系統),可以動態模擬整車CAN總線網絡的運行狀態與工作過程。
一、
基本要求:
1、要求完整展示電動汽車整車CAN總線網絡系統(包括舒適系統/電機控制/電池管理系統),可以動態模擬整車CAN總線網絡的運行狀態與工作過程。
2、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖與工作原理示意圖;學員可直觀對照電動汽車整車CAN總線網絡系統結構原理圖和實物,認識和分析電動汽車整車CAN總線網絡系統的工作原理。
3、示教板面板上安裝有點火開關、帶網關通訊的整車控制器模塊,智能儀表模塊,電源系統模塊,舒適控制模塊(車燈與雨刮等),電動機控制器,工況指示燈,電源開關,油門踏板,制動踏板,動力電機等模塊與操縱開關。
4、示教板面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,示教板底座上配有30cm左右的桌面,方便放置資料、輕型檢測儀器等。
5、示教板工作采用普通220V交流電源,經內部電路變壓整流轉換成12V直流電源,無需蓄電池,減少充電的麻煩,12V直流電源有防短路功能。
二、
技術規格:
1、外接電源:交流220V±10% 50Hz
2、工作電壓:直流12V
3、工作溫度:-40℃~+50℃
4、外形尺寸:1740×600×1700mm(長×寬×高)
5、動力電源:72V
三.基本配置(每臺):

序號 名       稱 規格型號 單位 數量
1 控制面板與檢測臺 1.裝有各種檢測端子以及彩色原理圖
2.冷板沖壓成形移動臺架:
3.帶4只可移動腳輪:
1
2 電動汽車磷酸鐵鋰電池 72V20Ah
帶CAN-BUS通訊與電池管理器
1
3 電動車組合儀表
(7寸BMS信息顯示屏)
電動汽車儀表帶CAN通訊;
包含指示燈、電流
電壓指示、電量指示、能量流程圖、REDAY/OK燈;
1
4 BMS電池管理控制單元系統 配套
包括:中控模塊ECU,終端模塊ECU。
1
5 點火開關 配套 1
6 車載充電器 72V20AH,帶CAN-BUS通訊 臺 1
7 DC-DC轉換器 72V轉12V 1
8 電動汽車充電槍與車載側插座 電動汽車國標,CEBEA 1
9 電機驅動系統 72V1KW,帶CAN-BUS通訊 1
10 電動車車身電器系統 包括電動車窗/中控鎖系統,帶CAN-BUS通訊 1
11 故障模擬與排除裝置 配套 1
12 設備教師/學生手冊 配套 1
13 設備合格證、保修卡 配套 1


友情提示:
1、設備驗收:各采購單位收貨時請檢查電動汽車CAN-BUS測試診斷系統實訓臺的貨品外觀,核實的電動汽車CAN-BUS測試診斷系統實訓臺及配件,拒收處于受損狀態的電動汽車CAN-BUS測試診斷系統實訓臺;
2、設備質保:茂育將為各采購單位提供電動汽車CAN-BUS測試診斷系統實訓臺說明書,在質保范圍內提供對電動汽車CAN-BUS測試診斷系統實訓臺的免費維修,超出條件承諾時提供對電動汽車CAN-BUS測試診斷系統實訓臺的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е码妱?dòng)汽車CAN-BUS測試診斷系統實訓臺的選型錯誤或購電動汽車CAN-BUS測試診斷系統實訓臺數量錯誤,造成電動汽車CAN-BUS測試診斷系統實訓臺的退換貨要求,將不被接受;
4、設備貨期:對電動汽車CAN-BUS測試診斷系統實訓臺的發貨期為參考值,如您需要了解電動汽車CAN-BUS測試診斷系統實訓臺的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對電動汽車CAN-BUS測試診斷系統實訓臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關電動汽車CAN-BUS測試診斷系統實訓臺的技術咨詢。
