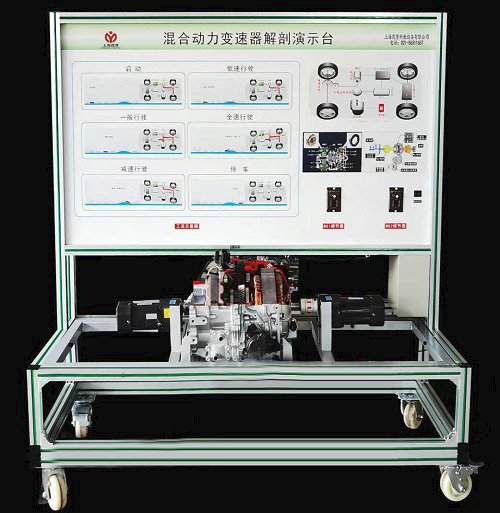

MYXNQ-71混合動力變速器解剖演示臺
混合動力變速器解剖演示臺-采用翻新豐田普銳斯油電混合動力汽車變速器總成進行剖面處理,各部件齊全,剖面位置合理,能全面展示系統內外部結構和部件的運動情況。
適用于混合動力汽車動力系統原理和機械機構的教學。
二、功能特點:
1、采用原廠油電混合動力汽車變速器系統(包括:內外附件)進行機構切剖,充分展示油電混合動力汽車變速器機構部分的內外結構。
2、系統各機械剖面采用不同顏色的油漆進行噴涂。
3、由2只單相齒輪減速感應電機驅動M1與M2電機各種工況的低速運轉,真實演示混聯式混合動力系統內部機械部件的運動過程。
4、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕并易于清潔,臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹,帶4個帶自鎖裝置萬向腳輪,便于移動。
三、技術參數:
1、外形尺寸:1400×800×1000mm(長×寬×高)
2、動力電源:三相四線(三相五線380V±10% 50Hz)
3、單相齒輪減速感應電機:
1)額定電壓:AC 220V
2)額定功率:250W
3)額定轉速:50Hz 90/1400rpm 60Hz90/1500rpm
4)減速比:30
4、工作溫度:-40℃~+50℃
四、基本配置(每臺):
1、豐田普銳斯油電混合動力汽車變速器總成,
2、2臺單相齒輪減速感應電機,
3、三相漏電保護開關,
4、移動臺架(帶自鎖腳輪裝置)
