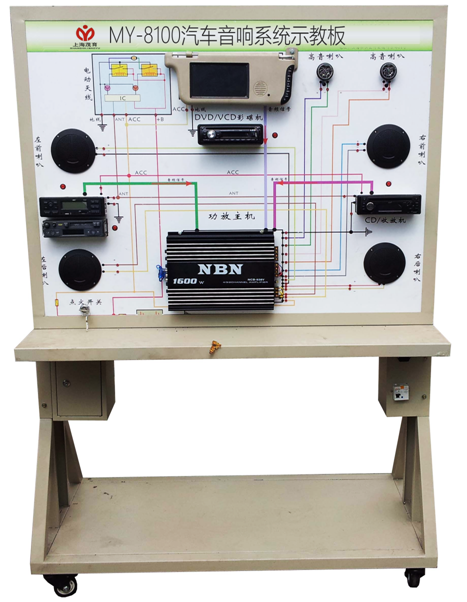

汽車音響系統示教板-是配合大中院校、中職、部隊、汽修等專業的汽車培訓技能之用,該設備采用4種原汽車音響系統實物為基礎,充分展示汽車音響系統的組成結構和工作過程。通過汽車音響系統的演示,提高學生對汽車音響系統的初步認識,使學生了解汽車音響系統起到更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車音響系統示教板功能特點
1.真實可運行的4種汽車音響系統,充分展示4種汽車音響系統的組成結構。
2.操縱音響開關,可真實演示4種汽車音響系統的工作過程。
3.設備面板采用防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車音響系統的工作原理。
4.面板上安裝有檢測端子,可直接在面板上檢測汽車音響系統各電路元件的電信號,如電阻、電壓、電流、頻率信號等。
5.面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,示教板底座上配有40cm左右的桌面,方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源,經內部電路變壓整流轉換成12V直流電源,無需蓄電池,減少充電的麻煩,12V直流電源有防短路功能。
三、技術參數:
1、外形尺寸:1240×650×1700mm (長×寬×高)
2、外接電源:AC 220V±10% 50Hz
3、工作電壓:DC 12V
4、工作溫度:-40℃~+50℃
5、鋼管:40*40*3mm
6、機柜:1.5mm冷板沖壓成形,背面設置維修門;
7、移動腳輪:100*60mm
四、基本配置(每臺)
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 檢測控制面板 |
裝有各種檢測端子,彩色電 路圖和工作原理示意圖 |
套 | 1 |
2 | 點火開關 | 茂育 | 個 | 1 |
3 | 4種汽車音響主機總成 | (卡帶機/CD機/VCD機/DVD機) | 套 | 1 |
4 | 電動天線 | 茂育 | 套 | 1 |
5 | 揚聲器 | 茂育 | 個 | 4 |
6 | 移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm (長×寬×高) |
臺 | 1 |
7 | 故障模擬與排除裝置 | 茂育 | 套 | 1 |
友情提示:
1、設備驗收:各采購單位收貨時請檢查汽車音響系統示教板的貨品外觀,核實汽車音響系統示教板的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供汽車音響系統示教板產品說明書內的質保條件和質保期,在質保范圍內提供對的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌钠囈繇懴到y(tǒng)示教板選型錯誤或設備購買數量錯誤,造成設備的退換貨要求,將不被接受;
4、設備貨期:對汽車音響系統示教板的發貨期為參考值,如您需要了解汽車音響系統示教板的精確貨期,請與上海茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對汽車音響系統示教板有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關汽車音響系統示教板的技術咨詢。
