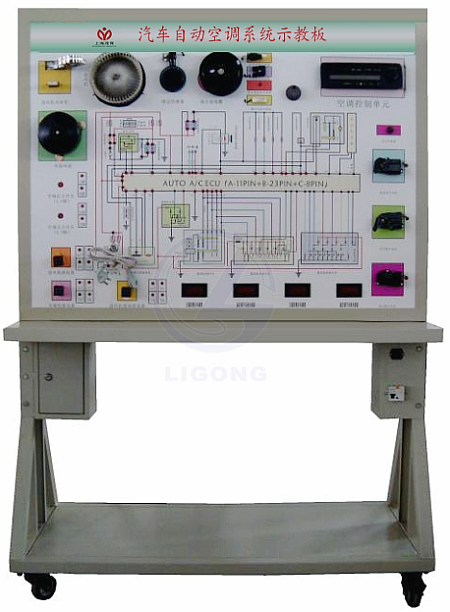

汽車自動空調電路系統示教板合大中院校、中職、部隊、汽修等專業的汽車培訓技能之用,該設備采用空調電路系統實物為基礎。充分展示汽車自動空調電路系統的組成結構和工作過程。通過汽車空調電路系統的演示,提高學生對汽車空調電路系統的初步認識,使學生了解汽車空調電路系統起到更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1、真實可運行的汽車自動空調電路系統,充分展示汽車自動空調電路系統的組成結構。
2、操縱空調面板上的各種開關,可清楚觀察各個伺服電動機的動作和鼓風機轉速的調節等,可真實演示空調電路系統的工作過程。
3、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;UV平板噴繪面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車空調電路系統的工作原理。
4、示教板面板上安裝有檢測端子,可直接在面板上檢測空調電路系統各電路元件的電信號,如電阻、電壓、電流、頻率信號等。
5、示教板面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,示教板底座上配有30cm左右的鋼制臺面,方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源,經內部電路變壓整流轉換成12V直流電源,無需蓄電池,減少充電的麻煩,12V直流電源有防短路功能。
三、技術參數:
1、外形尺寸:1240×650×1700mm(長×寬×高)
2、外接電源:交流220V±10% 50Hz
3、工作電壓:直流12V
4、工作溫度:-40℃~+50℃
5、外接電源:AC 220V±10% 50Hz
6、工作電壓:DC 12V
7、工作溫度:-40℃~+50℃
8、鋼管:40*40*3mm
9、機柜:1.5mm冷板沖壓成形,背面設置維修門;
10、移動腳輪:100*60mm
四、基本配置(每臺)
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 檢測控制面板帶面板柜 | 裝有各種檢測端子,彩色電路圖和工作原理示意圖(1200*900*4mm) | 套 | 1 |
2 | 空調控制單元 | 原車 | 套 | 1 |
3 | 點火開關 | 全新 | 個 | 1 |
4 | 鼓風機總成 | 含功率管,鼓風機電阻,超高速繼電器等 | 套 | 1 |
5 | 伺服馬達與溫度傳感器 | 原車 | 套 | 1 |
6 | 傳感器信號模擬裝置 | 全新 | 套 | 1 |
7 | 保險絲盒(帶繼電器一體安裝) | 上海茂育,帶專用標簽打印機的標識 | 個 | 1 |
8 | 移動臺架(帶自鎖腳輪裝置) | 1240×650×1700mm(長×寬×高) | 臺 | 1 |
9 | 傳感器數值顯示數顯表 | 全新 | 套 | 1 |
10 | 故障模擬與排除裝置 | 全新 | 套 | 1 |
11 | 設備教師手冊 | 全新 | 套 | 1 |
12 | 設備合格證、保修卡 | 全新 | 套 | 1 |
13 | 電源變壓器及附件 | 全新 | 套 | 1 |
14 | 漏電保護開關及附件 | 全新 | 套 | 1 |
