MYKT-20 VRV空調系統多聯機實訓裝置
VRV空調系統多聯機實訓裝置(可變冷媒制冷劑流量系統)是在電力空調系統中,采用變頻壓縮機、電子膨脹閥和先進控制系統,控制壓縮機的制冷劑循環量和進入室內換熱器的制冷劑流量,實時地滿足室內冷熱負荷要求的高效率冷劑空調系統。VRV空調系統具有節能、舒適、運轉平穩、占用的建筑空間比較小等諸多優點,更能滿足用戶個性化的使用要求,在幾百到兩萬平方米的建筑物中得到廣泛應用。
二、VRV空調系統多聯機實訓裝置主要特點:
1、系統采用VRV機組,其特點為質量優、體積小、壓縮機變頻調節。變頻壓縮機可調節范圍位于其額定能力的48%~104%之間,其能量調節須考慮到壓縮機頻率調整所需的時間,由于變頻壓縮機本身的動態特性限制,在調整能量時應小于一定的速度,故調節為分步,分階段調節;而壓縮機電動機的轉速是根據室內空調負載成比例變化的。
2、系統終端處理機多樣化:;讓學生了解室內機組的多樣化的結構形式。每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表,可觀測到機組的全部控制電路。
3、系統的完整性、獨立性:與實際中的家用中央空調,其控制功能、保護功能、顯示功能完全一致,每個用戶終端都可以在同一工況下獨立控制。
操作臺只需交流220V電源即可投入使用,占地面積小,節約用房、減少基建投資。
4、裝置直觀展示了家用中央空調的系統結構、工作原理,便于教師的演示講解及學生對課本知識理解掌握。結構合理,造型美觀 裝置結構合理緊湊、造型美觀大方,實訓桌還設有四個萬向輪和四個固定調節機構,便于移動和固定。
實訓裝置系統設有模擬故障設置功能,在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力,有利于學生將理論用于實際,并培養其實際動手能力。
5、設有電流型漏電保護裝置,對地漏電電流超過一定值,即跳閘切斷電源;并有熱保護器件,對壓縮機進行過熱、過載保護等功能。
三、技術參數
1、電源:三相五線AC380V±10% 50Hz 室外機總電流25A
2、工作環境:溫度-10℃~+40℃ 相對濕度≤85% 海拔≤4000m
3、采用微電腦變頻控制,可以通過總線實現集中控制檢修。
4、具有專用數據采集系統,在上位計算機實現參數檢測,故障記錄,數據曲線等
四、裝置的基本組成

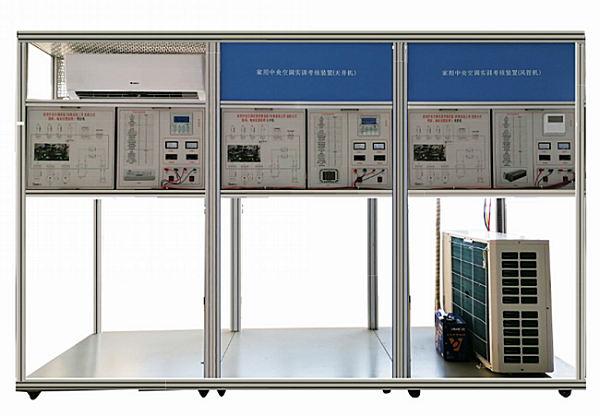

充分地展示了家用中央空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。每個終端機組處理系統都是相互獨立的。
整個模擬房頂采用1.5MM的網多功能網孔板設計,方便快捷安裝風機盤管、天井式(嵌入式),使用專業家用中央空調專用吊架。掛壁式后安裝板同樣也采用的網多功能網孔板設計.
1、安裝實訓架子:實訓裝置采用移動框架4040鋁型材結構,底部使用3MM的板金折彎,加有四個固定支撐腳,安裝好后可固定位置,防止移動而牽動制冷系統管路。
2、智能溫度控制系統:智能溫控能對被控對象進行溫度測量與顯示,調節溫度上、下限設定,完成制冷、制熱、停機等功能;顯示工作狀態和便于觀察被空調房間內溫度,操作方便。
3.系統流程圖:工作流程圖板,詳細說明制冷系統流程、監測點溫度、系統壓力、工作狀態指示、系統部件說明。
4、系統測量儀表3套:配備指針式真空壓力表、可測量制內機的工作壓力。
5、.溫渡測量儀表3套:數顯溫度表3套,電壓220V/電阻10K,溫度計-50-120度,用于測量系統工作時的關鍵點溫度,有利于實驗時對系統故障的判斷。
6、電源測量儀表:交流電壓表、交流電流表等組成,測量整機系統的工作電流,電壓?梢耘袛嗫照{(diào)系統的工作狀態,和制冷劑的多少。
五、實訓項目
一、初級工實訓: |
1.VRV空調系統認知與操作運行
2.室外機組電氣控制原理基礎知識
3.室內機組電氣控制原理基礎知識(三種內機) |
4.制冷系統流程原
5.系統不同工況操作
6.系統故障模擬設置 |
二、中級工實訓: |
|
1.中央空調系統安裝調試
2.中央空調系統安裝
3.中央空調控制系統安裝
4.中央空調工程調試
5.室外機、室內機的安裝方法與標準
6.管道系統的安裝方法與標準
7.配電與控制系統安裝方法與標準
8.工程調試的主要內容、步驟和方法 |
9.制冷系統常見問題
10. 配電系統常見問題
11.控制系統常見問題
12.數據采集系統使用、數據分析與診斷
13.制冷工況性能測試
14.運行參數、能耗、能效比、對能效比和能耗的影響因素實驗研究
15.實驗二:采暖工況(熱泵)性能測試 |
三、電氣考核實訓: |
1.常規故障診斷分析
2. 微電腦故障診斷分析
3.高壓保護實訓
4.室內傳感器實訓
5.通信電路實訓
6. 室內機三通信故障 |
7.室內機二通信故障
8. 室內機一通信故障
9.室內二傳感器實訓
10.室內三傳感器實訓
11.室內機安裝設置實訓
12.控制面板故障分析
13.減 少室內機的的現象分析 |
