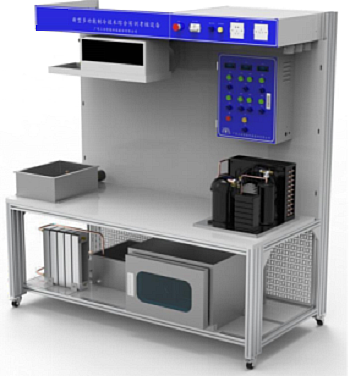

MYKT-21多功能制冷技術實訓裝置
多功能制冷技術實訓裝置-依據制冷空調系統安裝維修工國家職業標準,參照世界技能大賽相關項目技術標準設計,突出“安裝、調試、維修、設計、管理”等技術技能訓練內容,以培養制冷與空調專業技術人才為目的。
該設備在制冷專業教學實訓主要體現有三個方面的內容,分別是供暖安裝與調試、冷水系統的應用設計、冷庫系統故障查排。針對競賽實訓實操內容進行了綜合規劃設計,突出實際操作訓練,既注重系統設備的安裝、調試和維修,又注重實際工程、應用設計與管理。同時該設備緊扣制冷設備安裝與調試技能大賽,既可作為競賽考核設備,也可用于制冷空調類專業教學,以及制冷空調行業技術人員的培訓與鑒定。
二 多功能制冷技術實訓裝置-技術參數:
1、工作電源:?jiǎn)蜗嗳 AC220V ±10% 50Hz
2、環境溫度:-5℃—40℃
3、相對濕度:≤85﹪ (25℃)
4、整機功耗:<1.5KW
5、電源總開關帶漏電保護 IΔn≦30mA,時間≦0.1S
6、具有電壓、電流指示、供電指示
三、裝置配置:
1
、工作臺總成:由型材桌腿,臺面板,側木板,網孔擋板,萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。采用帶剎車的萬向輪,方便調整設備的擺放位置。尺寸:L1300mm*W715mm *H1840mm。
2、冷藏室冰箱:采用優質不銹鋼板做骨架,經過機械加工成型,隔層采用聚氨酯發泡料保溫。安裝光管式蒸發器。庫門中間部分采用三層發熱透明玻璃構建,既符合保溫性能要求,又方便內部查看。頂部有 LED 燈,庫體的四周采用活動連接,方便調整設備的擺放位置。75L 容積。尺寸:L400mm*W500mm*H200mm
3、冷水箱:采用不銹鋼加工而成。箱體四周包保溫棉,防漏防銹,并在周邊翻邊形成圓弧過底防刮傷手的人性化設計。15L 容積。由冷水箱、支撐管座、選手自制的盤管、其它安裝附件等組成,可進行制冷劑和水進行熱交換。L400mm*W500mm*H200mm。
4、熱水箱:采用不銹鋼加工而成,防漏防銹,并在周邊翻邊形成圓弧過底防刮傷手的人性化設計。20L 容積。由熱水箱、支撐管座、選手自制的盤管、其它安裝附件等組成,可進行制冷劑和水進行熱交換。尺寸:L280mm*W170mm*H140mm。
5、暖氣片:采用市場上成熟品牌產品,低碳冷軋鋼制作后噴涂。中心距 300mm, 5 片,4 分進出水口。風機盤管:采用市場上成熟品牌產品,出風口尺寸:447*130mm,蒸發器尺寸:400*200*65mm 水量:319KG/H。
6、電源箱:該模塊主要由電氣控制箱體、漏電斷路器、急停開關、信號指示燈、中間繼電器、熔斷器座、熔體、航空插座、尼龍防水接頭、電源 2.3 插頭、電源 3 插頭、其它安裝附件等組成。
7、實訓電控箱:該模塊主要由電氣控制箱體、溫度顯示區、儀表顯示區、運行控制區、急停開關、常閉接觸組、二位旋鈕開關 、常開接觸組、信號指示燈、熔斷器座、熔體、尼龍防水接頭、電子溫控器、平面鎖、電源插頭、其它安裝附件等組成。設置的電路整齊、科學規范。內部接線與接線圖統一,并標識清楚線號。配電箱與柜體及機組的連線,標識清楚,直觀方便使用。 電箱可根據實際需要進行安裝固定,靈活實用?砷_(kāi)關門鎖方便學生進行安裝及故障檢測等實操,方便拆裝有利于模塊化方便拆裝。
8、制冷元器件:主要由冷凝機組,高低壓開關,內平衡膨脹閥,單向閥,電磁閥,干燥過濾器,液視鏡,曲軸箱壓力調節閥及能量調節閥等組成完整的制冷元器件。
9、裝配桌裝配桌由桌身、工具柜、臺面組成,用于電氣及機械結構的裝配平臺。桌身采用冷軋鋼板折彎焊接而成,噴塑后組裝連接,裝配桌預設電源插座擴展孔,依據用途可加裝電源插座。整個裝配桌可隨意拆裝,方便運輸安裝。工具柜采用冷軋鋼板折彎焊接而成,工具柜有多個抽屜,可儲藏工具,放置于裝配桌底部一側。臺面采用25mm厚高密度中纖板外貼防火板,PVC截面封邊,臺面具有耐磨、耐熱、耐污及易清潔等特點。尺寸:L1500mm×W700mm×H780mm。
四、制冷系統:
序號 |
名稱 |
技術規格 |
數量 |
1 |
實驗臺 |
|
|
2 |
風冷冷凝機組 |
AE4456 |
1套 |
3 |
冷風機 |
DE-2.5 |
1套 |
4 |
高壓壓力表 |
HS-OG-3.8L |
1塊 |
5 |
低壓壓力表 |
HS-OG-1.8L |
1塊 |
6 |
干燥過濾器 |
DFS-025S |
1個 |
7 |
視液鏡 |
SGS-1/4 |
1個 |
8 |
蒸發器 |
|
1個 |
9 |
膨脹閥 |
TN2 |
2個 |
10 |
閥芯 |
0X# |
1個 |
11 |
其它配件 |
|
若干 |
12 |
工具桌 |
|
1張 |
五、制冷專用工具
序號 |
名稱 |
規格要求 |
數量 |
1 |
壓力表 |
HS-OG-1.8L,含安裝支架,連接毛細管 |
21 |
2 |
真空泵 |
FY-1C-N |
1臺 |
3 |
擴口器 |
CT-2000 |
1套 |
4 |
偏心型擴孔器 |
VFT-808 |
1套 |
5 |
彎管器 |
1/4"、3/8" |
各1把 |
6 |
維修雙表 |
含三色加液管 |
1套 |
7 |
R134a制冷劑 |
|
3kg |
8 |
充電式手槍鉆 |
|
1把 |
9 |
轉接頭 |
3mm |
1個 |
10 |
內六角扳手 |
5mm、8mm |
各1把 |
11 |
活動扳手 |
250mm |
2把 |
12 |
十字螺絲刀 |
6*100 |
1把 |
13 |
卷尺 |
3m |
1把 |
六、實訓材料
序號 |
名稱 |
規格要求 |
單位 |
數量 |
1 |
銅管 |
Ø/8″ |
米 |
10 |
2 |
銅管 |
Ø4″ |
米 |
8 |
3 |
保溫管 |
3/8" |
根 |
2 |
4 |
自粘式保溫管 |
|
米 |
0.5 |
5 |
自粘式扎帶固定座 |
25*25 |
個 |
10 |
6 |
扎帶 |
3*150 |
根 |
100 |
7 |
纏繞管 |
Φ12 |
米 |
2 |
8 |
電線(黃色) |
0.5mm2, |
米 |
100 |
9 |
電線(紅色) |
1mm2 |
米 |
100 |
10 |
電線(黃/綠雙色) |
1mm2 |
米 |
10 |
11 |
等徑擴口三通 |
3/8" |
個 |
3 |
12 |
等徑擴口三通 |
1/4" |
個 |
3 |
13 |
銅納子 |
1/4" |
個 |
10 |
14 |
銅納子 |
3/8" |
個 |
10 |
15 |
轉接頭 |
外1/4*3/8外接頭 |
個 |
10 |
16 |
R型不銹鋼管夾 |
Ø6 |
個 |
10 |
17 |
自攻絲 |
M4*20 |
個 |
30 |
18 |
螺絲平墊 |
Φ4 |
個 |
20 |
19 |
膠套 |
Φ6 |
個 |
10 |
20 |
膠套 |
Φ10 |
10 |
10 |
八、全變頻風冷冷水熱泵機組:
工作臺總成:由型材桌腿,臺面板,側木板,網孔擋板,萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。采用帶剎車的萬向輪,方便調整設備的擺放位置。尺寸:L1300mm*W715mm *H1840mm
室外機:
1、外形尺寸mm:995*360*882、質量:123kg
2、制冷劑:R410A
3、制冷量:6.0KW、制熱量:6.7KW
4、室內機: 4CC3S
5、外形尺寸mm:900*450*200
6、額定供冷量KW/H:4.1(全熱)、3.0(顯熱)
7、額定供熱量KW/H:6.8/4.18
8、額定風量m³/h:680、輸入功率W:54
