MYN-513C冷水系統控制實訓裝置
冷水系統控制實訓裝置-采用蒸汽壓縮式制冷循環系統,配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件,并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷電氣實訓,還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。
二、裝置特點功能:
1、采用1匹制冷機組,真實的工業冷凝器和蒸發器換熱器,系統結構緊湊、布局合理,造型美觀大方
2、設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,可對人身及設備進行有效保護
3、電路連接線采用手槍護套線,保證不漏電的情況下,有效的快捷方便學生在實驗過程中的連接,
4、實驗臺強電部分:壓縮機,冷卻風機、水泵、低壓力控制器、高壓控制器、風機盤管控制器、水流量保護器等各個單位元件的接線端子,都分別設有接線端子。
5、實驗臺弱電部分:渦輪流量計、智能控制器都分別設有接線端子。
6、所有強電負載都對應獨立的中間繼電器,利用中間繼電器去控制強電部分負載。
7、變頻壓縮機一個。采用交流變頻技術.
8、變頻控制板一套,包括變頻前置板,功率放大板。變頻板的壓縮機運行頻率能手動調節,調節范圍:30-110HZ.
9、設備配有一個透明的有機玻璃房間,可模擬室內機的開停機。
10、制冷量調節閥系統
1)、通過自動調節提高冷媒流量,可以有效降低壓縮機的排氣溫度,擴大壓縮機高效做功區。采用雙向電子控制系統,可實現雙向熱泵功能、冷庫控制,空用制冷機組,變頻機組、中央空調機組的的節能控制和流量自動調整。

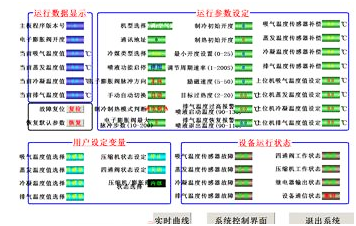

2)、軟件控制,能在線控制系統的溫度,讀取機組在最佳溫度系統制冷冷媒的流量開度數,調整制冷機組的過熱度,過冷度。該文本顯示界面的左側,以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分,是對通訊信息的顯示,包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中,顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能:
3)、系統特點/調試控制軟件:
A)、4路實時溫度顯示:控制器同時檢測系統的制冷多點溫度,來控制機組過冷/過熱度。
B)、閥的開度實時顯示:控制對象為最大500P開度設定?勺孕兄评湎到y(tǒng)制冷劑流量設定最小開度。
C)、24路參數控制參數設置:控制器內所有與控制相關的溫度參數、時間參數、控制參數、等24個參數都可以調整,以適應制冷/熱泵/冷庫/水機等設備。
D)、自動調節:設備運行時有斷電記憶功能,保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。
E)、6路用戶模擬環境數據入設定如下圖:在調試中通過軟件模擬設定,可模擬制冷主機組在各個溫度條件下,閥的開度狀態來積累大量數據,從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
F)、多達8路設備運行監控:在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
G)、過冷/熱度控制范圍:2-15攝氏度?勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數據。
H)、制冷劑:適應R134AR22R410A等其它冷媒。
4)手動設定
A)溫度和開度可顯示查詢/設置:控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B)調節功能:在機組開發和調試階段,可以通過控制器手動調節功能,取得有效的試驗數據。
C)數碼管顯示器在線顯示開度和溫度以及故障代碼。
D)數碼管顯示器在線顯示開度和溫度以及故障代碼

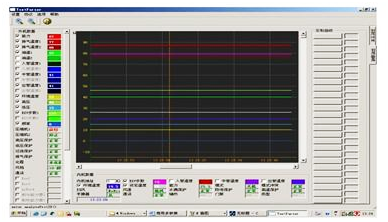

5) 曲線顯示界面
三、冷水系統控制實訓裝置-技術性能:
1、輸入電源:單相三線~220V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<2.5kVA
4、制冷劑:R22
5、制冷量:2.3kW
6、重 量:100kg
7、外形尺寸:170cm×80cm×142cm
8、制冷專用離心水泵額定功率:370W ,額定揚程:6m ,額定流量:1立方米/小時
9、模擬室內房:采用有機材料制成,內有風機盤管1個,溫度控制面板1只
10、采用數顯溫度表8,電阻作傳感器,測量范圍-50~150℃。切換,共測8度參數,分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度、發器出水口溫度.
11、真空壓力表2只(精度2.5級):量程為-0.1~1.5MPa和-0.1~3.5MPa,分別實時測量制冷系統低壓側壓力和高壓側壓力
12、流量計2只(精度0.5級):渦輪流量計,量程為16~160ml/min,分別測量冷凝器和蒸發器冷卻水流量.
13、控制儀表:高低壓壓力控制器1只:實時監測制冷系統低壓側壓力和高壓側壓力,當高壓高于設定值或低壓低于設定值時,控制器發出控制信號切斷壓縮機電源.
14、控制屏:.采用工業鋁型材框架和桌面,控制實驗臺采用雙層亞光密紋噴塑結構,造型新穎。最下層布置制冷系統,可直觀展示制冷系統結構;上層面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪,便于移動和固定。
15、制冷系統:1匹全封閉壓縮機、1P臥式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器、干式蒸發器系統、電子膨脹閥、套膨脹閥控制系統、過濾器, 視鏡和手閥,雙壓力開關,手閥操作閥,流量計,保險絲,啟動和緊急按鈕,高壓和低壓表.
四、配置清單表:
序號 |
名稱 |
型號 |
單位 |
數量 |
1 |
實驗臺 |
1700*800*1500MM |
套 |
1 |
2 |
變頻壓縮機 |
0-75V |
個 |
1 |
3 |
冷卻塔 |
3T |
個 |
1 |
4 |
變頻模塊 |
|
套 |
1 |
5 |
膨脹閥控制系統 |
含上位機軟件 |
套 |
1 |
6 |
高壓表 |
3.5MP |
個 |
1 |
7 |
低壓表 |
1.5MP |
個 |
1 |
8 |
視液器 |
3/8 |
個 |
1 |
9 |
儲液器 |
1.5P/3/8 |
個 |
1 |
10 |
過濾器 |
3/8 |
個 |
1 |
11 |
手閥 |
3/8 |
個 |
2 |
12 |
壓力控制器 |
|
套 |
1 |
13 |
電子膨脹 |
2MM |
個 |
1 |
14 |
加液閥 |
自動式 |
個 |
1 |
15 |
蒸發器 |
|
套 |
1 |
16 |
冷凝器 |
茂育 |
套 |
1 |
17 |
過冷器 |
茂育 |
套 |
1 |
18 |
D4連接線 |
1000mm |
根 |
40 |
19 |
D5連接線 |
800mm |
根 |
10 |
20 |
中間繼電器 |
24V |
個 |
6 |
21 |
模擬室 |
有機玻璃 |
個 |
1 |
22 |
風機盤管 |
茂育 |
套 |
1 |
23 |
房間溫度控制器 |
茂育 |
套 |
1 |
24 |
水泵 |
離心式370W/220V |
個 |
3 |
五、實訓項目:
1、冷水機級組運行實訓
2、學習冷水機組控制原理
3、冷水機組的電氣連接
4、電子膨脹閥的應用
5、電子膨脹閥的控制
6、電子膨脹閥開度設定
7、過冷、過熱與膨脹閥的對應關系
8、變頻壓縮機的應用
9、變頻壓縮機頻率和電子膨脹閥開度關系
10、認識制冷系統元件的功能
11、渦輪流量計的應用
12、風機盤管子的使用
