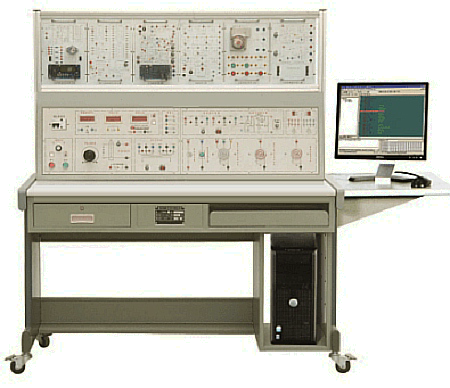

MYKT-10制冷電子基礎技能實訓裝置

制冷電子基礎技能實訓裝置-可以用于對初級制冷設備維修工、中級制冷設備維修工、高級制冷設備維修工考核及電氣控制線路、實用電子線路進行實際操作，從而使學生的操作技能得到提高。
二、技術參數：
1、輸入電源：單相三線 AC220V±10% 50Hz
2、工作環境：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量： ≤1.5KVA
4、外形尺寸（大約）1600mm×700mm×1300mm
5、環保等級材料選用符合國家相關環保標
6、控制屏采用鐵質雙層亞光密紋噴塑結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。配備了各類電源、儀器儀表。操作面板文字符號采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。實訓桌為耐磨防水高密度板，結構堅固；設有兩個大抽屜，用于放置工具及資料等，還設有四個萬向輪，便于移動。
7、本裝置采用模塊化（掛箱組成）設計，操作方便、更換便捷，具有可擴展功能，設備設有漏電保護、過載保護、接地保護等，確保操作者的安全，實訓連接線及插座采用手槍式防觸電結構設計，使用安全、可靠、防觸電。
三、基本功能及組成：

序號	名稱	功能及組成	數量
1	儀表電源模塊	直流電源：提供±12V、±5V兩組電源，一路可調直流電源1.3～18V，每路均具有短路、過流保護和自動恢復功能。交流電源：提供兩組8.5V和兩組17.5V 交流電壓表測量范圍0～500V；直流電流表測量范圍0～200V；	1套
2	元件單元實訓箱	提供常用元件	1件
3	模擬電路基礎實訓單元箱	提供制冷電路中的復位電路；串、并聯穩壓電路	1件
4	電源電路單元箱	提供電源電路	1件
5	數字電路基礎實訓單元箱	提供555時基電路和R-S觸發電路	1件
6	電子溫控實訓單元箱	提供電子溫控電路圖及線路板	1件
7	可控硅調速實訓單元箱	提供可控硅調速電路圖及線路板	1件
8	步進電機驅動實訓單元箱	提供步進電機驅動電路圖及線路板	1件
9	低溫除霜電路實訓單元箱	提供低溫除霜電氣電路圖及線路板	1件
10	熱泵空調電氣實訓單元箱	提供熱泵空調電氣電路圖及線路板	1件

四、實訓內容：

1、二極管的特性與應用單元實訓
2、晶體管的特性與應用單元實訓
3、串并聯型穩壓電路單元實訓
4、穩壓電路應用單元實訓
5、電源電路單元實訓
6、數字電路單元實訓
7、555時基電路單元實訓
8、RS觸發電路單元實訓
9、3min延時電路單元實訓
10、二次自動復位電路單元實訓
11、電冰箱電子溫控電路單元實訓
12、低溫除霜電路單元實訓
13、可控硅調速電路單元實訓
14、步進電機驅動電路單元實訓
15、熱泵空調電氣電路單元實訓
16、電冰箱電子溫控電路綜合單元實訓
17、熱泵空調電氣電路綜合單元實訓

友情提示：
1、設備驗收：各采購單位收貨時請檢查制冷電子基礎技能實訓裝置的貨品外觀，核實的制冷電子基礎技能實訓裝置及配件，拒收處于受損狀態的制冷電子基礎技能實訓裝置；
2、設備質保：茂育將為各采購單位提供制冷電子基礎技能實訓裝置說明書，在質保范圍內提供對制冷電子基礎技能實訓裝置的免費維修，超出條件承諾時提供對制冷電子基礎技能實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е轮评潆娮踊A技能實訓裝置的選型錯誤或購制冷電子基礎技能實訓裝置數量錯誤，造成制冷電子基礎技能實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對制冷電子基礎技能實訓裝置的發貨期為參考值，如您需要了解制冷電子基礎技能實訓裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對制冷電子基礎技能實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關制冷電子基礎技能實訓裝置的技術咨詢。
