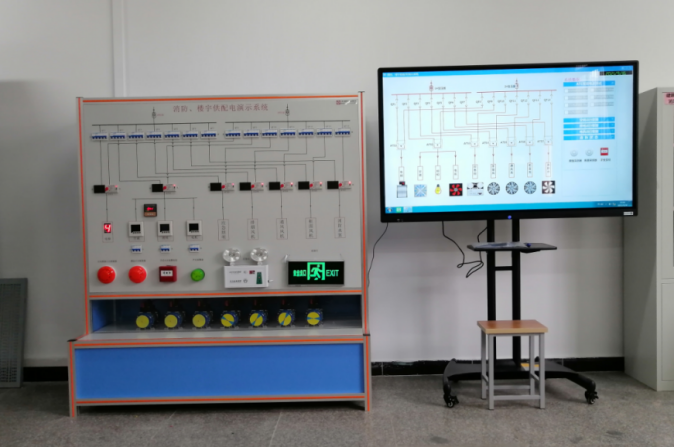

MYXLY-03B樓宇供電及消防供電演示系統

樓宇供電及消防供電演示系統-概述
本實訓裝置能配合智能建筑樓宇供配電系統有關課程,進行有關供配電低壓部分的實訓教學,可以讓學生了解樓宇中供配電基本結構,熟悉供配電監控系統,掌握供配電子系統在樓宇自動化系統中的應用。
該裝置能滿足“智能建筑”、“建筑電氣”、“樓宇自動化”等科目的實訓教學要求。適用于各類職業教育培訓機構的教學。
二、
系統特點
1.采用樓宇中典型供配電形式
2.采用數字控制模塊實現對配電系統中各類數據的采集與開關控制
3.采用先進總線通信協議組網,具有典型的代表性
4.配備上位機監控系統,可實時監控供配電網絡結構
5.配備語音同步講解功能,方便教學
三、
系統組成
1、消防供電
(1)消防控制實現樓宇供電系統的斷電,斷電后應急照明燈、疏散指示燈亮,柜面顯示應急照明模擬燈、疏散指示模擬燈亮,監控畫面同步顯示應急照明燈、疏散指示燈亮。
(2)火災報警,柜面聲光報警動作,監控畫面同步顯示報警燈。
(3)發生火災時,消防水泵啟動,柜面水泵運行指示燈亮,監控畫面同步顯示消防水泵的運行動畫。
(4)發生火災時,排煙風機、通風風機啟動,柜面風機模型動作,監控畫面同步顯示風機運行動畫。
(5)火災報警時,電梯消防控制模式啟動,電梯降至1層,柜面電梯1層指示燈亮,人機畫面同步顯示電梯當前位置1層。
(6)柜面消防控制中心,手動操作,停止整個樓宇配電,切換為消防專用用電,監控畫面模擬當前供電監控狀態。
2、樓宇供配電
(1)柜面2路供電電源,一路電源故障停電,另一路備用電源自動切換,監控畫面監控當前狀態。
(2)柜面電源配電線路開關及對應電流儀表指示燈,監控畫面監控當前開關狀態
(3)柜面用電負載電機啟動,當前電流值、電壓值顯示,電能計量表顯示,無功補償顯示,監控畫面模擬當前狀態。
(4)監控畫面監控當前用電負載工作狀態(空調、照明、電機)
3、控制屏
由樓宇供配電線路組成,并設置控制電器:微型斷路器等,現場設置儀表測量單元,進行電壓和電流顯示,采用智能電量采集模塊完成多種電量的采集:電壓、電流功率、電能等,并通過總線完成上位機的各路電量顯示。
4、上位機監控系統
配備監控系統軟件,實現對供配電系統的遠程監控,實現斷路器的消防聯動控制,各線路電量參數的監視。
5、電腦桌
整體采用工業鋁型材框架,經過數控機械精加工成型鋁型材外表面靜電氧化處理,完全貼合設計,外形時尚美觀,經久耐用。實訓臺底部配電腦主機托板,底部采用帶剎車的萬向輪,移動和固定兩相宜。
四、
技術參數
1. 輸入電源:三相四線~380V±10%  50Hz
2. 環境溫度:-10℃~+45℃
3. 裝置容量:<5kVA
4. 外形尺寸:1680×640×1800mm
5. 安全保護:具有漏電保護
五、實訓項目
常用配電設備認知與應用
智能建筑的供電運行線路組建與操作
電量傳感器認知與應用
供配電系統中運行線路狀態的現場監測、抄表和控制
備自投聯動運行控制和調試
應急電源配電線路運行和聯動控制
配電線路功率因數補償運行控制
消防自動報警系統的聯動控制
