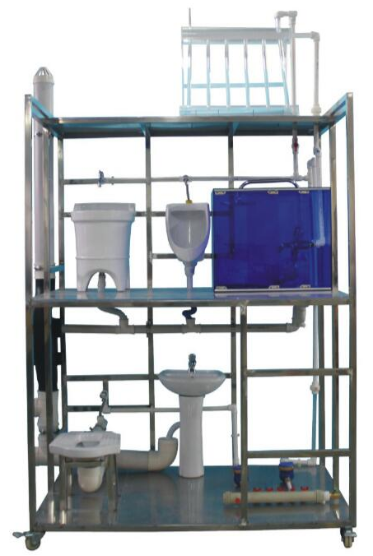

MYLY-102污水排水系統實訓裝置
污水排水系統實訓裝置實訓功能:
1、整體式全真潔具和管路,透明地板,能看清隱蔽管路的全部結構和走向。
2、設置帶蘇維托排水系統的排水主立管演示,能了解蘇維托排水系統的組成、結構和原理。
3、關鍵部位采用透明管路,能看清管路中水流的走向。
4、展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。
5、所有潔具和給排水設備都能真實演示。
二、技術指標:
1、外形尺寸: 1500 × 1000 × 2400mm
2、框架材料: 304 不銹鋼
3、地板材料:鋼化玻璃
4、進水要求: 0.05MPa ~ 0.75MPa
5、安全保護:具有漏電自動保護裝置和接地保護
三、主要配置
辦公樓給水方式為普通給排水,給水入管入框架后立管至二層,在二層經水表后布水給拖布池、采用按鈕自閉式?jīng)_水閥的掛式小便器和小便槽,排水接至本層排水橫管后再入立管。
住宅樓給水方式為一戶一表式,給水入管設水表井,上面設分水器,各分戶管設置閥門和水表(按 6 戶計),一層立管 6 根,至二層立管 5 根,二層布水管以上為四根 , 一層由左至右衛生器具分別為:附帶存水彎自閉閥式?jīng)_水的蹲便器、存水彎的立式面盆、整體浴室(用透明板,附帶淋浴頭、地漏,有接至屋頂?shù)耐该魈柲芄,并裝有太陽能模型),按實際工程連接入排水橫管后連入辦公樓排水立管,再匯合集中排出。
