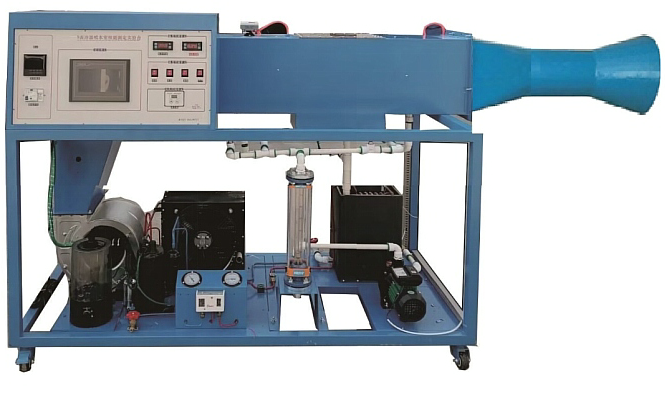

MYCN-14B表冷器噴水室性能實驗裝置
一、表冷器噴水室性能實驗裝置-產品應用范圍:
了解噴水室及空氣表冷器的組成,通過實驗加深對直接接觸式和表面式熱濕交換設備性能的區別,掌握測量噴水室和表冷器溫度、相對濕度、阻力特性的方法;熟悉換熱量、熱交換效率系數和接觸系數的測定方法。
本實驗系統采用采用優質傳感器和檢測儀表采集蒸汽壓縮式制冷循環過程中的溫度、壓力、流量、壓縮機功率、電流、等狀態參數,經自行研制的數據采集板卡連接到計算機,基于面向對象技術開發的具有實時性高,界面設計人性化等特點的測控軟件實現熱力循環過程實時動態顯示、性能參數測試和計算,構成具有檢測、分析、記錄、測試、繪圖等多功能一體化系統;诨A型機組,增加如下內容:學生設計型與創新型實驗。
采用上們機軟件加觸摸屏顯示器,可顯示有功率電源系統系統監控主要數據:工作電壓,在線工作電流,有功功率,無功功率,功率因數。電能總量、合相有功功率Pt、各相無功功率,、各相視在功率、線路頻率以及有功電能、總無功電能。數據可以表格形式導出
二 、產品使用工作環境:
1、工作環境溫度: 0-40℃。
2、工作環境濕度:< 80% (無冷凝)。
3、工作電源:單相220V,50 Hz。
4、壓縮機:1000W,制冷量 2130W 品牌:日立
5、水泵:自吸式噴射泵,Q=4.2m3/h,H=35m,N= 150W,電壓220V ,50Hz
6、離心通風機:電機功率350W 電壓220V 風量2850m3/h全壓490Pa 轉速1400r/m 低噪音風機
7、制冷劑:R22
8、風速度可調整。
三 、技術及性能參數:
冷水系統:壓縮機、冷凝器、蒸發器盤管、水泵、流量計、噴水室、噴嘴、表冷器、恒溫室、低噪音風機、電加熱器。
測量控制系統:采用上們機軟件加觸摸屏顯示器,可顯示進水溫度,出水溫度,冷卻水進水溫度,冷卻出水溫度,風壓,風速度,工作電壓,在線工作電流,有功功率,無功功率,功率因數。電能總量、合相有功功率Pt、各相無功功率,、各相視在功率、線路頻率以及有功電能、總無功電能。數據可以表格形式導出.
四、制冷/空調系統操作軟件:(單機版)
是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件,軟件支持在線選型,輕松的進行各種組件制冷量、特性、制冷劑的計算,還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告,是不可多得的制冷系實訓應用軟件,軟件可有效計算分析制冷系統中的特性,是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行,模擬效果非常之逼真,可以獲取詳細的參數并進行計算,還可以繪圖。
主要功能
1)制冷劑性能的數據獲得(物熱力學與熱物理據運行據數時,制冷劑的比較)、組件計算 、組件效率的計算。
2)瞬間動態仿真對象的冷卻:如:其冷卻期間的評估。
3)周期分析:例如一個和兩個階段的周期比較。
4)系統尺寸:獲得組件的大小與一般的尺寸標準。
5)過冷溫度的設定、過熱度加載選擇計算
6)提供便捷的制冷系統使用方法,支持在PC上模擬制冷的效果,可以制作壓焓圖,可以測試制冷系統是否可以正常運行,非常廣泛應用于高校學習、實訓。
7)軟件把可數據獲得應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問,可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。
8)軟件可獲得幾個不同的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數?梢栽陧椖恐辛私馊绾芜x擇和計算這些過程:
9)計算熱力性質和各點:可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10)獲得制冷狀態圖:為所有制冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖);甚至還可以按按扭將計算過的循環過程順序插到圖
11)8種選擇循環圖標,可以根據自己的參數來設定制冷循環,單級循環和多級循環均可以實現,不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面,等待參數設定完畢,點擊計算按鈕;當參數計算完成,可查看各壓力點參數以及性能系數、質量流率,配管尺寸等參數
12)壓焓圖,PC系統模擬計算運行條件與已知組件的系統評估操作,系統效率和建議,評價降低能耗。
實驗目的
(1) 學會使用軟件輔助計算,輕松的制冷劑性能的計算(物熱力學與熱物理據運行據數據,制冷劑的比較)、組件計算 、組件效率的計算。
(2) 學會使用軟件計算各種制冷循環中,系統中組件參數以及性能系數、質量流率,配管尺寸等參數
友情提示:
1、設備驗收:各采購單位收貨時請檢查表冷器噴水室性能實驗裝置的貨品外觀,核實表冷器噴水室性能實驗裝置的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供表冷器噴水室性能實驗裝置使用說明書和質保期,在質保范圍內提供對表冷器噴水室性能實驗裝置的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因導致的表冷器噴水室性能實驗裝置選型錯誤或設備購買數量錯誤,造成表冷器噴水室性能實驗裝置的退換貨要求,將不被接受;
4、設備貨期:對表冷器噴水室性能實驗裝置的發貨期為參考值,如您需要了解表冷器噴水室性能實驗裝置的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對表冷器噴水室性能實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關表冷器噴水室性能實驗裝置的技術咨詢;
