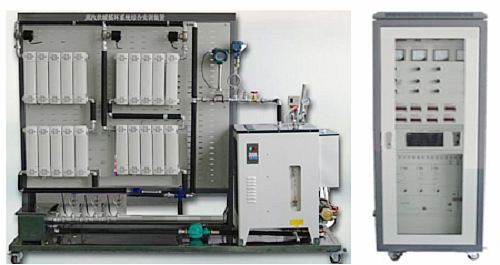

MYCN-31蒸汽供暖系統綜合實訓裝置

一、蒸汽供暖系統綜合實訓裝置-概述
該設備以可編程控制器PLC為控制核心,上位機組態軟件作為監控界面,實時顯示工作狀態與運行參數。系統主要由電蒸汽鍋爐、供熱管道和散熱片三個基本部分組成,并設有膨脹水箱、凝結水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、疏水閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備,可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。適用于高職院校、職業學?照{工程專業、供熱通風和建筑專業等相關課程的教學實訓
二、技術性能
1、輸入電源:三相四線~380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃;相對濕度<85%(25℃)海拔<4000m
3、裝置容量:<10kVA
4、設有電壓型漏電保護、電流型漏電保護、接地保護,安全符合相關國家標準
三、系統配置
1、實訓臺
實訓臺采用不銹鋼拼合結構,整個供暖系統布置在網孔板上。
2、蒸汽供暖系統
系統由電蒸汽鍋爐、供熱管道、散熱片、膨脹水箱、凝結水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、疏水閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。
主要設備的技術參數如下:
(1) 電蒸汽鍋爐
加熱器功率:9kW
蒸汽溫度:170℃
額定蒸汽壓力:0.7MPa
額定蒸發量:12kg/h
(2) 膨脹水箱
采用不銹鋼材料制成,配有信號管(用于監測水箱內的水位)
(3) 德國威樂小型熱水泵
額定功率:95W
額定揚程:6m
額定流量:1.08m3/h
3 控制柜
鐵質雙層亞光密紋噴塑結構,結構堅固。前門采用透明設計,可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元。
四、實訓項目
1、掌握蒸汽供暖系統的形式、特點及管網與用戶的連接方式
2、蒸汽供暖系統的安裝與調試
3、蒸汽供暖用戶熱計量計算
4、熱力工況調節實訓
5、PLC可編程控制器編程及調試
6、組態軟件的應用

友情提示:
1、設備驗收:各采購單位收貨時請檢查蒸汽供暖系統綜合實訓裝置的貨品外觀,核實蒸汽供暖系統綜合實訓裝置的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供蒸汽供暖系統綜合實訓裝置使用說明書和質保期,在質保范圍內提供對蒸汽供暖系統綜合實訓裝置的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因導致的蒸汽供暖系統綜合實訓裝置選型錯誤或設備購買數量錯誤,造成蒸汽供暖系統綜合實訓裝置的退換貨要求,將不被接受;
4、設備貨期:對蒸汽供暖系統綜合實訓裝置的發貨期為參考值,如您需要了解蒸汽供暖系統綜合實訓裝置的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對蒸汽供暖系統綜合實訓裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關蒸汽供暖系統綜合實訓裝置的技術咨詢;
