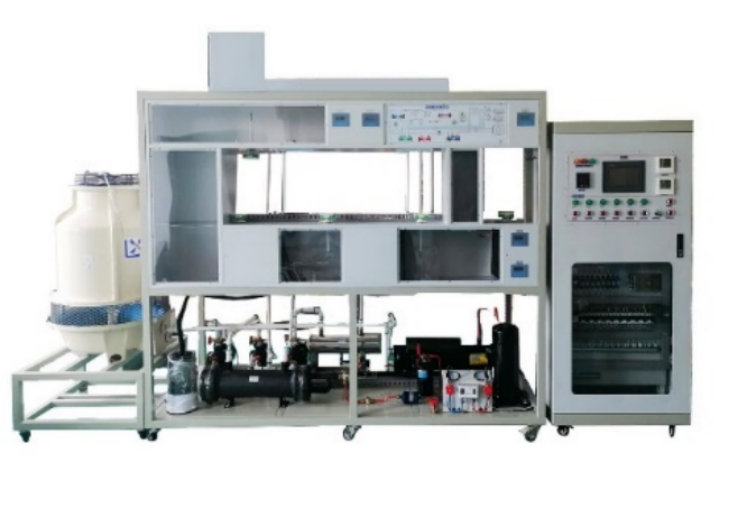

MYCN-15C暖通中央空調系統技能綜合實訓裝置

一、產品概述：
暖通中央空調系統技能綜合實訓裝置,暖通中央空調系統技能綜合實訓臺,暖通中央空調系統技能綜合實訓設備適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。
二、裝置特點
1、本裝置是根據目前國內建筑電氣，樓宇智能化精心設計的綜合實驗裝置，本裝置結合當前安防領域的先進技術，從教學實驗的要求的角度出發，以工程化的設計理念完整的實現了中央空調全空氣調節系統的工作過程。
2、PLC：控制器采用西門子S7-1200CPU 1214C主機6ES7214-1BG40-0XB0/、模擬量6ES7 231-4HF32-0XB0、6ES7 232-4HB32-0XB0模擬量及相關繼電器、控制開關、指示燈、標準通信接口可編程控制器，上位機軟件實時顯示系統運行狀態及數據。
3、直觀性強 實訓裝置直觀展示了中央空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有系統完整流程圖、交流電壓表、交流電流表、真空壓力表、信號指示燈使整個系統的實時工作狀態一目了然；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
4、綜合性強 整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，滿足對實訓的要求。
5、中央空調制冷、制熱循環輸送管路：用最新型水管以及銅件連接。輸送管路經電磁閥、風機盤管輸送給模擬房間或模擬風管、根據所需調節風速開關或風量。
6、以太網、485、RS232組成智能化通信與現代化的工控儀表、傳感器、電流、電壓變送器組成的測溫、風壓、控制系統,在電腦安置相關程序之后,屏上清楚記錄、采樣、通過打印機輸出進行理論分析。
三、技術參數
1、電源：三相四線～380V±10% 50Hz
2、安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準
3、外形尺寸：970mm×2240mm×1970mm
4、制冷劑類型：R22
5、最大供冷量：7.5kW
6、冷卻循環水泵：38L/min 揚程10米
7、冷凍循環水泵：50L/min 揚程12米
8、電加熱絲功率：300W/根
9、風機盤管：340m³/h
10、系統保護：具有高低壓力、過熱保護裝置
四、系統特點
1、控制器：
制系統由可編程控制器、數據采集、力控組態軟件等組成�？刂破鞑捎门渲萌鏖T子S7-1200CPU 1214C主機6ES7214-1BG40-0XB0/、模擬量6ES7 231-4HF32-0XB0、6ES7 232-4HB32-0XB0配套PC/PPI編程電纜。可以進行單獨的PLC實訓和觸摸屏實訓；
系統具有手動和自動兩種控制方法控制，并且可通過上位機力控軟件監測系統運行工況，即系統中制冷狀態、制熱狀態、溫度大小、設備運行狀態等情況。通過PLC模擬量模塊采集溫度等相關系統參數對整個系統進行自控。通過對PLC程序編輯，可改變系統的控制過程。組態軟件借助于Windows 2000/XP以上多任務環境，是本系統的管理與調度的中心，實現對整個系統的集中管理、以及對整個樓宇的被控設備進行監測、調度、管理，實現設備的聯動控制。
2、控制柜：
鐵質雙層亞光密紋噴塑結構，結構堅固。門上安裝有玻璃，可觀察到中央控制器、接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈
三相四線制AC 380V電源供電，并設有漏電保護器控制控制屏總電源。
3、模擬故障：
模擬故障設置結合實際完成，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。
4、多功能表：
電源電壓指示單元：提供1只三相數字顯示交流電壓、電流，用于測量三相電源系統電網、壓縮機、冷卻水泵、冷凍水泵工作電壓、電流。
5、壓力變送器：
提供2只真空壓力表和兩只4-20MA壓力變送器，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa, 在觸摸屏上可顯示壓力數字。
6、壓力控制單元：
提供只雙組壓力控制器,可測量系統壓縮機低壓側和高壓側的壓力變化，對壓縮機起到保護作用。
7、智能風閥：
風系統中安裝有5個可調智能風閥，尺寸150*200MM，進風閥、排風閥、回風閥、可調角度45、60、90度。
8、智能風閥控制器：
風系統中安裝有5個可調智能風閥，數字控制�？娠@示風閥角度，關機自動復位。
9、變頻器
利用PLC和變頻器，溫度變送器，可實現風系統處理PID閉環反饋控制的實現方法和實際應用。
10、溫度變送器：
在風處理管道中設定有多組溫濕度傳感器，數據集中處理，集資上位機上顯示。
11、風壓變送器：
在風處理管道中設定有4-20MA風壓傳感器，數據集中處理，集資上位機上顯示風機送風壓力。
12、通風模擬管道
通風柜由加濕器、加熱器、智能風閥、表冷器、送風機、風壓變送器、溫濕度變送器、模擬房間、回風管道組成的集中送模擬系統，在PLC、壓力模塊、數據處理模擬變頻器閉環控制下，可模擬中央空調送風真實原理、控制運行等實驗。
13、系統原理圖：
為了能更好的掌握中央空調的控制和系統原理，控制面板上畫有制冷系統流程圖
14、循環輸送管路：用最新型水管連接接頭，在不借用工具時，每個接頭可快速手動拔插座。輸送管路經電磁閥、風機盤管輸送給模擬房間或表冷器進熱濕處理。
15、該裝置可實現手動控制和計算機控制兩種控制方式：
A手動控制按鈕在控制柜的門上，這些控制按鈕接入到PLC各個相應的輸入變量上，可直接對整個中央空調進行控制；
B計算機控制則采用組態技術建立計算機與PLC之間的穩定通訊，從而控制整個中央空調，并實現對空調運行數據的顯示、分析等各種功能，同時也可通過網絡升級建立遠程計算機與現場計算機的通訊，實現對中央空調的遠程控制
五、系統主要組成

序號	名稱	主要部件、器件及規格	數量
1	電氣控制柜	長×寬×高為80cm×85cm×180cm	1套
2	制冷機組	1）3匹壓縮機：（工作電壓：220V；制冷量：7200W；）入功率：2340W；制冷劑：R22；電機形式：感應電機；保護器形式：內置。 2）殼管式冷凝器：換熱面積：1.2m²，設計溫度：60℃、工作介質：管程（夾套）：水、殼程（殼體）：R22。 3）儲液罐（容量：2L 4）內平衡式熱力膨脹閥 5）干燥過濾器 6）干式蒸發器（換熱面積：1.6m²，設計溫度：40℃。工作介質：水管程（夾套）：R22、殼程（殼體）。	1套
3	冷卻水系統	1)冷卻塔（冷卻水量：3m³/h、外形尺寸：Φ75cm×113cm、電機功率：0.18kW）、 2)冷卻水泵（輸出功率：200W、輸入功率：400W、額定轉速：2850rpm、額定流量	1套
4	冷凍水系統	1)冷凍水泵（輸出功率：370W、輸入功率：400W、額定轉速：2800rpm、額定流量：50L/min、額定揚程：12m、進出口管徑：25mm(1″)、電磁閥	1套
6	集中式中央空調系統	1）HP高效過濾器表冷器(材質：銅管鋁翅片、排管：3×6)、翅片式。 2）電加熱器（工作電壓：220V、功率：300W）。 3）送/回風風機（電壓：380V/220V、轉速：2850r/min、功率：80W）。 4）溫度傳感器(Pt100、探頭長度：38mm)。 5）加濕器（額定電壓：220V、功率：220w）。 6）模擬量輸入風閥（額定電壓：220V、額定功率：3w。 7）風風閥控制器：數字智能調節5套	1套
7	半集中式中央空調系統	1）臥式風機盤管2臺（最大風量340m³/h,輸入功率34w,220v,50Hz）、進出口管徑20mm)。 2）電磁閥 3）溫控儀等	2套
8	測量儀表	1）智能電量監測儀： 2）液晶顯示，測量范圍0-600VAC 3）耐震真空壓力表： 4）量程-0.1～1.5MPa、-0.1～3.5Mpa，4-20MA 5）高低壓力控制器：設定范圍高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。 6）徑向壓力表：量程0～1.0 Mpa 7）壓差計：測量范圍0～-200Pa，可測正負壓	1套
9	分水器	304不銹鋼材質，一進5出，接口20MM，壓力0.6 Mpa	1套
10	集水器	304不銹鋼材質五進1出，接口20MM，壓力0.6 Mpa	1套
11	軟件	模擬中央空調系統，可實現以下功能：中央空調的基本認識中央空調主要組成器件的結構及工作原理中央空調的空氣處理系統工作原理中央空調的水系統工作原理中央空調的制冷系統常見故障的維修中央空調的制熱系統常見故障的維修

六、系統主要配置

編號	名稱	單位	數量	備注
1	配電控制柜，網絡式機柜	套	1
2	三相4P帶漏電開關	只	1	32A
3	三相保險	臺	1	32A
4	多功能電力儀表	個	1	1
5	按鈕	套	6
6	開關電源:為控制系統提供電源	套	1	Q60.:提供+24V.+12V
7	中間繼電器	套	8	24V
8	交流接觸器	套	9	220V
9	7寸彩色觸摸屏	只		昆侖動態
10	通信線	只	1
11	實驗操作指導書	套	1
12	PT100傳感器	只	2	含PT100轉4-20MA變送器
13	6ES7214-1BA40-0XB0	臺	1
14	8路數據模擬量	套	1	6ES7 231-4HF32-0XB0
15	壓力采集模塊）	塊	1	6ES7214-1BA40-0XB0
16	模擬量輸出	塊	1	6ES7 232-4HB32-0XB0
17	壓力變送器，0-10V	只	2
18	可移動式學生終端計算機臺架	套	1	（鋼木結構≥ 材500×550×900 mm）
19	系統 流程圖	套	1	有機玻璃
20	變頻器	套	1	三菱變頻器0.4K
21	實驗臺控制智能模塊	套	1
22	組態軟件	套	1
23	通訊電纜	套	1
24	扳手	把	2	300
25	中央空調上位機監控軟件及工程	套	1
26	央空調仿真教學軟件	套	1

七、實訓項目
1.中央空調的啟動、運行、調試技術的實訓
2.中央空調運行工作情況、運行參數檢測分析
3.中央空調控制原理的認識
4.PLC可編程控制器編程
5.變頻器參數設置
6.數據采集技術的應用
7.組態技術應用
8.網絡技術的應用（遠程控制）
9.傳感器及變送器安裝和使用
10.中央空調水系統鍍鋅管工具的使用；
11.中央空調水系統鍍鋅管的制作及套絲；
12.中央空調水系統結構的認識及設計；
13.中央空調冷卻水系統管路的安裝及調試；
14.中央空調冷媒水系統管路的安裝及調試；
15.中央空調制熱水系統管路的安裝與調試；
16.中央空調所有水系統管路的制作及連接；
17.中央空調電控系統的認識及設計；
18.中央空調制冷機組安裝與調試；
19.中央空調自動監控系統的維護與保養；
20.中央空調的常用器件和系統組成
21.中央空調的工作流程和工作原理
22.中央空調的系統運行和維護工作
23.中央空調的控制流程和控制原理
24.PLC控制器的編程、調試和應用
25.數據采集的實現方法和實際應用
26.閉環反饋控制的實現方法和實際應用
27.計算機組態監控的實現方法和實際應用
