一、產品概述
管式太陽能供熱實訓裝置,管式太陽能供熱實訓設備,管式太陽能供熱實訓臺該培訓器必須設計用于太陽能工程的理論和實踐研究，這些設施用于獲得用于衛生、空調和類似服務的熱水，具有廣泛的教學應用。
二、實訓功能
能供學生根據安裝規范，使用專用工具，將太陽能熱水器、電加熱器、自動上水閥、溫度水位顯示器及管配件組裝成一個具有完整功能的太陽能熱水器，并為太陽能熱水器安裝進出水管路，最后進行進水用水檢驗。
三、功能組成
培訓裝置包括四 太陽能熱水器、電加熱器、自動上水閥、溫度水位顯示器、管配件、專用工具和安裝實訓平臺, 太陽輻射傳感器、量計數器。所組成, 代碼開放。

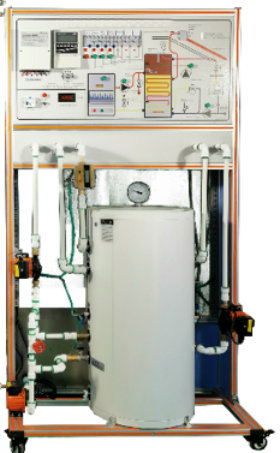

1、主模塊
1)主模塊安裝在一個垂直框架中實現，包含一個前面板，其中包含一個真實詳細的系統系統圖，以及用于一次和二次回路中液體的循環圖、存儲和控制的組件。
2)部件必須垂直放置在底座上，便于在手冊中描述的實際操作過程中對所有部件進行裝配和拆卸操作。教必須在前面和后面都有開口，讓學生從每一邊看到組件。
2、太陽能單元：
1）系統裝配的太陽能電路換熱器,、不銹鋼水箱:容量:80L,功率1200W,加熱時間(ΔT = 45°C)h,分鐘。太陽能集熱器，太陽能回路加載/卸載閥，流量調節器，空氣釋放閥，安全閥，壓力計，溫度計，止回閥，膨脹罐，流量調節器，太陽能回路泵，水泵，泵回路支持
2）系統詳圖。
3）設有液晶顯示屏的電子控制中心，以顯示數據。
4）電源、保護和狀態燈。
5）溫度系統：3個用于計算能量的太陽輻射傳感器。
*6）一個熱量計數器。

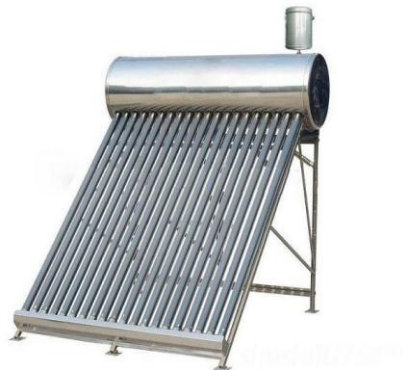

3、真空集熱管
1）真正的太陽能電池板必須放置在一個金屬結構中，并通過柔性管道與主模塊連接，柔性管道上有排放、安全和注入閥門。
2）儲水80L
3）吸收管數量:7根(
4）流體體積:1.5L (MS)
4、供水系統一套：
由水箱、水泵、組成，管道自拔插座，方便快捷，
5、控制器：
標準的太陽儲水式控制器一套
四、技術指標
1、工作電壓：單相三線220V±50Hz
2、整機容量：＜2000W
3、外形尺寸：800×700×1650mm、810×1200×1150mm
4、真空管數：7管
5、加熱方式：太陽能加熱、電加熱
6、控制方式：智能全自動
7、進水要求：0.05MPa～0.75MPa。
五、實訓項目
1、儲水式太陽能機架的安裝實訓
2、儲水式太陽能進水管路的安裝實訓
3、儲水式太陽能排水管路的安裝實訓
4、儲水式太陽能真空集熱管的安裝實訓
5、儲水式太陽能進水出水檢驗實訓
6、儲水式電加熱器的安裝實訓自動上水閥的安裝實訓
7、儲水式溫度水位顯示器的安裝實訓溫度水位顯示器的設備和操作實訓
8、儲水式太陽能熱水器的維護保養實訓
9、儲水式識別所有組件以及它們如何與其操作相關聯。
11、儲水式解釋由控制提供的情景數據。
12、儲水式制暖設備、空調等的選型標準
13、儲水式設施的裝配和維護標準。
六、主要配置清單：
太陽能主體、實驗臺架子、壓力水泵、不銹鋼水箱、水管、專用接頭、控制器、電磁閥、水龍頭、太陽輻射傳感器。
友情提示：
1、設備驗收：各采購單位收貨時請檢查管式太陽能供熱實訓裝置的貨品外觀，核實管式太陽能供熱實訓裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供管式太陽能供熱實訓裝置使用說明書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對管式太陽能供熱實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因導致的管式太陽能供熱實訓裝置選型錯誤或設備購買數量錯誤，造成管式太陽能供熱實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對管式太陽能供熱實訓裝置的發貨期為參考值，如您需要了解管式太陽能供熱實訓裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對管式太陽能供熱實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關管式太陽能供熱實訓裝置的技術咨詢；
