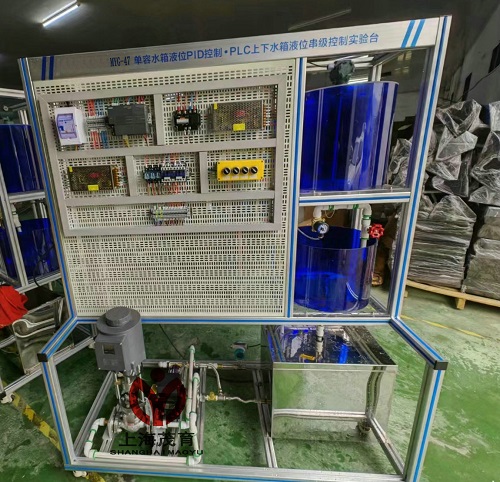

MYG-47 單容水箱液位串級控制實驗裝置

一、單容水箱液位串級控制實驗裝置-功能要求：
要求實驗臺利用自動化儀表技術，計算機技術，通訊技術和自動控制技術，以實現對水箱液位的串級控制；通過PLC編程等方式實現對液位的串級PID控制；系統的控制效果既可通過水箱刻度直觀地反映出來，也可通過傳感器進行精確檢測，通過軟件顯示瞬態響應指標進行對比，以便準確評估控制性能，并提供二次開發功能。

二、各項指標要求：
1、實訓屏：提供實驗所需的單相AC220V電源，總電源由帶漏電保護的空氣開關控制，另控制屏內部設有電流型漏電保護器，配有漏電報警指示燈和告警復位按鈕。實訓裝置的電網電壓由一只指針式交流電壓表監示。
2、智能電動調節閥：等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大。工作電壓 24VAC，輸入電流4-20mADC。
3、單相磁力泵：無泄漏，低噪音，單相 220VAC，功率不大于90W。
4、三相磁力泵：無泄漏，低噪音，三相220VAC，功率不大于180W，揚程不小于8米。
5、溫控調壓模塊+散熱器：全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC。
6、壓力變送器：不低于0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼。
7、Pt100溫度傳感器及溫度變送器：A級；溫度變送器：0.5級精度，0-100℃。
8、渦輪流量計及流量變送器：量程：0-1200L/h；輸出信號：4-20mADC；精度：0.5級。
9、PLC控制系統：配置一個4入/2出模擬量模塊EM AM06，可完成所有單通道輸出、多通道輸入控制實驗。

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查單容水箱液位串級控制實驗裝置的貨品外觀，核實單容水箱液位串級控制實驗裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供單容水箱液位串級控制實驗裝置使用說明書和質保期，在質保范圍內提供對單容水箱液位串級控制實驗裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌膯稳菟�箱液位串級控制�?shí)驗裝置選型錯誤或設備購買數量錯誤，造成單容水箱液位串級控制實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對單容水箱液位串級控制實驗裝置的發貨期為參考值，如您需要了解單容水箱液位串級控制實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對單容水箱液位串級控制實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關單容水箱液位串級控制實驗裝置的技術咨詢；

---
