MYR-53B過程控制儀表工實訓裝置
一、系統總體概述
過程控制儀表工實訓裝置是模仿現代工業生產過程中常見的物理量,諸如溫度、壓力、流量、液位等參數,對其進行測量、控制,分析過程參數變化特性,研究過程控制規律(如PID控制)的教學實驗設備,過程控制綜合實驗裝置選用智能化的工業用儀器儀表,接近工業實際,使用安全,運行穩定,維護簡單,性價比優越。
過程控制儀表工實訓裝置集合多種控制方式,再現實際工業現場使用的控制手段,采用聲光報警系統,并提供用戶更友好的二次開發接口。
1、功能:
(1)、過程控制儀表工實訓裝置可滿足“自動調節原理”,“過程控制”,“控制儀表”,“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求;
(2)、過程控制儀表工實訓裝置可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。
二、產品結構與特點:

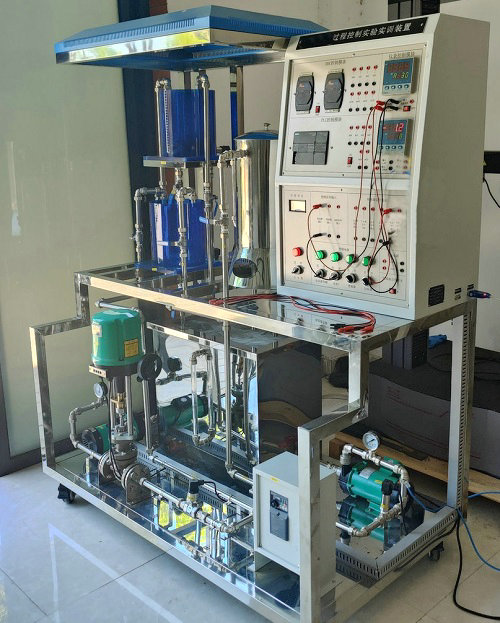

1、外形結構:(參考圖)
2、設備特點:
(1)、分體式設計,模塊化組裝式結構,可以根據不同的需要選擇、PLC控制,儀表控制, ,DDC計算機直接控制組成不同的控制系統。含有常規水箱檢測控制裝置、鍋爐加熱裝置。設備可以實現多臺電腦控制系統,進行遠程網絡控制。
(2)、二水箱配置;雙路供水系統。
(3)、實驗柜完全敞開設計,內部器件全部可視,有利直觀教學和維護。
(4)、人性化設計,配有儲水箱,進排水自控裝置,減輕實驗人員勞動強度。為實驗文明操作提供條件。
(5)、裝置的儀表、部件均選用現代化技術工業級產品,智能化程度高。精度好,規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
(6)、安全度高,系統配有漏電保護,帶保護套的專用實驗電源連線,及溫控箱防止無水加溫自動控制等,力求保護人身、設備安全。
(7)、開放度好,在教師指導下,學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
(8)鍋爐加熱程控保護系統:
A、加熱電路加有保險管進行過載保護,并具有防干燒保護功能;
B、鍋爐加熱內膽加由水位液位保護裝置,水位不達到一定的高度,控制系統不能控制可控硅調壓器工作。
(9)、人生安全及設備的保護措施:
A、加有電流型漏電保護器,防止設備漏電短路造成的設備及人身傷害。
B、各控制電路加有保險管,有效保護器件因過載造成損壞。
(10)、電源啟?刂品绞;采用啟停按鈕控制接觸器來控制電源的啟停。
(11)、漏電保護裝置及安全性和安全承諾:
A、各種電源及各種儀表具有可靠的保護功能
B、各種電源及各種儀表的強電采用開關控制,學生不自行接線,不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構,防止觸電事故的發生。
三、技術參數:
1、單相三線AC~220V±10% 50Hz。
2、工作環境:溫度-10℃~+40℃相對濕度<85%。
3、裝置容量:<6KVA。
4、電源有內、外電壓型漏電保護裝置和電流型漏電保護裝置。
5、各測量?jī)x表均要有保護功能。
6、控制信號:電壓1~5V,電流4~20mA。
7、上位計算機組態軟件組態王,全中文工控組態軟件進行開發的實驗系統。運行環境要求,可以組成網絡,一臺老師機可以控制十幾臺學生機,實現數據共享。
8、可以同時對三個參數進行采集,比如,一組測流量,一組測溫度,一組測壓力;
9、重量:實驗臺+實驗架,約重250Kg
10、動力系統:功率可調的不銹鋼循環水泵:可組成不銹鋼泵+電動調節閥+渦輪流量計的動力流量調節系統,也可組成不銹鋼泵+變頻器+渦輪流量計的動力流量調節系統。單相可控硅移相調壓裝置、單相電加熱管組成鍋爐加熱動力系統。
11、不銹鋼框架及不銹鋼安裝底板:不銹鋼框架安裝有機玻璃雙容串接水箱、帶夾套不銹鋼常壓鍋爐容器。不銹鋼安裝底板安裝固定不銹鋼支撐框架、檢測傳感執行裝置、管路等。
12、水泵出水口帶快插接頭。
13、有機玻璃串接水箱,每個水箱帶溢流管及下排水管及閥門,壓力液位傳感器接口。
14、電源控制屏
總電源帶漏電保護的空氣開關控制,另控制屏內部設有電壓型漏電保護器、電流型漏電保護器,配有漏電報警指示燈和告警復位按鈕,安全性符合國際標準。實訓裝置需提供電網電壓指示。通過鑰匙開關和啟?刂瓢粹o。并設置有執行元件輸入輸出接口、模擬量信號輸入輸出接口。
對象模擬板:繪制有控制對象的管路連接原理圖,圖上元器件的布置與實際被控對象的元器件分布相對應,實驗時直觀。
四、系統能完成的實驗項目
(一)特性實驗
1、水箱單容特性實驗
2、水箱雙容特性實驗
3、上下水箱雙容特性實驗
4、電動閥流量特性實驗
5、變頻器流量特性實驗
6、溫度特性實驗
7、鍋爐內膽水溫測試
(二)單回路控制實驗
1、單容液位定制控制實驗
2、變頻器支路單容液位控制實驗
3、上下水箱雙容液位定制控制實驗
4、鍋爐內膽壓力定值控制實驗
5、電動調節閥支路單閉環流量控制實驗
