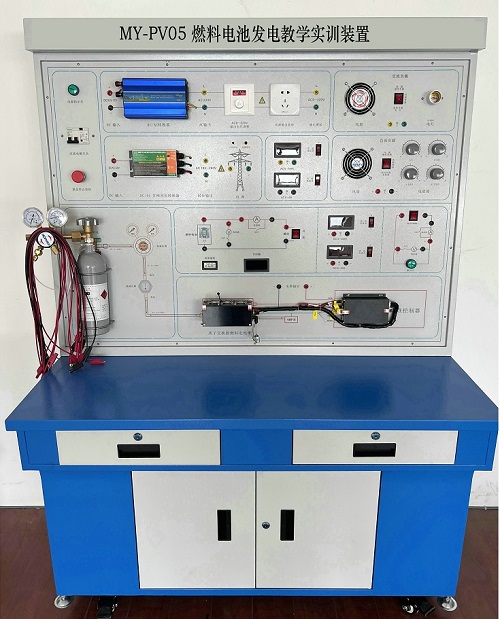

MY-PV05B燃料電池教學實驗平臺
燃料電池教學實驗平臺-由自吸式PEM燃料電池堆、金
屬氫化物氫瓶及其組件燃料電池控制器、直流線性負載,交流線性負載,直流感性負載和測試儀表組成。主要面向職高、大學、研究生、以燃料電池發電為主課題的研究和培訓。
教學平臺前視圖介紹:
編號 |
組件 |
說明 |
1 |
自吸式PEM燃料電池堆 |
用來作為電能的輸出 |
2 |
金屬氫化物氫瓶及其組件 |
用來給燃料電池提供氫燃料 |
3 |
線性負載電流表 |
用來測量直接線性負載電流 |
4 |
線性負載電壓表 |
用來測量直接線性負載電壓 |
5 |
直流功率表1 |
用來測量直接線性負載功率 |
6 |
直流功率表2 |
用來測量LED燈組負載功率 |
7 |
直流功率表3 |
用來測量電機負載功率 |
8 |
計時器 |
用來累計氫瓶使用時間 |
9 |
溫度表 |
用來反映電堆周圍環境溫度 |
10 |
LED燈組 |
用來作為阻性負載 |
11 |
電機 |
用來作為感性負載 |
12 |
按鈕1 |
用來控制儀表供電 |
13 |
按鈕2 |
用來控制線性負載回路通斷 |
14 |
按鈕3 |
用來控制燈和電機負載回路通斷 |
15 |
按鈕4 |
用來控制LED燈組(紅) |
16 |
按鈕5 |
用來控制LED燈組(黃) |
17 |
按鈕6 |
用來控制LED燈組(綠) |
編號 |
組件 |
說明 |
1 |
DC/DC電源模塊(9V) |
儀表供電 |
2 |
DC/DC電源模塊(12V) |
將燃料電池輸出波動直流電轉化為12V直流電 |
3 |
燃料電池控制器 |
控制燃料電池風扇轉速和定時排氣 |
二、部件參數:
◆ 燃料電池:是本教學平臺的核心組成部分,將氫瓶供給的氫氣轉換成電能,供負載使用。
產品優勢:具有重量輕,體積小,便于攜帶;靜音設計;結構簡單,可靠性高:?jiǎn)?dòng)速度快,響應時間短,適合于各種應用環境;環境適應性好,適應各種天氣變化;
其規格如下:
1、電池功率為50w;
2、開路電壓為15~30V;
3、工作電壓為11V時,電流為4.15A,電池溫度為41.5℃;
4、風機電壓為10.5V;
5、尾氣排放閥排氣間隔為12秒,每次排氣時間為0.3秒。
燃料電池安裝要注意通風,確保空氣順暢流通,有助與反應空氣的吸入和電池的散熱。安裝時將燃料電池平放,風扇朝上,散熱口朝下,尾氣排放口通過排氣管接電池閥,接上燃料氣瓶即可發電。
◆ 金屬氫化物氫瓶:金屬氫化物氫瓶用來給燃料電池供應燃料,其規格為:
1、貯氫容量( 20℃): 500L
2、放氫流速( 20℃): >5L/min
3、放氫壓力( 20℃): ≥0.3MPa
4、使用環境溫度:0~60℃
5、產品氫純度:99.99%~99.9999%
6、原料氫: ≥98%(普通工業氫)
7、充氫壓力:2.0~3.0MPa
8、充氫環境溫度:0~40℃
9、熱交換方式:空氣自然對流或強制對流
10、重量:4.5kg
11、外形尺寸:長420mm,直徑50mm
金屬氫化物氫瓶具體使用規則見附件B。
鋼瓶(帶減壓器)用來給金屬氫化物充氣,使用使要符合氫氣使用安全技術規程(GB 4962-85) 。
本實驗系統可以使用如下規格瓶裝氫氣:
1、容積:40L
2、壓力:15MPa
3、氫氣純度:99.999%高純氫
4、減壓器規格:最大輸入壓力(25MPa)最大輸出壓力(0.25MPa)
充氫具體操作見附件C。
三、儀表:
1、電流表:本教學平臺共有1個電流表,量程和誤差分別都是5A和±0.2%。用來測量燃料電池輸出總電流。
2、電壓表:本教學平臺共有1個電壓表,量程和誤差分別都是20V和±0.2%。用來測量燃料電池輸出電壓。
3、功率表:本教學平臺有3個功率表,量程為:電流輸入5A,電壓輸入25V,功率輸入125W(精度±(0.5%+2個字)),分別用來測量線性負載,感性負載,阻性負載的功率;
計時器:本教學平臺共有1個計時器,量程為100小時,主要用來累計氫瓶使用時間,以便準時充氣。當開啟電堆時按下計時器的計時按鈕,關閉電堆前按停止按鈕保存數據,清除累計時間可按清除按鈕。
4、溫度表:本教學平臺有1個溫度表,量程和誤差分別是-19.9~99.9℃和±1%。用來反映環境溫度。
5、按鈕:實訓臺上有3個大按鈕和3個小按鈕:
1) 3 個大按鈕:分別用來控制儀表供電、電堆輸出、負載通斷;
2) 3 個小按鈕:用來控制3組LED燈,根據負載的要求選擇1組、2組或3組LED燈。
負載:
1、線性負載:是一個變阻箱,阻值變換范圍為0~99.9歐姆,阻值最小變化值為0.1歐姆;最大可承受功率為50W。
2、感性負載:是一個額定電壓為12V,轉速為340r/min的直流電機(帶動車輪)。
3、阻性負載:是一個由LED燈組成的陣列,分為紅,黃,綠三塊,每塊額定電壓12V,總功率為20W左右。使用時分別按下各LED燈組小按鈕,可以點亮各LED燈組,可根據功率配合使用。
DC/DC:實訓上共有7個DC/DC電源模塊。
1、DCW50-12S12(1個):將燃料電池發出的直流電轉換為12V±5%的直流電壓,為負載和其他DC/DC供電(1個)。技術參數:輸入電壓范圍9~18V,輸出電壓12V,輸出電流4.2A,輸出功率50W。
2、 DCN5-12S09(6個):將12V直流電壓轉換為9V±5%的直流電壓,給電流表、電壓表、功率表及計時器供電。技術參數:輸入電壓12V,輸出電壓9V,輸出電流400mA,電源輸出功率5W。
紅外測溫儀:型號為FTIKE88A,用來測量電堆溫度,測量范圍-50℃-280℃。
保險絲:為了保護本教學平臺的重要部件,避免一些由于人為的操作失誤而導致的重大事故的發生,我們?cè)谝恍┲匾考凹尤肓吮kU(xiǎn)絲,具體規格如下:
1、電流表前的保險絲(1個):熔斷電流 5A;
2、功率表電流輸入端保險絲(3個):熔斷電流 5A;
注意:保險絲并不是萬能的,只是起到一個相對保護的作用,在操作中應盡量避免人為的操作失誤!
其它:方式選擇開關、啟停按鈕、負載測試旋鈕;
四、燃料電池教學實驗平臺實驗項目:
實驗1、燃料電池能量轉換原理實驗;
實驗2、反應條件對燃料電池堆性能影響實驗;
實驗3、燃料電池堆負載實驗;
實驗4、燃料電池堆在恒定負載條件下V-I、P-I特性實驗;
實驗5、燃料電池堆在變化負載條件下V-I、P-I特性實驗;
實驗6、電力電子轉換實驗;
實驗7、燃料電池驅動線性負載實驗;
實驗8、燃料電池驅動LED陣列實驗;
實驗9、燃料電池驅動電機實驗;
實驗10、燃料電池燃料電池對移動設備供(充)電實驗
五、基本配置表:
序號 |
名 稱 |
數 量 |
單 位 |
1 |
教學系統主操作臺(立式或臺式) |
1 |
臺 |
2 |
50w自吸式PEM燃料電池堆 |
1 |
臺 |
3 |
金屬氫化物氫氣瓶 |
1 |
只 |
4 |
燃料電池控制器 |
1 |
臺 |
5 |
實驗電源模塊(系統內部) |
2 |
套 |
6 |
實驗測量?jī)x表(系統面板) |
1 |
套 |
7 |
實驗附件 |
1 |
套 |
8 |
實驗說明書及指導手冊 |
1 |
冊 |
