為了滿足在野外對太陽能電池組件/陣列進行測試的要求,我們設計制造了利用自然光源進行測試的便攜式太陽能電池測試儀,其具有比室內模擬測試準確,穩定,可靠的真實效果,實現對所有太陽能產品I—V特性現場的測試,可為太陽能電站設計,維修,驗收提供數據保障,因此是質檢部門、生產廠家、科研單位必備檢測工具。
一、技術特點:

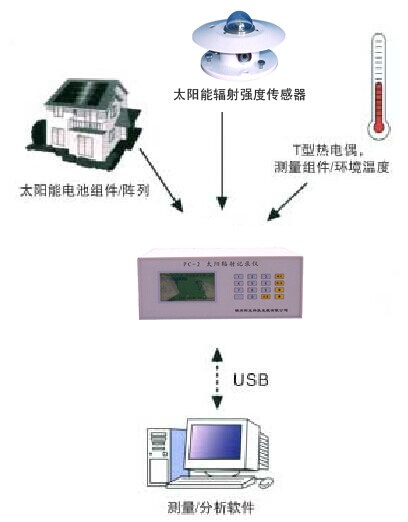

準確測試光伏方陣和組件在野外條件下的太陽輻射強度,環境溫度,風速,電池組件的溫度,開路電壓、短路電流、最大功率、最大功率點電壓、最大功率點電流和填充因子測算光伏方陣和組件在標準測試條件下(STC)下的開路電壓、短路電流、最大功率、最大功率點電壓、最大功率點電流、填充因子和轉換效率
采用ARM技術進行設計,獨創低功耗電子負載,只需蓄電池供電,可脫離220V電網和筆記本電腦使用,適合野外測試。
測試數據:Isc、Voc 、Ipm、Vpm、Pm、FF、Eff

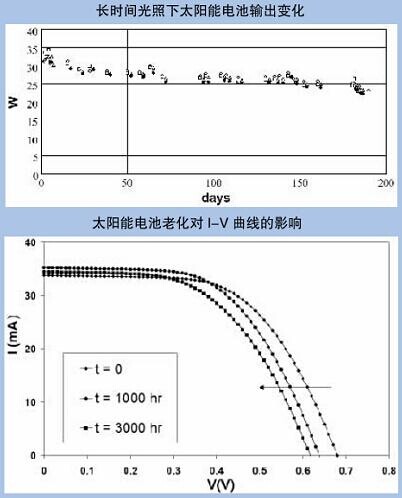

顯示曲線:I-V曲線、P曲線
具有溫度修正、補償功能,范圍:-20--+80,精度0.1
具有光強修正、補償功能,光強≥80mw/cm²
具有數據、曲線存儲、打印及測試數據分析功能
Windows操作系統
技術指標:
(1).太陽能輻照度:
通道數:1路;
范 圍:0~2000W;
精 度:小于5% ;
顯示分辨率:1W;
(2).風速:
通道數:1路;
范 圍:0~60米/秒;
精 度:±0.3米/秒;
顯示分辨率:0.1米/秒;
(3).溫度:(太陽能電池溫度1路,環境溫度1路)
通道數:2路
范 圍:-50~80℃;
精 度:±0.2℃;
顯示分辨率:0.1℃;
結構:全密封結構,防潮,防水,粘貼電池表面;
(4).電壓/電流接口(連接被測組件):
組件/陣列功率:10W—300W
測量功率的不重復度 ±0.5% (光強不變和溫度不變的情況下)
電壓:(25-350)V;
電流:(2-30)A;
精度:小于0.5%;
顯示分辨率:0.001V;
(5).數據存儲容量:6000條,存儲內容為設定時間內的數據平均值。
(6).供電系統:交流220V 或 直流12V;
(7).通訊接口:標準RS232/USB接口,與管理微機有線連接,實時傳送采集數據;
(8)、 MY-PV16便攜式太陽能電池測試儀管理微機及軟件:
MY-PV16太陽能發電測試系統管理軟件可在WINDOWS200以上環境即可運行,實時顯示各路數據,每隔1秒更新一次,數據自動存儲(存儲時間可以設定),與打印機相連自動打印存儲數據,數據存儲格式,EXCEL標準格式,形成I—V曲線圖,可供其它軟件調用分析。
(9)、太陽能發電測試系統數據采集器一臺:
該采集器采用高性能微處理器為主控CPU,大容量數據存儲器。測試時由機內的電子負載實現了被測組件從開路到短路的變化過程,其電子負載電路采用電壓控制、電容保持的暫穩態工作方式。電子負載的輸出跟隨一個控制電壓,由預先存儲在 EPROM中的設定的數據通過 D/A轉換電路輸出控制電壓。電壓步長的確定是通過測試出組件的開路電壓完成的。采用確定電壓步長的方法可以實現對不同型號組件的自動識別,使測試點在 I-V特性曲線上形成一個合理的分布。測試儀可以實時給出被測組件的開路電壓、短路電流、最佳工作點、填充因子以及光強的測試數據。測試儀自動存儲測試結果,工業控制標準設計,便攜式防震結構,大屏幕漢字液晶顯示屏(一屏顯示多路監測要素,替代微機),輕觸薄膜按鍵。適合在惡劣工業環境使用。具有停電保護功能,當交流電停電后,由充電電池供電,可維持8小時以上,既可與微機同時監測,又可以斷開微機獨立監測。
9.1顯示方式:大屏幕液晶漢字及圖形顯示,一屏顯示多路數據, 液晶尺寸:115*65(mm);
9.2記錄儀具有先進的輕觸薄膜按鍵,操作簡單,實現對各路數據的實時觀測;
9.3儀器尺寸:340*150*300(mm); 重量:6.5Kg,金屬外殼;

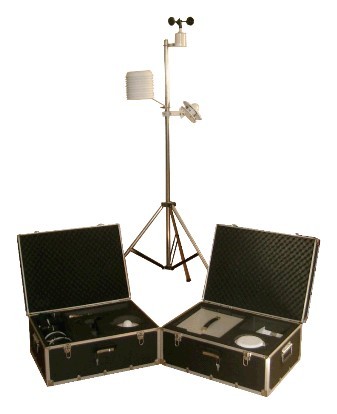

三、便攜式太陽能電池測試儀基本配置:
序號 |
名 稱 |
型 號 |
數量 |
單位 |
價格 |
1 |
太陽能總輻射表 |
TBQ-2 |
1 |
臺 |
|
2 |
數字風速傳感器 |
EC-9S |
1 |
臺 |
|
3 |
溫度傳感器(太陽能電池,充電電池) |
PTWD-3A |
1 |
只 |
|
4 |
環境溫度傳感器(含輻射通風罩) |
PTWD-2A |
1 |
臺 |
|
5 |
便攜式太陽能電池測試儀 |
TRM-FD4 |
1 |
臺 |
|
6 |
太陽能電池I-V測試軟件 |
TRM-FD1 |
1 |
套 |
|
7 |
支架(2米不銹鋼)+便攜箱(1臺) |
TRM-ZJ1 |
1 |
臺 |
|
8 |
數據通訊線、傳感器線纜(10米/根) |
標準配置 |
1 |
套 |
|
友情提示:
1、設備驗收:各采購單位收貨時請檢查便攜式太陽能光伏發電站測試與評估系統的貨品外觀,核實設備的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供便攜式太陽能光伏發電站測試與評估系統產品說明書內的質保條件和質保期,在質保范圍內提供對設備的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌谋銛y式太陽能光伏發電站測試與評估系統選型錯誤或設備購買數量錯誤,造成設備的退換貨要求,將不被接受;
4、設備貨期:對便攜式太陽能光伏發電站測試與評估系統的發貨期為參考值,如您需要了解便攜式太陽能光伏發電站測試與評估系統的精確貨期,請與茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對便攜式太陽能光伏發電站測試與評估系統有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關設備的技術咨詢。
