技術指標 | 說 明 | |||
裝置功能 |
1、了解停留時間測定的原理,加深對返混概念的理解。 2、掌握測定某一反應器中物料停留時間分布的方法與計算。 3、可完成多釜串聯返混性能測定實驗的實驗數據測定。 4、裝置采用脈沖示蹤法測定停留時間分布,電導儀能準確實時檢測記錄各反應器出口示蹤劑的濃度,通過軟件處理得到各項參數。 |
|||
設計參數 |
常溫,常壓操作。 單釜: 水流量:40L/h、平均停留時間(數學期望值):200-600。 方差:1.0 105--3.0 105、模型參數N:1.2—2。 三釜: 水流量:40L/h、平均停留時間(數學期望值):200-600。 方差:1.0105--5.0105、模型參數N:1.2—4。 |
|||

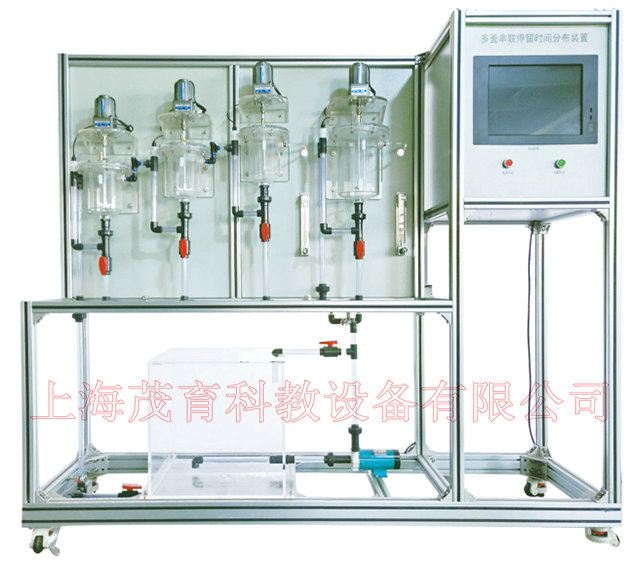

主要配置 | 主要由有機玻璃反應釜、轉子流量計、水箱、水泵、攪拌電機、數顯電導率儀、轉換模塊及軟件、閥門、管道、中央處理器、觸摸屏、高品質鋁合金型材框架。 | |||
公用設施 |
水:裝置自帶不銹鋼水箱,連接自來水接入。 實驗物料:水--- KCl。 電:電壓AC220V,功率1.5KW,標準單相三線制。 |
|||
技術參數 |
1、釜式反應器1.0L,直徑φ120mm,高度120mm,有機玻璃制成,3個。 2、釜式反應器3.0L 直徑φ150mm,高度200mm,有機玻璃制成,1個。 3、MP-20RM微型磁力泵:功率30W,最大流量1m3/h,揚程6m。 4、流量計:玻璃轉子流量計6-60L/h,水。 5、示蹤劑1-6mL/次 。 6、水箱:80L,透明有機玻璃材質。 7、管路:透明,壁厚≥2.0mm,透明可視材質。 8、交流可調速電機:攪拌馬達15W,轉數90-600r/min,無級變速調節。 9、數顯電導率儀:在線電導率檢測儀,0-104 S·cm 3個,信號輸出:光電耦合器隔離保護4-20ma信號輸出,電導電極:4支。485通訊接口轉換,標準MODBUS RTU通訊協議,自動數據處理與屏幕顯示實驗曲線、數據,自動溫度補償:0-100℃。 10、中央處理器:執行速度0.64μs,內存容量16K,內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議;功能:數據處理運算。 11、模擬量模塊:高達16位分辨率,總和精度±0.5%,內建RS485通訊模式。 12、采用一體機平板觸摸電腦,全程數字化觸摸屏控制操作。HMI:投射式觸控技術,5000萬次觸摸點,內存4G,功能:中央處理器數據顯示控制。 13、額定電壓:220V,總功率:500W。 14、外形尺寸:1800×550×1800mm(長×寬×高),外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪。 15、轉換模塊及在線監控軟件一套。 16、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生工程化理念。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
電機轉數 | 霍爾開關 | 觸摸屏 | 調速模塊 | |
三釜進水流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
單釜進水流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
濃度 | 在線電導率儀 | 觸摸屏 | 濃度 | |
示蹤劑流動時間 | 時間控制器 | 觸摸屏 | 無 |
