技術指標 | 說 明 | |||

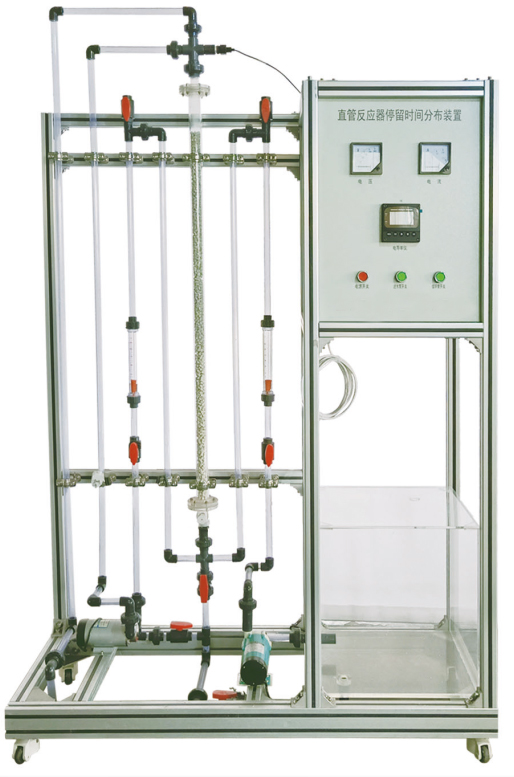

管式反應器流動特性測定實驗設備-功能 |
1、了解連續均相管式循環反應器的返混特性。 2、通過脈沖法測管式反應器停留時間分布。 3、分析觀察連續均相管式循環反應器的流動特征。 4、研究不同循環比下的返混程度,計算模型參數n。 |
|||
主要配置 | 主要由管式反應器、流量計、水箱、循環泵、數顯電導率儀、閥門、管路、高品質鋁合金型材框架。 | |||
公用設施 |
水:裝置自帶水箱,連接自來水。實驗時由水箱循環泵送入系統,循環使用。 電:電壓AC220V,功率1.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 實驗物料:自來水、KCl溶液 |
|||
技術參數 |
1、運行環境:溫度0-40℃,相對濕度:≤90%RH,電源:電壓:220V;電流:15A。 2、管式反應器:直徑φ40mm,長度1300mm;填料類型及尺寸:拉西環,Ф4mm。 3、水泵:微型磁力泵,流量12L/min,揚程6m,功率30W。 4、循環泵:不銹鋼增壓泵,流量12L/min,揚程10m,功率90W。 5、水流量:6-60L/h和25~250L/h,液體轉子流量計,觀察、控制流量。 6、電導率儀:在線電導率檢測儀,0-104 S·cm ),信號輸出:光電耦合器隔離保護4-20ma信號輸出,電導電極:1支。485通訊接口轉換,標準MODBUS RTU通訊協議,自動數據處理與屏幕顯示實驗曲線、數據,自動溫度補償:0-100℃。 7、控制示蹤劑加入量5~10ml/次。 8、水箱:80L,透明有機玻璃材質。 9、管路:透明,壁厚≥2.0mm,透明可視材質。 10、304不銹鋼儀表柜:內外雙面噴塑,各項操作及顯示、調節、控制全在控制屏面板進行。 12、外形尺寸:1300×500×2000mm(長×寬×高),外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪。 13、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生工程化理念。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
進水流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
循環流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
濃度 | 在線電導率儀 | 數字顯示 | 無 |
