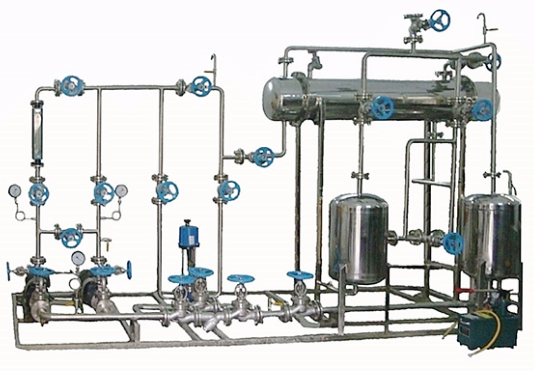

MYHG-44A換熱器拆裝實訓裝置

換熱器拆裝實訓裝置-是用于訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝;法蘭、螺紋的連接訓練;并能進行管路氣密、耐壓、試漏測試;對考察學生全面分析系統、辨別正誤和迅速決策等能力,在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
分項 說      明
裝置功能培訓要點 1.用于訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝;法蘭、螺紋的連接訓練;并能進行管路氣密、耐壓、試漏測試。
2.考察學生全面分析系統、辨別正誤和迅速決策等能力,在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
3.配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐,如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。
4、檢查學生對換熱器內部結構熟悉程度、考察選手對化工設備安全性檢驗知識及技能掌握的程度。
設計參數 液體流量:0~8m3/h。
液體溫度:常溫。
外形尺寸 對象部分:3800×800×2400 (長×寬×高mm),鋼制花紋板噴塑底座。整機采用304不銹鋼制作,噴漆花紋防滑鋼板底座。
測控部分:開關盒集成于對象部分之上。
外配設備:無。
公用工程 水:裝置自帶貯水箱,實驗前用清潔水源灌注滿,實驗過程中可循環使用,實驗結束后排空即可。
電:電壓AC380V,功率4.4kW,三相四線制(三火線一零線)。每個實驗室需配置1~2個接地點(安全地及信號地)。
氣:無。
實驗物料 清潔自來水
對象組成 水箱:不銹鋼材質,帶貯水排空底閥,進水管路設置專用接口。
循環水泵:機械密封臥式連軸化工泵 供電:三相380VAC ,功率:4.4kW,數量2臺。
水泵進口管路:不銹鋼材質,DN50,配合法蘭安裝閥門及過濾器。
水泵出口管路:不銹鋼材質,DN32及DN40,配合法蘭安裝閥門。
回流管路:不銹鋼材質,DN25。
安全泄壓管路:不銹鋼材質,DN25。
灌泵管路:不銹鋼材質,專用灌泵管路,方便操作檢驗。
耐壓測試管路:不銹鋼材質,專用管路耐壓測試接口。
電源設備:布線槽,帶漏電保護的空氣開關盒。
測控組成 變量 檢測機構 顯示機構 執行機構
離心泵
進口壓力
壓力表: 精度:1.5%FS 壓力表就地顯示
離心泵
出口壓力
壓力表: 精度:1.5%FS 壓力表就地顯示 管路出口閥
(手動)
流體流量 玻璃轉子流量計:精度:4%FS 流量計就地顯示 管路出口閥
(手動)
流體溫度 雙金屬溫度計:精度:1.5%FS 溫度計就地顯示
電動調節閥 4-20mA輸出,精度:0.5%FS 數字顯示 信號調節
設備裝系統 名稱 規格 數量 備注
循環水泵 機械密封臥式連軸化工泵,功率:2.2KW,流量:10m3/h。 2 國標
水箱 鏡面不銹鋼,φ500×600 2
換熱器 不銹鋼(列管)Φ 219;換熱管,φ 20×2×1000mm,16 根。 1
過濾器 不銹鋼,法蘭式,DN50 1 國標
電動調節閥 不銹鋼,法蘭式,DN32,4-20mA輸出,精度:0.5%FS 1 國標
閘閥 不銹鋼,法蘭式,DN50 2 國標
銅球閥 螺紋式DN15 4 國標
止逆閥 不銹鋼,DN40 1 國標
安全閥 不銹鋼,DN25 1 國標
截止閥 不銹鋼,法蘭式,DN40 1 國標
法蘭 不銹鋼,DN32 1組 國標
不銹鋼,DN40
不銹鋼,DN50 國標
活接、三通、
彎頭等
不銹鋼,與管路配套 1組 國標
管路 不銹鋼管
DN25、N32、DN40、DN50
1組 國標
不銹鋼軟管 1 國標
電氣組成 電氣元件 數量
電源插頭 1個
4P空氣開關 1個
8路開關盒等 1組
備  注 上述不銹鋼均為SUS304材質。
耗材一套:螺栓螺母、法蘭密封墊、活接密封墊等。
輔助工具:套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。
