分 項 | 說 明 | |||
裝置功能 |
1.強化手動操作技能訓練。 2.考察學生全面分析系統、辨別正誤和迅速?zèng)Q策等能力,在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。 3.配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐,如管道流動阻力、管件識辨、離心泵特性、流量計安裝、換熱器特性和四大化工參量的安裝、檢測、顯示等。 4.掌握離心泵、換熱器、填料塔的結構、安裝及使用。 |
|||
設計參數 |
工作溫度:常溫。 液體流量:0-14.4m3/h。 氣體流量:0-300m3/h。 |
|||

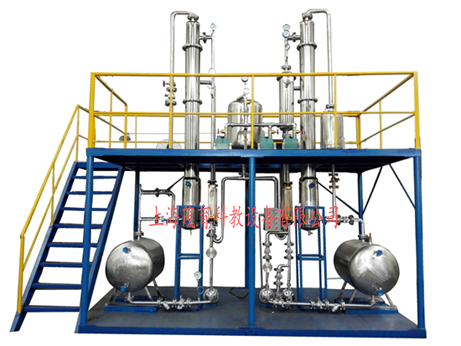

外形尺寸 | 長x寬x高:4200x2000x3800mm(可根據實訓場地實際高度和場地面積進行調整),整機采用鋼制噴塑框架,帶兩層操作平臺,一層平面方便安裝、檢修,二層有安全斜梯通上并有護欄、防滑板。 | |||
公用設施 |
水:實訓過程中水可循環使用,實訓結束后排空即可。 電:電壓AC380V,功率2kW,三相四線制(三火線一零線)。需配置1~2個接地點(安全地及信號地)。 實驗物料:清潔自來水。 |
|||
主要設備 |
風機:高效旋渦氣泵,流量100m3/h。 304不銹鋼列管換熱器,換熱面積1.0m2。 不銹鋼離心泵:功率750W,流量0-7.2m3/h。 304不銹鋼儲罐φ650x900mm。 304不銹鋼儲罐φ500x650mm。 304不銹鋼填料塔DN200。 過濾器DN40。 閥門,法蘭及管道(DN15,DN25,DN32,DN50)。 耗材一套:螺栓螺母、法蘭密封墊、活接密封墊等。 輔助工具:套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
離心泵進口壓力 | 指針式壓力表,儀表精度:1.5%FS | 壓力表就地顯示 | 無 | |
離心泵出口壓力 | 指針式壓力表,儀表精度:1.5%FS | 壓力表就地顯示 | 管路出口閘(手) | |
流體流量 | 玻璃轉子流量計,儀表精度:4%FS | 流量計就地顯示 | 管路出口閘(手) | |
流體溫度 | 雙金屬溫度計,儀表精度:1.5%FS | 溫度就地顯示 | 無 | |
液位 | 液位計 | 液位就地顯示 | 無 |
