MYF-01煤礦采掘通風安全實驗室實訓設備

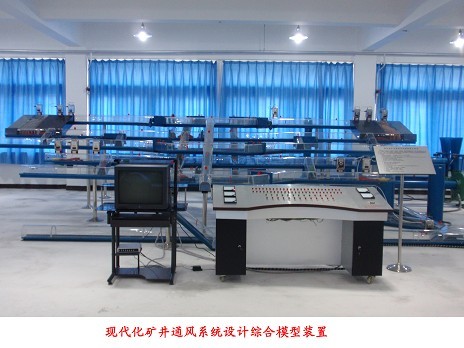

MYF-01 現代化礦井通風系統設計綜合模型裝置( A型)(適合于一、二、三級)(按理論制作)
煤礦采掘通風安全實驗室實訓設備是一個典型的技術含量高的現代化礦井通風系統的縮影,可直觀顯示出全礦整體通風系統、通風設備、通風設施、隔爆設施、煤層注水系統、綜合防塵系統。并通過聲光電系統顯示出礦井安全監測監控系統運行實況。傳感器監測瓦斯?jié)舛、氧氣濃度、風速、一氧化碳、負壓等參數。利用反風措施通風時,礦井反風系統運作實況等。
一、主要結構:
主井、副井、刀把式井底車場,水平運輸大巷、運輸上山、軌道上山、專用回風上山,一個普通綜采工作面(上、下巷),三個掘進工作面,一條運輸大巷,一條回風大巷。
二、實驗內容:
模擬礦井通風系統工作狀態;打開主、副井的風門,打開A井風門,使風門1
#、3
#、、6
#、8
#、9
#、13
#、11
#、16
#、15
#、17
#、19
#、24
#、31
#、處于開啟狀態,5
#、7
#風門處于半開狀態。使風門2
#、4
#、20
#、21
#、25
#、26
#、29
#、30
#處于關閉狀態,打開風門形成礦井通風系統的工作狀態,風由副井進入井底車場。
壓力測定:在巷道上取一測點分別測試相對全壓及速壓。
風速測定:通過速壓測定計算風速。
風量測定:通過速壓測定計算風量。
風速分布:通過測定某一巷道斷面的多點速壓計算風速分布。
阻力系數測定:取一段巷道上的兩個測定,分別測出兩個斷面的總能量(靜 壓、全壓、速壓)計算阻力及阻力系數。
局部風阻測定:取一轉彎巷道上的兩個測點,分別測出兩個斷面的總能量(凈 壓、全壓、速壓)計算出阻力及阻力系數。
進行礦井通風系統中阻力測定,選一條通過工作面的通風主線路,測定每條巷道的通風阻力,然后加起得到礦井通風系統的阻力。
進行礦井主要通風機性能測定:啟動風機與通風系統斷開,風機短路進風,分別測定通風機的風量、風壓,輸入功率等參數,通風機工作狀態從全開到全閉,改變通風機的工作風量,根據對應的風量測定通風機的風壓,輸入功率等參數。根據所測參數分別繪制風壓曲線,功率曲線和效率曲線。
進行反風演示;在正常通風的情況下,把風機反轉,抽出式通風變壓入式通風。
通風方式:U型通風方式左邊綜采工作面實行U型通風方式通風(即:運輸平巷進風——綜采工作面——回風平巷——回風上山——總回風巷)。11、風門調節:風門的開啟是由操作臺上的開關直接控制,一個風門對應一個開關,操作臺上的通風機開關直接控制,一個風門對應一個開關,操作臺上的通風機開關直接控制通風機的正反轉。
12、操作混合式通風:兩臺通風機同時啟動(即:抽風或壓風)。另外外設置了一個控制臺,控制臺上設置有各個風門的控制開關,風機控制開關,以及電壓表、電流表功率和功率因數表。
規格:8000mm×4000 mm×1800 mm
也可根據實際訂做
2、MYF-02現代化礦井通風系統設計綜合模型裝置 ( B型)(適合于一、二、三級)(按理論制作)
一、主要結構:
該實驗裝置是計算機技術、通風技術、多媒體技術,自動控制技術的有機結合,實現了整個系統的自動化,數字化、多功能化。該裝置由安全監測系統,可視化系統,通風安全保障系統組成。本裝置可實現巷道風速(風量)、溫度、點壓力及有毒有害氣體濃度的實時監測?梢暬b置在各個主要地點設置自動圖像采集系統,實現主要生產地點的工作狀況,模擬地面控制調度室。
主井、副井、刀把式井底車場,水平運輸大巷、運輸上山、軌道上山、專用回風上山,一個普通綜采工作面(上、下巷)一個對拉普采工作面(上、中、下巷道),一個掘進工作面,一條總回風巷。
二、可進行的實驗及操作:
模擬礦井通風系統工作狀態;打開主、副井的風門,打開A井風門,使風門1#、3#、、6#、8#、9#、13#、11#、16#、15#、17#、19#、24#、31#、處于開啟狀態,5#、7#風門處于半開狀態。使風門2#、4#、20#、21#、25#、26#、29#、30#處于關閉狀態,打開風門形成礦井通風系統的工作狀態,風由副井進入井底車場。
1、壓力測定:在巷道上取一測點分別測試相對全壓及速壓。
2、風速測定:通過速壓測定計算風速。
3、風量測定:通過速壓測定計算風量。
4、風速分布:通過測定某一巷道斷面的多點速壓計算風速分布。
5、阻力系數測定:取一段巷道上的兩個測定,分別測出兩個斷面的總能量(靜壓、全壓、速壓)計算阻力及阻力系數。
6、局部風阻測定:取一轉彎巷道上的兩個測點,分別測出兩個斷面的總能量(凈壓、全壓、速壓)計算出阻力及阻力系數。
7、進行礦井通風系統中阻力測定,選一條通過工作面的通風主線路,測定每條巷道的通風阻力,然后加起得到礦井通風系統的阻力。
8、進行礦井主要通風機性能測定:啟動風機與通風系統斷開,風機短路進風,分別測定通風機的風量、風壓,輸入功率等參數,通風機工作狀態從全開到全閉,改變通風機的工作風量,根據對應的風量測定通風機的風壓,輸入功率等參數。根據所測參數分別繪制風壓曲線,功率曲線和效率曲線。
9、進行反風演示;在正常通風的情況下,把風機反轉,抽出式通風變壓入式通風。
10、通風方式:U型通風方式左邊綜采工作面實行U型通風方式通風(即:運輸平巷進風——綜采工作面——回風平巷——回風上山——總回風巷)。
W型通風方式:右邊普采工作面實行W型通風方式通風(即:下邊兩平巷進風工作面,上邊回風平巷回風——回風上山——總回風巷)。11、風門調節:風門的開啟是由操作臺上的開關直接控制,一個風門對應一個開關,操作臺上的通風機開關直接控制,一個風門對應一個開關,操作臺上的通風機開關直接控制通風機的正反轉。
12、操作混合式通風:兩臺通風機同時啟動(即:抽風或壓風)。
13、對瓦斯、風速、負壓、水倉水位、一氧化碳濃度、溫度、氧氣等環保參數模擬量連續監測監控,并實現報警、閉鎖功能;
14、模擬礦井生產、通風設備的運行狀態并實施監控;對瓦斯、風速、負壓、水倉水位、一氧化碳濃度、溫度、氧氣等環保參數模擬量連續監測監控,并實現報警、閉鎖功能;計算機數據處理,可對通風系統安全分析并進行風門調整。與打印機連接可打印各種監測報表,計算機可顯示各模擬參數24小時變化曲線。
另外外設置了一個控制臺,控制臺上設置有各個風門的控制開關,風機控制開關,以及電壓表、電流表功率和功率因數表。
規格:(6000—16000)mm×(3500—5000)mm ×2500mm

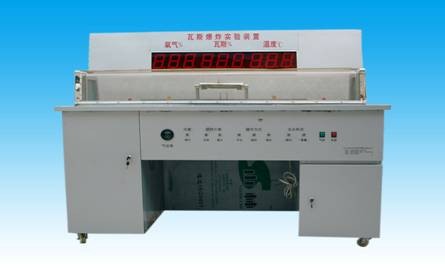

3、MYF-03 智能型瓦斯(煤塵)爆炸實驗演示裝置(微機操作)(適合于一、二、三、四級)
該裝置采用直觀立體巷道布置方式,以及自動監測監控系統,真實顯示瓦斯爆炸的三個條件。并通過聲光控制系統真實體現出瓦斯煤塵爆炸危害及其強大破壞力,同時可顯示煤塵爆炸引起的瓦斯爆炸及瓦斯爆炸引起的煤塵爆炸的連鎖反映的巨大危害?墒謩舆b控或計算機自動控制,并有自動配音解說,詳細講解瓦斯煤塵爆炸產生的三個必要條件,以及瓦斯(煤塵)爆炸帶來的危害和預測預防瓦斯(煤塵)爆炸重大事故發生的具體安全技術措施等。是學員、尤其是煤礦各級管理人員和新工人崗前必須培訓的內容,也是大專院校預防重大事故發生課題研究的必備實驗裝置。
規格:1700mm×650 mm×1400 mm
4、MYF-04瓦斯(煤塵)爆炸實驗演示裝置(適合于二、三、四級)
該裝置采用直觀立體巷道,以及自動監測監控系統,真實顯示瓦斯爆炸的三個條件(瓦斯?jié)舛、火源、氧氣濃度)。并通過聲光控制系統真實體現出瓦斯爆炸引起的的巨大危害?墒謩踊蜻b控控制。
規格:1660mm×650 mm×1500 mm
5、MYF-05煤塵爆炸簽定實驗演示裝置(適合于二、三、四級)
該模型能夠反應煤塵爆炸的四個條件,可通過聲、光控制系統真實體現出煤塵爆炸危害及其強大破壞力,實現溫度自動監測,自動噴塵對煤塵爆炸進一步鑒定,通過實驗提高學員對煤塵爆炸危害的直觀認識和煤礦井下綜合防塵重要意義的認識,牢固樹立安全第一觀念。
規格:1600mm×500 mm×1500 mm
6、MYF-06 礦井環境安全監測監控實驗演示裝置(適合于一、二、三級)
模擬礦井生產、通風設備的運行狀態并實施監控;對瓦斯、風速、負壓、水倉水位、一氧化碳濃度、溫度、氧氣等環保參數模擬量連續監測監控,并實現報警、閉鎖功能;計算機數據處理,可對通風系統安全分析并進行風門調整。與打印機連接可打印各種監測報表,計算機可顯示各模擬參數24小時變化曲線。
規格:2200mm×1600 mm×1200mm
7、MYF-07現代化礦井通風系統與安全實驗裝置(適合于二、三、四級)
該模型由井上下兩部分構成,地面示意現代化礦井的工業廣場;井下采用光、電顯示并列式、分區式、對角式、中央邊界式等通風方式及掘進通風、全礦井反風、局部反風等,并顯示出煤層注水,瓦斯抽放,均壓滅火等安全防預系統。
規格:1600mm×1200 mm×1300 mm
8、MYF-08 組合式多種通風形式演示裝置(適合于二、三、四級)
該模型由井上下兩部分構成,地面示意現代化礦井的工業廣場;井下利用發光管直觀顯示U+L、U、W、Y、雙Z型、Z型等多種采煤工作面的通風型式。使學員進一步了解各種采煤工作面的通風及安全設施。
規格:1600mm×1200 mm×1300 mm
9、MYF-09礦井災變、風流逆轉實驗裝置(適合于一、二、三、四級)
該模型可直觀反映出礦井發生災變時,搶險中需采取的全礦井反風,區域性反風,局部反風(工作面反風),三種反風方式及相對位置,可進一步提高學員災害分析、組織、指揮、處理能力。
規格:1620mm×1100 mm×1000 mm
10、MYF-10 掘進與通風工作面生產安全演示裝置 (適合于二、三、四級)
該模型直觀反映出綜掘工作面與炮掘工作面巷道布置,三專二閉鎖等生產工藝,通風系統,綜合防塵系統,隔爆設施,瓦斯監測系統,運輸系統的布置方式,相互位置及利用聲、光技術顯示的工藝流程等。
規格:2000mm×1200 mm×1200 mm
11、MYF-11風電、瓦斯閉鎖示教盤(適合于一、二、三、四級)
該裝置采用聲、光、電直觀顯示電路,風路流程原理,自動模擬瓦斯檢測,通風系統,煤電站工作原理及各種電器設備,模擬風電、瓦斯電閉鎖系統及閉鎖關系,實現1.0%報警,1.5%斷電的光電演示。
規格:1600mm×900 mm×1200 mm
12、MYF-12 瓦斯抽放實驗裝置(適合于一、二、三、四級)
該模型反映了煤礦地面抽放系統,井下移動抽放系統的布置方式及運行方式。顯示不同的抽放方法。
規格:1600mm×1100 mm×1300 mm
13、MYF-13 雙風機、雙電源、自動切換、三專二閉鎖演示裝置(適合于一、二、三、四級)
該模型通過聲光機械控制技術,顯示出了井下局部通風機雙風機、雙電源、自動切換、三專二閉鎖系統的布置,運行方式。
規格:1600mm×1100 mm×1200 mm
14、MYF-14 礦井避災路線演示裝置(適合于三、四級)
該裝置主要體現礦井的各種巷道布置,反映巷道的立體空間關系,主要工作面的生產系統和設備布置。
可完成實訓內容:正常通風;全礦井反風及避災路線;局部反風及避災路線;采煤工作面發生瓦斯爆炸、煤塵爆炸、火災時的避災路線;掘進工作面發生瓦斯爆炸、煤塵爆炸、火災時的避災路線;采煤工作面發生水災時的避災路線;掘進工作面發生水災時的避災路線;
規格:1700mm×1120 mm×1150 mm
15、MYF-15礦井避災路線演示板(適合于三、四級)
該模型顯示出了礦井發生災變時的避災路線。采用彩色發光管顯示。學員通過學習可進一步提高對各類型災害的避災路線的了解,并掌握避災基本知識,提高職工個體防護能力。
規格:1920mm×1200 mm
16、MYF-16 預防瓦斯突出安全措施模型 (適合于一、二、三級)
該模型利用發光管顯示,采用水力沖孔、煤層注水、瓦斯抽放,開采解放層等方法演示預防瓦斯突出。
規格:單體800mm×600mm×700mm
組合1600mm×600mm×700mm
17、MYF-17 井下各種風門演示裝置(適合于二、三、四級)
該裝置采用電傳動,使電機車在軌道行走,演示各種閉鎖風門的開關原理。
主要產品有:
1.電動閉鎖單開風門
2.電動閉鎖雙開風門
3.撞桿閉鎖風門
規格:2000mm×500 mm×800 mm
18、MYF-18煤與瓦斯突出實驗演示裝置(適合于一、二 、三、四級)
該模型可真實反映了煤與瓦斯突出的預兆和突出事故發生后造成的危害。可進一步提高學員對煤與瓦斯突出的認識和預防知識,以及進一步提高對預防煤與瓦斯突出事故重要意義的認識。
規格:1600mm×1120 mm×1200 mm
19、MYF-19軸流式通風機(適合于二、三、四級)
外形:3000mm×1200mm×1200mm
模型主要表現內容:1、電動機 2、聯軸節 3、前隔板 4、主軸 5、進風口 6、中隔板 7、葉輪 8、主體風筒 9、中導葉與后導葉 10、后隔板 11、軸承 12、擴散芯筒 13、防爆蓋 14、測壓管 15、倒機風門 16、小絞車 17、消聲裝置 18、反風繞道 19、檢查口
主要功能與演示方式
(1)模型采用透明材料制作,能清楚了解通風機裝置的構造。
(2)電動演示,了解通風機的工作原理。
(3)操縱反風裝置可實現: A、反風道反風 B、風機反轉反風 C、利用備用風機風道作反風道反風。
(4)電動演示,仿真模擬。
20、MYF-20離心式通風機(適合于二、三、四級)
外形:3000mm×1200mm×1400mm
模型主要表現內容:1.進風口 2.葉輪 3.螺形機殼4.前導器 5.擴散器 6.電機 7.反風門小絞車 8.聯軸器 9.軸承座 10.反風進風門 11.倒機閘門 12.風峒 13.回風井 14.防爆蓋 15.反風筒 16.反風門 17.前導器調節機構
功能與演示方式:
(1)模型外殼采用透明材料制作,能清楚了解通風機的內部構造。
(2)電動演示,了解通風機的工作原理及工作狀況。
(3)演示利用反風道反風。
(4)仿真模擬,電動演示。
友情提示:
1、設備驗收:各采購單位收貨時請檢查煤礦采掘通風安全實驗室實訓設備的貨品外觀,核實煤礦采掘通風安全實驗室實訓設備的數量及配件,拒收處于受損狀態的煤礦采掘通風安全實驗室實訓設備;
2、設備質保:茂育將為各采購單位提供煤礦采掘通風安全實驗室實訓設備產品說明書內的質保條件和質保期,在質保范圍內提供對的免費維修,超出條件承諾時提供對煤礦采掘通風安全實驗室實訓設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌拿旱V采掘通風安全實驗室實訓設備選型錯誤或煤礦采掘通風安全實驗室實訓設備購買數量錯誤,造成煤礦采掘通風安全實驗室實訓設備的退換貨要求,將不被接受;
4、設備貨期:對煤礦采掘通風安全實驗室實訓設備的發貨期為參考值,如您需要了解煤礦采掘通風安全實驗室實訓設備的精確貨期,請與上海茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對煤礦采掘通風安全實驗室實訓設備有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關煤礦采掘通風安全實驗室實訓設備的技術咨詢。
