MYV-01煤礦采掘安全實驗室教學實驗設備

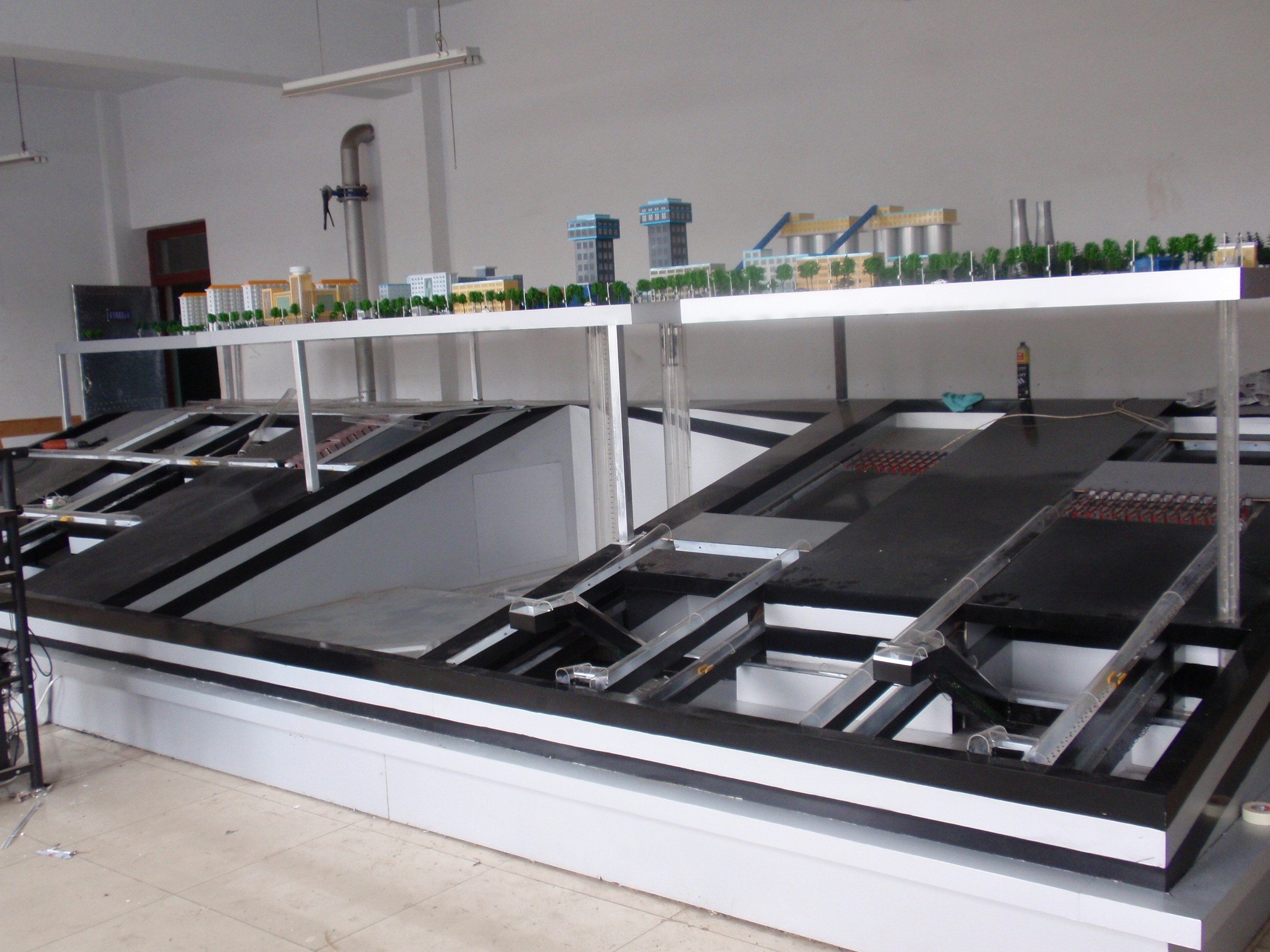

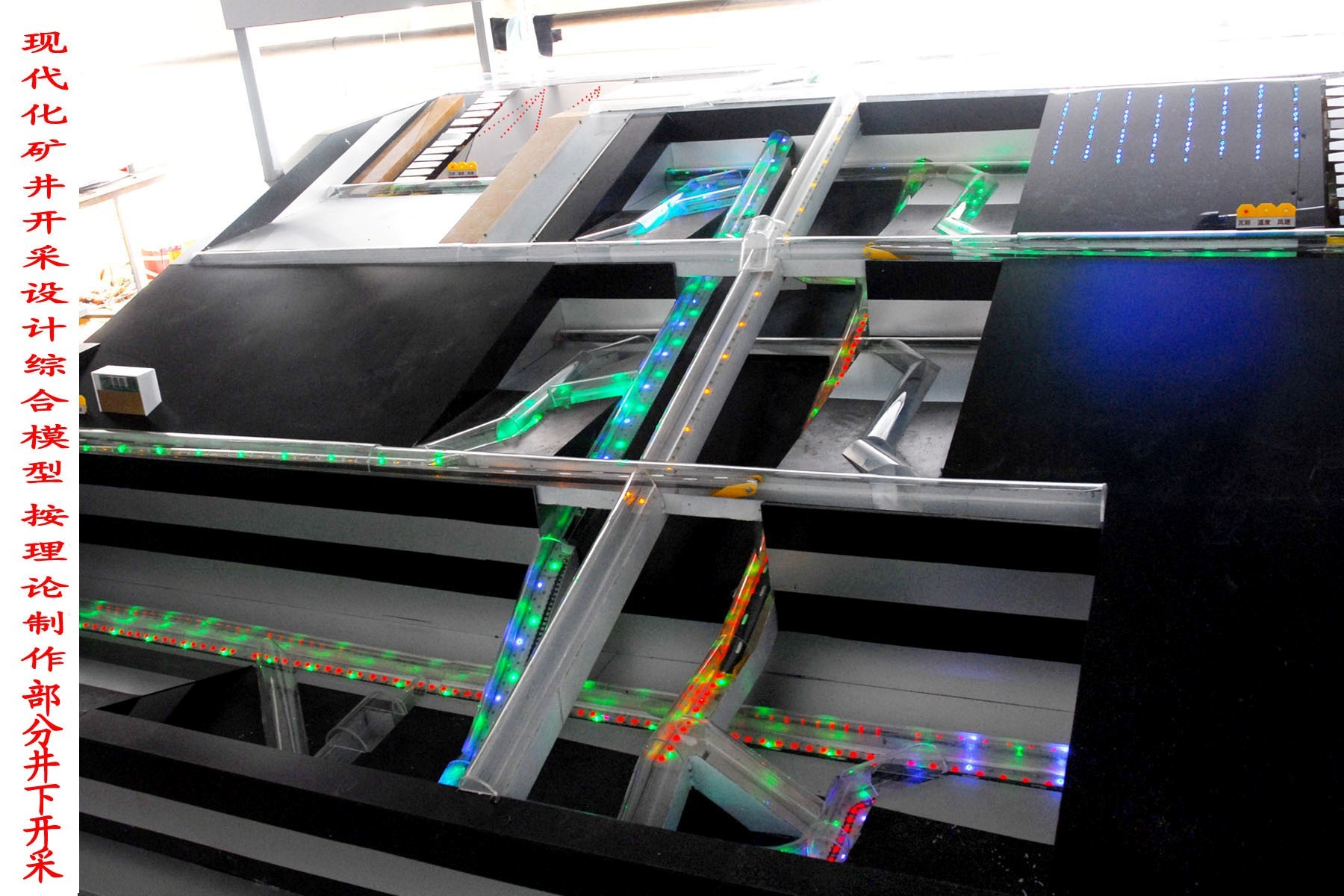

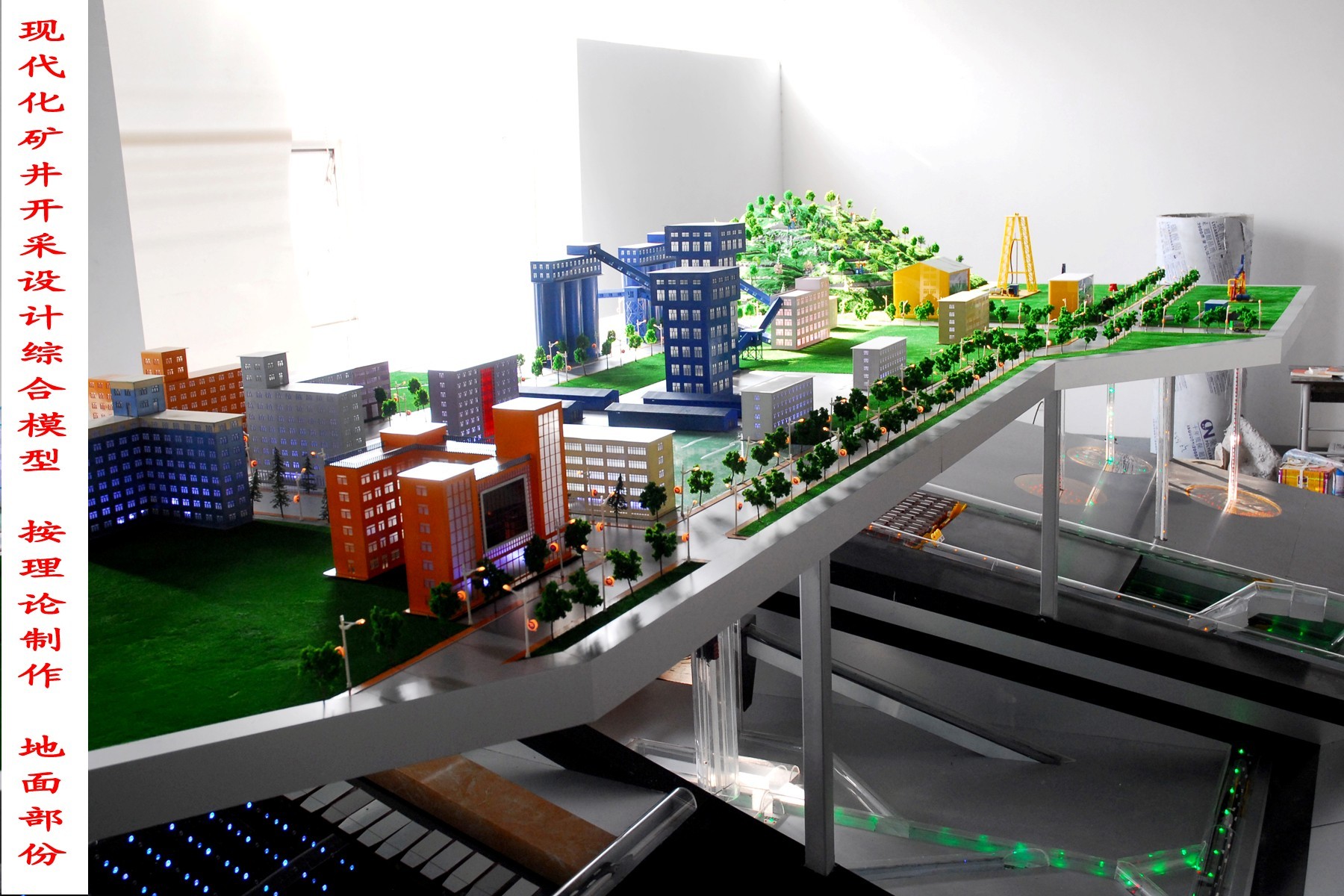

1、MYV-01 現代化礦井開采設計綜合模型（A型）(按理論、計算機控制、適合于一、二、三、四級）
（一）、煤礦采掘安全實驗室教學實驗設備模型設計說明：
該模型使用井上、下對照方式，能夠全面、系統模擬我國典型現代化煤礦的井上地面生產建筑布局和通風、壓氣、排水、提升、運輸、轉載、供電、調度等機電設備的生產運行系統。具有完整的地面工業廣場和井下生產系統的開拓系統及齊全的采煤法（走向長壁和傾斜采煤法），左翼布置綜采采區，右翼布置高檔普采工作面，多種通風形式。電動燈光演示其生產工藝過程，能反映全礦通風系統，體現掘進通風與安全設施（三專兩閉鎖），顯示瓦斯監測系統、CH4濃度超過1.0時開始報警，超過1.5時開始斷電，并模擬演示礦井災變（如火災或瓦斯爆炸）發生時，整個通風系統發生連鎖反應。多媒體可視化系統。可顯示主要工作點、轉載點的工作狀況，模擬生產指揮中心監測監控。展現了我國常用的各種采煤方法。并采用多種剖切手法，展現出各巷道之間的空間立體關系。在計算機與PLC相結合的控制手段下，能夠適應不同專業的講課需要。為了滿足視覺效果更方便于教學同，地面工業廣場采用可升降系統。
（二）設備結構組成：
（1）地面部分：1、主井塔：2、副井塔；3、行政辦公大樓；4、福利樓；5、機修車間；6、鐵路；7、煤倉；8、裝車站；9、煤場；10、倉庫；11、風機房；12、救護隊；13、職工宿舍；14、生活小區；15、坑口發電廠；16、鍋爐房；17、電控中心；18、辦公樓；19、配電裝置；20、冷卻塔；21、洗煤廠；22、道路；23、照明；24、樹木、草坪。
（2）井下巷道布置部分：1、主井；2、副井；3、井底車場；4、裝載硐室；5、中央變電所；6、水泵房；7、各類硐室；8、水倉；9、運輸大巷；10、走向長壁采煤方法，采區巷道布置；11、傾斜長壁采煤法采區巷道布置；12、綜采工作面、綜放工作面及其設備布置；13、普采、炮采工作面及其設備布置；14、煤巷綜掘工作面；15、巖巷掘錨一次成巷掘進工作面。
（3）煤礦安全生產部分：
1、礦井通風系統與各種通風方式及各類通風設施；
2、礦井環境安全監測、監控模擬系統；
3、瓦斯防治模擬演示系統；
4、礦井水災防治模擬演示系統；
5、火災防治模擬演示系統；
6、粉塵防治模擬演示系統；
7、頂板管理模擬演示系統；
8、避災路線模擬演示系統。
（4）監測監控部分：多媒體可視化系統�？娠@示主要工作點、轉載點的工作狀況，模擬生產指揮中心監測監控。
（三）可實現的功能：
1.多媒體可視化系統�？娠@示主要工作點、轉載點的工作狀況，模擬生產指揮中心監測監控。
2.燈光展示通風系統、供電系統、排水系統、瓦斯抽放系統、均壓防滅火系統。
3.電動演示：運輸系統、采煤機、皮帶機、上山絞車、主、副井提升。
4.演示綜采、綜放工作面采煤工藝過程（采煤機上、下運行，滾筒旋轉上升、下降模擬煤割）及液壓支架動態模擬演示。降柱、推溜、移架、升柱的作業過程；演示高檔普采工作面單滾筒采煤機的工藝過程及單體支柱、鉸接頂梁、刮板運輸機、轉載機、皮帶運輸機等，演示炮采工作面的工藝過程及設備布置。
5. 兩個掘進工作面主要布置有：綜掘機，皮帶運輸機，除塵風機，局扇，支護，瓦斯探頭，“三專、兩閉鎖”等安全生產配套設備。電動模擬掘進機的工作過程與風瓦斯閉鎖電瓦斯閉鎖的原理及保護功能。
6. 展示礦井開拓巷道布置系統。
7. 礦井監測監控系統：顯示監測點的布置，系統的構成及其布置。 可通過計算機控制程序，修改設置各監測點、監控點位置，實現仿真操作。
8. 演示均壓、注氮滅火的原理。
9. 模擬瓦斯抽放的各種方法、方式及布置形式。
10.模擬演示注漿的方式及管路布置。
11.實現風電閉鎖功能及原理。
12.演示災害的發生、發展、避災路線及礦井反風系統。
（四）規格：長8000mm，寬3500mm，高2300mm。

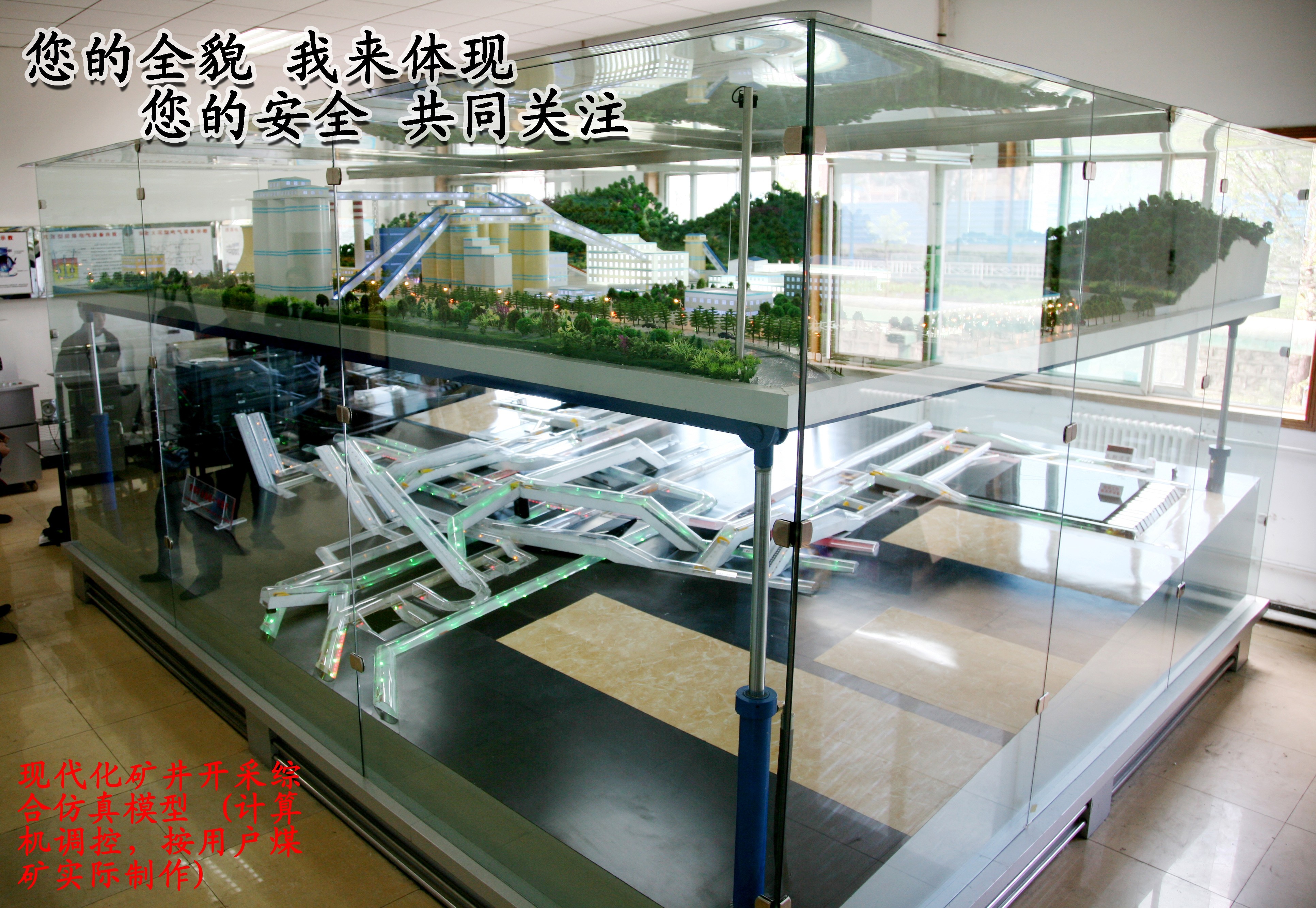

2、MYV-02 現代化礦井開采綜合仿真模型（B型）(計算機調控，按用戶煤礦實際制作、適合于各礦井）
（1）綜合設備及系統的功能：
該模型是用戶礦井縮影(井下生產系統，地面工業廣場)，按礦井的全貌設計制作，分井上、井下兩大部分。運用聲、光、電高科技材料與手段，將煤礦地面建筑物及設施，井下生產系統與設施仿真模擬，并采用多種剖視方法，完整體現井下開拓及采準巷道的布置。在計算機的控制下，模擬井下采、掘、機、運、通的工藝過程。電動演示其生產工藝過程，清楚反映礦井提升系統、運輸系統、生產系統、通風系統、災變模擬與避災路線，及供電、排水、壓風、注氮綜合防塵、監測監控系統的真實運行實況等，以及各項安全技術在煤礦生產中的應用，是典型的具有高新技術特色的現代化礦井縮影，可直觀地反映出礦井井上、井下關系。使學員對全礦井有一個整體、直觀的了解，是領導參觀的最佳方案。（為便于觀看，地面工業廣場與井下生產系統采用液壓升降功能，可使地面工業廣場調至觀看適宜狀態）。
該模型可實現計算機集中控制也可手動控制。

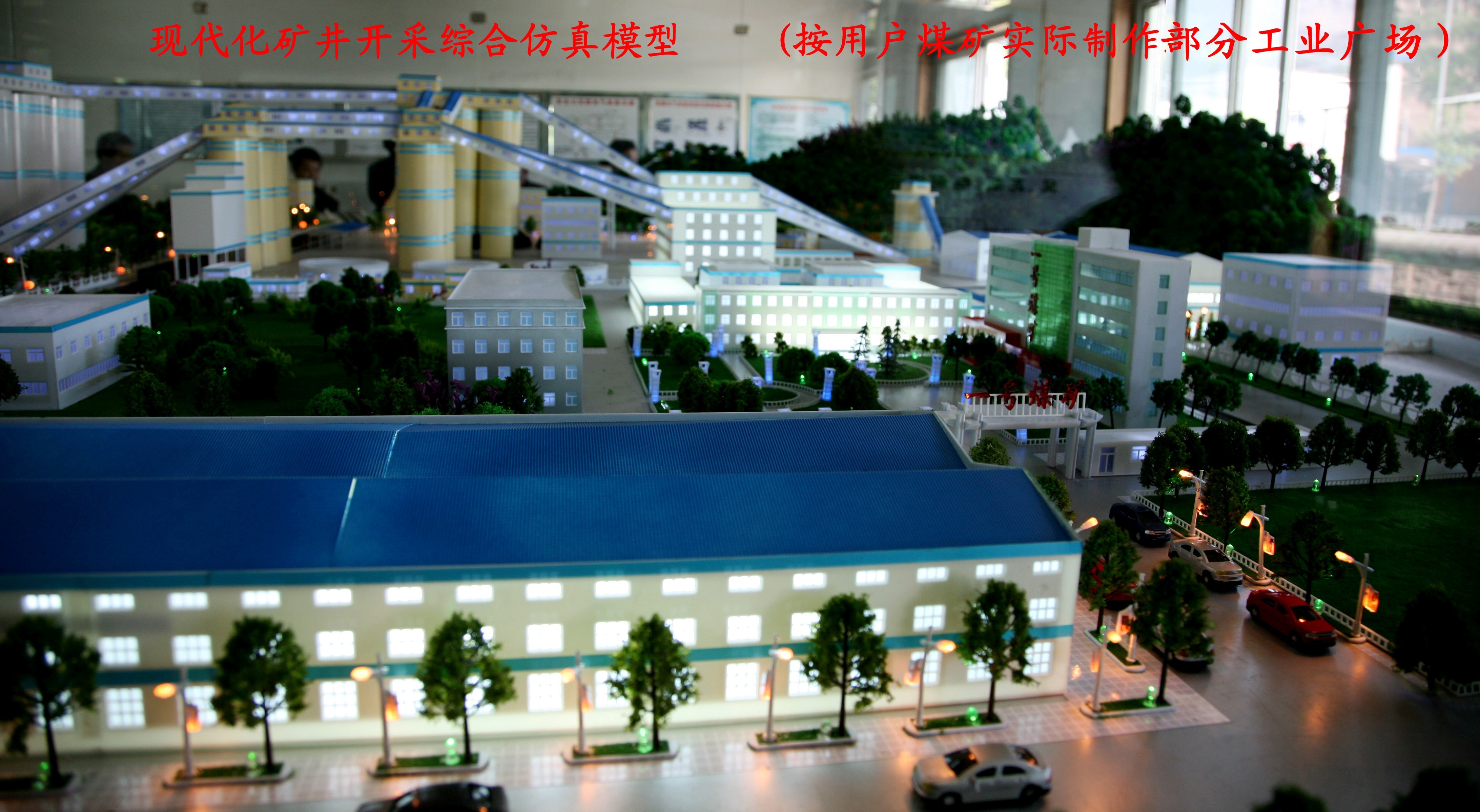

（2）地面工業廣場：
地面以本礦工業廣場實際情況按比例仿真制作。其內容主要有：1、主井皮帶走廊；2、副井絞車房；3、運煤皮帶走廊；4、行政辦公大樓；5、福利樓；6、機修車間；7、鐵路；8、煤倉；9、裝車站；10、煤場；11、倉庫；12、風機房；13、救護隊；14、職工宿舍；15、生活小區；16、坑口發電廠；17、鍋爐房；18、電控中心；19、安培中心；20、配電裝置；21、冷卻塔；22、選煤廠；23、道路；24、地形、地貌、樹木、草坪等。

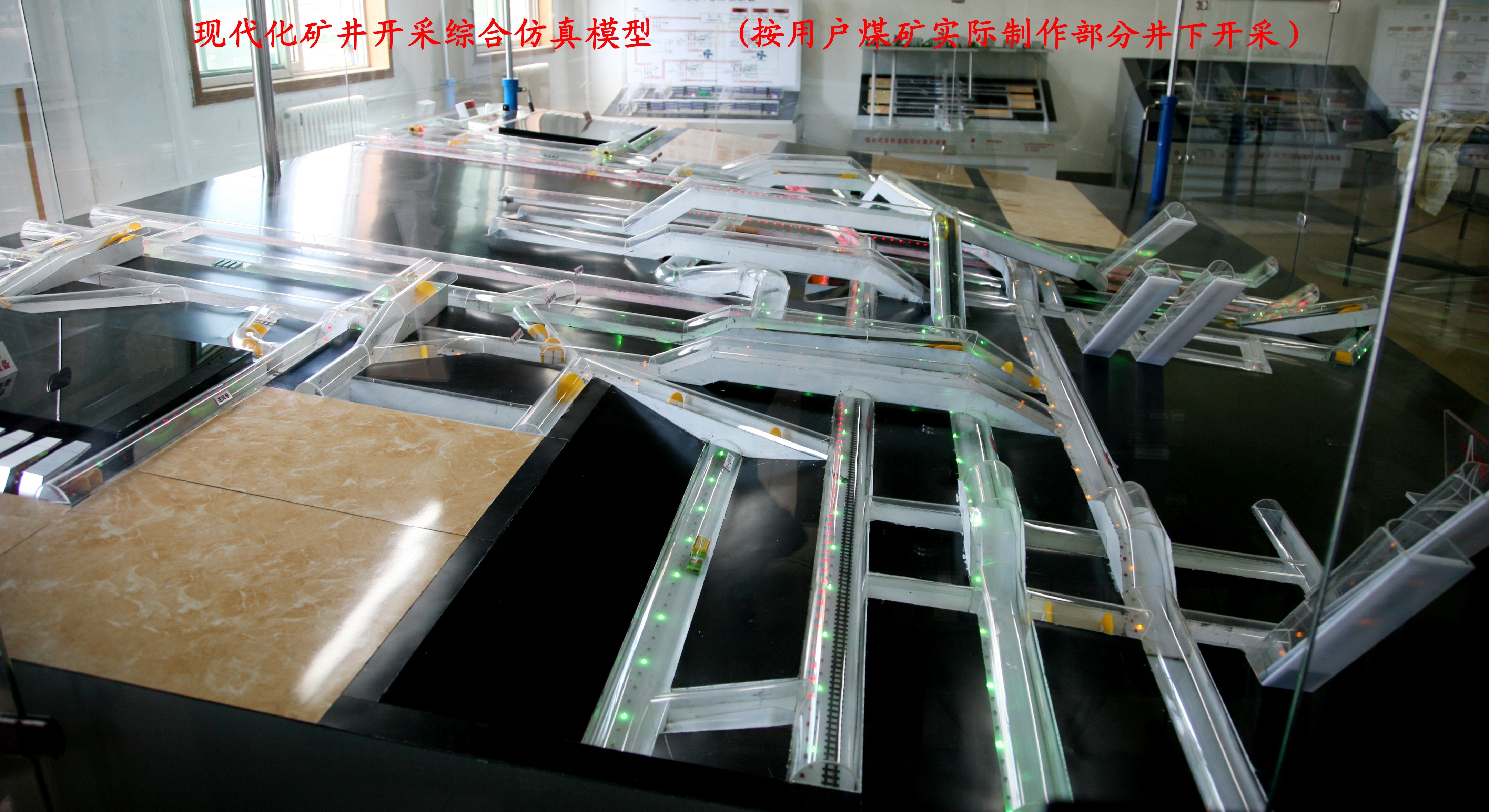

（3）井下部分：
1、主井；2、副井；3、井底車場；4、裝載硐室；5、中央變電所；6、水泵房；7、各類硐室；8、水倉；9、運輸大巷；10、采區巷道布置；11、工作面及其設備布置；12、掘進工作面及設備布置；13、井下運輸系統及設備布置。
（4）煤礦安全生產部分：
1、礦井通風系統與各類通風設施；（正常通風、全礦井反風、區域反風、局部反風及避災方法。）
2、礦井環境安全監測、監控模擬系統；
3、瓦斯防治模擬演示系統；
4、礦井水災防治模擬演示系統；
5、火災防治模擬演示系統；
6、粉塵防治模擬演示系統；
（5）電動演示系統：
1、綜采工作面主要布置有：雙滾筒采煤機、液壓支架、刮板運輸機、轉載機、皮帶運輸機、移動變電站、泵站等。
電動模擬演示內容有：
（1）采煤機上、下運行，滾筒旋轉模擬煤割；
（2）液壓支架動態模擬演示：降柱、推溜、移架、升柱的作業過程。
（3）刮板運輸機、轉載機、皮帶機、動態模擬演示運煤作業。
2、綜掘工作面主要布置有：綜掘機，皮帶運輸機，除塵風機，局扇，支護，瓦斯探頭，“三專、兩閉鎖”等安全生產配套設備。電動模擬掘機的工作過程與風瓦斯閉鎖電瓦斯閉鎖的原理及保護功能。
3、井下煤炭運輸系統：電動模擬演示本礦實際運輸狀況。
（6）光電演示系統：
1、通風系統；
2、瓦斯抽放系統；
3、礦井、環境安全監測系統；
4、排水與水災防治系統；
5、礦井火災防治模擬演示系統；
6、避災路線
（7）監測監控部分：
使用各種傳感器采集各工作點的生產狀況、對井下氣候條件、有害氣體濃度、運輸機、提升機、采煤機實施監控，并可打印、儲存。語音播放系統一套，實現自動畫面播放和解說。
（8）設備控制部分：
為了提高設備控制的自動化程度和穩定性，用工控機實現自動控制(也可用手動控制)。
（9）制作工藝及材料：
1、模型主體為鋼結構。
2、局部模型采用ABS板，亞克力板等高檔材料，電腦精雕。
3、機械傳動部分，采用金屬材料制作，機械加工。
4、所有電器控制系統，材料原件，均按國標配置。
5、模型本體采用高檔鋁塑板與不銹鋼裝飾。
6、防護罩采用鋼化玻璃與PC板制作。
7、為便于觀看，地面工業廣場與井下生產系統采用液壓升降功能，可使地面工業廣場調至于適宜狀態。
（10）規格：根據用戶實際情況面議
3、MYV-03 綜采工作面仿真配套設備系統裝置（適合于一、二、三、四級）
該設備是井下綜合機械化采煤工作面的生動再現，在地面就可以達到現場教學效果，是各類煤炭院校和培訓中心必不可少的實驗設備。
仿真支架有多種類型，支撐式、掩護式、支撐掩護式、放頂煤等多種架型：采煤機有多種規格，可根據用戶的實際需要而定。各設備表面處理均彩噴涂金屬烤漆，
一、系統配置：
雙滾筒采煤機1臺，金屬制作，電動演示；液壓支架（可操作）4臺，金屬制作，液壓驅動；液壓支架（不可操作）8臺，金屬制作；破碎機1臺，金屬制作；刮板運輸機1臺，金屬制作；橋式轉載機1臺，金屬制作；皮帶運輸機1臺，金屬制作；泵站1臺，金屬制作；移動變電站（靜態）1臺，有機板制作，靜態；控制開關（靜態）1臺，有機板制作，靜態。
設備各項技術參數:
1.雙滾筒采煤機：
規格（米）：按實物的1：3制作 1.8×0.46×0.65
模型按實際仿真制作，電動演示各系統的工程原理，仿真模擬實際操作。
采煤機箱體主體采用金屬制作。
2.刮板運輸機：
規格（米）：按實物的1：3制作 7.0×0.30×0.32
模型全部采用金屬材料仿真制作組成：傳動裝置、電機、刮輪組、刮板鏈、擋煤板、標準溜槽、機頭、機尾、調節裝置、鏟煤板、推移裝置、減速機、電動演示。
功能：仿真演示
3.轉載機
規格（米）：按實物的1：3制作 4.5×0.40×0.55
模型全部采用金屬材料仿真制作組成：機頭部、機尾部、機身、中部標準溜槽、擋板、刮板、刮板鏈、鏈輪組件、行走部、液壓拖移、減速機、破碎機。
功能：仿真演示
4.破碎機（錘式）
規格：0.80×0.40×0.58
金屬制作，實現破碎機的所有功能。
5.液壓支架：仿真演示
規格（米）：按實物的1：3制作 1.4×0.74×0.33
支架類型有：掩護式、支撐掩護式、高位放頂煤、低位放頂煤、插板式放頂煤、支撐式、六種架型，可根據需要選擇。
全部采用金屬材料制作，液壓驅動。
功能：實現降柱、升柱、推溜、側護板伸縮、前探梁伸縮，模擬全部動作。
6.可伸縮膠帶輸送機：
規格（米）：按實物的1：3制作 5.0×0.40×0.36
模型全部采用金屬材料組成：機頭部、儲帶裝置、拉緊裝置、收發帶系統、膠帶、機尾部、綜合保護系統、減速機、液力耦合器（模型）。
功能：仿真演示，并實現皮帶機堆煤、防跑、溫升、煙霧等保護.
7.柱塞泵：仿真金屬制作
規格（米）：按實物的1：3制作 0.60×0.70×0.43
二、可實現的功能：
順序控制，能夠仿真模擬采煤機行走、滾筒割煤、前后搖臂升降、移架、升架、降架、推溜，實現皮帶機、刮板機、轉載機的仿真運行及綜合保護,可自行復位，連續運行。
規格：11000mm×7000mm×1600mm
4、MYMC-04 綜采開采生產系統及安全演示裝置（適合于二、三、四級）
該模型直觀反映出綜采工作面生產工藝、巷道布置、通風系統、綜合防塵、隔爆設施、瓦斯抽放、瓦斯監測、運輸系統，利用聲、光、機械傳動技術顯示工藝流程等。
規格：1800mm×1200mm×1000mm
5、MYV-05 綜采工作面及頂板管理安全演示裝置（適合于一、二、三、四級）
該模型直觀反映出綜采工作面生產工藝、巷道布置、通風系統、綜合防塵、隔爆設施、瓦斯抽放、瓦斯監測、運輸系統，利用聲、光、電、機械傳動技術顯示工藝流程及頂板巖層的移動及應力分布。直觀體現割煤、移架和推溜。通過支架的移動，展現初次放頂、初次來壓、周期來壓、工作面前后方應力的分布形態，上覆巖層的移動特征及垮落帶，裂隙帶、沉降彎曲帶“三帶”分布規律和地表沉降規律。利用聲、光、電、機械傳動顯示工藝流程。
規格：1800mm×1200mm×1600mm
6、MYV-06 綜放開采生產系統及安全演示裝置（適合于一、二、三、四級）
該模型直觀反映綜放開采生產工藝過程。體現上覆煤、巖層移動規律，應力曲線，E型通風系統，運煤，隔爆設施，瓦斯分布規律，綜合防塵，自然滅火，灑水系統等。利用聲、光、電機構傳動技術顯示工藝流程。
規格：1700mm×1100mm×1500mm
7、MYV-07 普采工作面生產系統及安全演示裝置（適合于二、三、四級）
該模型電動演示普采工作面開采生產工藝過程，通過機械傳動技術顯示采煤機、轉載機、刮板機、皮帶運輸工藝流程，單體液壓支柱，交接頂梁的布置。
規格：1700mm×1100mm×1000mm
8、MYV-08 炮采工作面生產系統及安全演示裝置 （適合于三、四級）
該模型直觀反映出炮采工作面開采生產工藝過程，利用發光管顯示出炮采工作面的各種炮眼布置及其聯線方式，單體液壓支柱及交接頂梁布置，刮板機，轉載機的安裝工藝等。
規格：1700mm×1100mm×1000mm
9、MYV-09回采工作面初次放頂及周期來壓演示裝置（適合于二、三、四級）
該裝置是采煤工作面回采推進后，上覆巖層自然垮落所呈現的實況，直觀立體地顯示出初次放頂規律和周期來壓規律，以及回采工作面垮落帶，裂隙帶、沉降彎曲帶“三帶”分布規律和地表沉降規律，可直觀感受到礦山壓力顯現狀況和規律。
規格：1600mm×1000mm×1400mm
10、MYV-10 煤巷、巖巷、半煤巖巷掘進裝藥、聯線、模型（A型)（適合于二、三、四級）
該裝置通過聲光電控制系統，顯示各類型巷道、各種斷面巷道的炮眼布置方式、裝藥量、聯線放炮方式等�？勺寣W(xué)員直觀掌握井下現場操作方法、起到事半功倍的作用。
主要產品有：
1．煤巷掘進工作面炮眼布置聯線放炮演示模型
2．半煤巖巷掘進工作面炮眼布置聯線放炮演示模型
3．巖巷掘進工作面炮眼布置聯線放炮演示模型
規格：1800mm×700mm×1000mm
11、MYV-11煤巷、巖巷、半煤巖巷掘進裝藥、聯線、模型（B型）（適合于二、三、四級）
該裝置通過仿真巷道，顯示斷面的炮眼布置方式（掏槽眼、輔助眼、起底眼、周邊眼和水溝眼），炮眼形狀及空間位置。用無藥雷管、藥卷、水炮泥和炮泥，讓學員觀察其結構，并實際操作裝藥方法（正向裝藥和反向裝藥）和連線方式（串聯和并聯）聲、光、電模擬其爆破過程。
主要產品有：
1．煤巷掘進工作面炮眼布置聯線放炮演示模型
2．半煤巖巷掘進工作面炮眼布置聯線放炮演示模型
3．巖巷掘進工作面炮眼布置聯線放炮演示模型
規格：1800mm×1800mm×1700mm
12、MYV-12 礦井開拓方式立體模型（A型）（適合于三、四級）
該模型是礦井開拓方式的縮影,可直觀反應出主井、副井、風井、井底車場、運輸大巷、回風大巷、回風石門等各種井巷相互位置和銜接關系,用不同顏色的箭頭標明運煤、通風、運料等主要生產系統，使學員對全礦井有一個整體直觀的認識。
主要產品有：
1．立井開拓布置系統模型(1組3件)
2．斜井開拓布置系統模型(1組3件)
3．平峒開拓布置系統模型(1組3件)
4．立、斜井開拓布置系統
5．綜合開拓布置系統等
規格：?jiǎn)渭?00mm×800mm×700mm
組裝：2000mm×1000mm×700mm
13、MYV-13 礦井開拓方式立體模型（B型）（適合于三、四級）
該模型是礦井開拓方式的縮影,可直觀反應出主井、副井、風井、井底車場、運輸大巷、回風大巷、回風石門等各種井巷相互位置和銜接關系,用不同顏色的流水燈演示運煤、通風、運料等主要生產系統，電動演示主、副井提升。使學員對全礦井有一個整體直觀的了解。
主要產品有：
1.斜井單水平分區式開拓系統模型
規格：1200×800×1200
2.斜井單水平分帶式開拓系統模型
規格：1200×800×1200
3.斜井多水平分段式開拓系統模型
規格：1200×800×1200
4.立井單水平分區式開拓系統模型
規格：1200×800×1200
5.立井單水平分帶式開拓系統模型
規格：1200×800×1200
6.立井多水平分區式開拓系統模型
規格：1200×800×1200
7.走向平峒開拓系統模型
規格：1200×800×1200
8.斜交平峒開拓系統模型
規格：1200×800×1200
9.階梯平峒開拓系統模型
規格：1200×800×1200
14、MYV-14 井底車場巷道布置（適合于三、四級）
該模型可真實反映出井底車場巷道、硐室等布置方式及電機車、材料等運輸方式。可提高學員對井底車場布置方式的整體直觀認識和理解，增強礦井輔助運輸人員對井底車場輔助運輸系統和管理方式的了解，并為今后輔助運輸環節的改造提供參考依據。
主要產品有：
1．立井臥式環行井底車場
2．立井斜式環行井底車場
3．斜井刀式環行式井底車場
4．立井梭式井底車場
5．斜井折返式井底車場
規格：?jiǎn)渭?00mm×800mm×700mm
組裝：2000mm×1000mm×700mm
15、MYV-15走向長壁采煤法采區巷道布置模型（A型）（適合于二、三、四級）
該模型反映了采區巷道布置方式，可直觀地顯示出采區巷道，機電硐室和采掘工作面巷道布置的相對位置與街接關系等。可提高學員對采區布置的整體認識和了解，也可為今后的采區設計提供參考。
主要產品有：
單一煤層上山采區巷道布置
共用上山的聯合采區巷道布置.
厚煤層（分層同采）巷道布置
水沙充填走向長壁采煤法巷道布置
近水平煤層聯合布置的上山盤區巷道布置
急傾斜單一煤層采區巷道布置
倒臺階采煤法采區巷道布置
偽傾斜柔性掩護支架采煤法巷道布置
斜切分層長壁工作面巷道布置
規格：?jiǎn)渭?00mm×800mm×700mm
組裝：2000mm×1000mm×700mm
16、MYV-16 走向長壁采煤法采區巷道布置模型（B型）（適合于二、三、四級）
該模型由地面、井下生產系統組成。能夠完整的顯示出采區巷道布置系統(即準備巷道、回采巷道)、采區生產系統。立體顯示出井下各巷道立體布局及各巖層空間位置。光、電模擬顯示運煤系統、通風系統和運料系統。
主要產品有：
1.單一煤層上山采區巷道布置
規格：1200mm×1000mm×1200mm
2.共用上山的聯合采區巷道布置.
規格：1200mm×1000mm×1200mm
3.厚煤層（分層同采）巷道布置
規格：1200mm×1000mm×1200mm
4.水沙充填走向長壁采煤法巷道布置
規格：1200mm×1000mm×1200mm
5.近水平煤層聯合布置的上山盤區巷道布置
規格：1200mm×1000mm×1200mm
6.急傾斜單一煤層采區巷道布置
規格：1200mm×1000mm×1200mm
7.倒臺階采煤法采區巷道布置
規格：1200mm×1000mm×1200mm
8.偽傾斜柔性掩護支架采煤法巷道布置
規格：1200mm×1000mm×1200mm
9.斜切分層長壁工作面巷道布置
規格：1200mm×1000mm×1200mm
17、MYV-17 傾斜長壁采煤法巷道布置模型（A型）（適合于二、三、四級）
該模型直觀反映出傾斜長壁的布置方式，提高學員對此類巷道布置方式的直觀認識。
主要產品有：
1. 傾斜長壁采煤法巷道布置模型
2.單一薄及中厚煤層傾斜長壁采煤法巷道布置模型
3.厚煤層傾斜長壁采煤法巷道布置模型
4.煤層群傾斜長壁采煤法巷道布置模型
規格：?jiǎn)渭?00mm×800mm×700mm
組裝：2000mm×1000mm×700mm
18、MYV-18 傾斜長壁采煤法巷道布置模型（B型）（適合于二、三、四級）
由地面、井下生產系統組成。能夠完整的顯示出采區巷道布置系統(既準備巷道、回采巷道)、采區生產系統。立體顯示出井下各巷道立體布局及各巖層空間位置。光、電模擬顯示運煤系統、通風系統和運料系統。
主要產品有：
1. 傾斜長壁采煤法巷道布置模型
規格：1200mm×1000mm×1200mm
2.單一薄及中厚煤層傾斜長壁采煤法巷道布置模型
規格：1200mm×1000mm×1200mm
3.厚煤層傾斜長壁采煤法巷道布置模型
規格：1200mm×1000mm×1200mm
4.煤層群傾斜長壁采煤法巷道布置模型
規格：1200mm×1000mm×1200mm
19、MYV-19 探放水模型（適合于二、三、四級）
該模型直觀反映出平巷雙巷掘進，平巷掘進上山巷道，薄煤層、平巷上山和隔離探放水布置。利用發光管顯示鉆孔探水途徑等方式。
規格：2000mm×620 mm×900 mm（兩組）
20、MYV-20 井下排水、防水系統演示模型 （適合于三、四級）
該裝置能夠顯示采區巷道布置，利用發光管顯示老空積水區、正常排水、掘進面突水的避災路線 、采煤面突水的避災路線、探水鉆孔布置、注漿鉆孔布置。
規格：1700mm×1200 mm×1200 mm
21、MYV-21各種地質構造立體模型及巖石標本、巖層產狀模型（適合于二、三、四級）
該模型立體形象顯示：多種斷層、褶皺、背斜、向斜、單斜、巖層產狀模型等11件。
規格：?jiǎn)窝b：350mm×200 mm×180 mm
組裝：2000mm×1000mm×750mm
22、MYV-22煤礦井下支護實驗演示裝置（適合于一、二、三、四級）
該模型按實物縮小一定比例制作，形象體現真實支柱、支架結構，讓學員掌握各類型支柱、支架支護方式、操作方式及應用地點和技術特征等。
主要產品有：
1.掩護式液壓支架：ZY系列
2.支撐掩護式液壓支架：ZZ系列
3.大傾角支撐掩護式液壓支架：ZYZ系列
4.放頂煤液壓支架 ：YFZ系列
5.端頭液壓支架：ZPZ系列
6.滑移液壓支架：ZBHL系列
7.單體液壓支柱：內注式、外注式
規格：實物的三分之一或用戶要求
友情提示：
1、設備驗收：各采購單位收貨時請檢查煤礦采掘安全實驗室教學實驗設備的貨品外觀，核實煤礦采掘安全實驗室教學實驗設備的數量及配件，拒收處于受損狀態的煤礦采掘安全實驗室教學實驗設備；
2、設備質保：茂育將為各采購單位提供煤礦采掘安全實驗室教學實驗設備產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對煤礦采掘安全實驗室教學實驗設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌拿旱V采掘安全實驗室教學實驗設備選型錯誤或煤礦采掘安全實驗室教學實驗設備購買數量錯誤，造成煤礦采掘安全實驗室教學實驗設備的退換貨要求，將不被接受；
4、設備貨期：對煤礦采掘安全實驗室教學實驗設備的發貨期為參考值，如您需要了解煤礦采掘安全實驗室教學實驗設備的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對煤礦采掘安全實驗室教學實驗設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關煤礦采掘安全實驗室教學實驗設備的技術咨詢。
