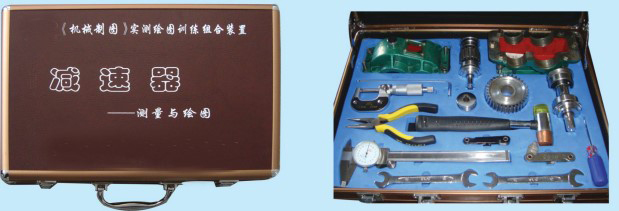

《減速器》實測繪圖訓練組合裝置 | |||
項 目 | 參 數 | 項 目 | 參 數 |
外形尺寸 | 40×30×7cm | 重 量 | 3(kg) |
精密測量工具 | 帶表游標卡尺、外徑千分尺、螺紋樣板、圓弧樣板 | 專用組裝工具 | 專用鋃頭(一把)、外六角扳手(兩把:)、內六角扳手(一把)、尖嘴鉗(一把) 、螺絲刀(一把) |
測繪部件 |
鋼制精密小型單級減速器(一臺) 1、減速器尺寸:150X132X106(mm); 2、中心距:48±0.02(mm); 3、模數:m=2; 4、速比:2︰1; 5、精度等級:7-7-8(GB10095-2018) |
教學資料 |
1、實訓指導書及實訓報告(含電子稿); 2、配套教材(機械工業出版社、羅冬平教授主編)、電子課件、教學大綱與教案、 3、減速器模擬組裝視頻。 4、減速器實物組裝視頻(含)現場演示 1)減速器工作原理(配音 字幕) 2)減速器結構組成(配音 字幕) 3)減速器拆卸過程(配音 字幕) 4)減速器零件草圖繪制(配音 字 5)減速器零件草圖尺寸標注(配音 字幕) 6)減速器裝配過程(配音 字幕) 5、模擬仿真微課教學訓練系統軟件。 |
類 型 | 便攜組合式(檢測零件、測量工具、標準圖紙及指導書均放在一個精制的綜色箱子里) | 外觀顏色 | 綜色 |
教學軟件 (機電工程課程虛擬仿真教學系統) |
1、《制圖》微課教學系統; 2、《制圖》實訓虛擬仿真教學系統; 3、課程資源包(含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像) |
訓練模式 | 訓練內容 |
1、減速器組裝訓練; 2、減速器零件尺寸測量訓練; 3、減速器裝配圖繪制訓練; 4、減速器零件圖繪制訓練。 |
訓練一 減速器組裝訓練 訓練二 減速器齒輪參數測量與計算 訓練三 減速器零件尺寸測繪 訓練四 減速器標準零件確定 訓練五 減速器裝配圖繪制 訓練六 減速器零件圖繪制 訓練七 減速器圖紙文件整理 |
