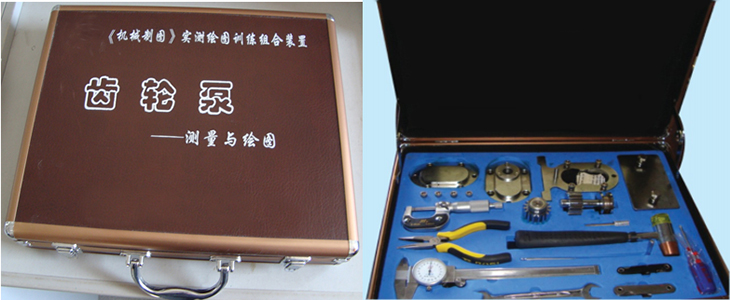

《齒輪泵》實測繪圖訓練組合裝置 | |||
項 目 | 參 數 | 項 目 | 參 數 |
外形尺寸 | 40×30×7cm | 重 量 | 3(kg) |
精密測量工具 | 帶表游標卡尺、外徑千分尺、螺紋樣板、圓弧樣板 | 專用組裝工具 | 專用鋃頭(一把)、外六角扳手(一把)、內六角扳手(一把)、尖嘴鉗(一把)、螺絲刀(一把)、專用拆裝銷(一把) |
測繪部件 |
鋼制精密小型齒輪泵(一臺) 1、齒輪泵尺寸:120X90X122(mm); 2、中心距:32±0.02(mm); 3、模數:m=2; 4、速比:1︰1; 5、精度等級:7-7-8(GB10095-2018) |
教學資料 | 1、實訓指導書及實訓報告 |
訓練模式 | 訓練內容 |
1、齒輪泵組裝訓練; 2、齒輪泵零件尺寸測量訓練; 3、齒輪泵裝配圖繪制訓練; 4、齒輪泵零件圖繪制訓練。 |
訓練一 齒輪泵組裝訓練 訓練二 齒輪泵齒輪參數測量與計算 訓練三 齒輪泵零件尺寸測繪 訓練四 齒輪泵標準零件確定 訓練五 齒輪泵裝配圖繪制 訓練六 齒輪泵零件圖繪制 訓練七 齒輪泵圖紙文件整理 |
