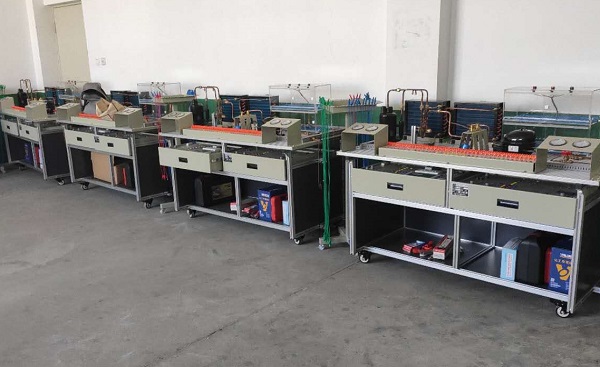

空調冰箱組裝與調試實訓考核裝置應適合系統組裝、電氣運行與控制、電氣技術應用、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。

    系統由兩部分組成，分別為：分體式熱泵空調和直冷電冰箱，分體空調可進行制冷、制熱、除濕、自動工作模式功能，直冷式電冰箱可進行冷藏、冷凍等功能，涵蓋了制冷專業中所涉及的安裝、管路設計焊接技術、接線、保壓、檢漏、抽真空、充注制冷劑、制冷劑回收、運行調試，控制電路故障考核等。本裝置應適合機電、動力工程類專業的實訓，適合制冷及相關專業的中級、高級工的技能鑒定及考核。
一、 裝置功能：

1、集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
2、采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、運行等操作。
3、實訓平臺直觀展示空調和冰箱的系統結構、工作原理�？汕宄�的看到制冷系統結構及主要部件的實物，系統還配置有數顯變流電壓表、數顯交流電流表、壓力表、信號指示燈等，使整個空調系統、冰箱系統的實時工作狀態一目了然。
4、根據分體式空調器控制電路、電冰箱電子式控制電路作為實訓考核對象，能使學生熟練掌握空調器控制電路、電冰箱電子式控制電路基本原理及維修技術，考核板上印有分體式空調器電氣、電冰箱電子式控制電路圖并加以檢測點，學生通過考核板上的電路圖了解其原理，并通過電腦設置故障，用儀表在檢測點上進行檢測查找故障位置，并排除故障，從而提高學生的排除故障能力，
5、使用該裝置能學到分體式式空調器控制電路、電冰箱電子式控制電路的相關知識。空熱泵分體空調部分具有以下制冷模式、制熱模式、除濕模式、送風模式、四種工作模式。電冰箱部分分有冷藏箱、冷凍箱。工作模式有標準模式、節能模式、速凍模式三種工作模式。
6、在該裝置上能夠反復進行系統組裝與焊接訓練。整體采用開放式和拆裝式結構設計，采用銅管固定裝置對每個活動接頭進行固定，有效的保證管路因反復拆裝所造成的損壞，同時減少工作噪音。
7、采用鋁型材拼裝成桌面且桌面下面增加接水底盤，鋁型材桌面干凈美觀，更重要的是焊接銅管時不會變形，接水底盤的設計解決了運行中冷凝器和系統管道產生的冷凝水，使水及冷凍油順利流到接水桶中，保持設備清潔。
8、集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練，學生可以對各部件、管路、器件進行拆裝、調試、運行，完成各種工作模式、工況調試和系統管路的實訓，使整個裝置能夠完全滿足實訓教學、技能考核或技能競賽要求。
二、技術指標：

1、輸入電源 單相三線 AC220V±10% 50Hz
2、工作環境 溫度-10℃～-40℃ 相對濕度≤85%（25℃） 海拔<4000M
3、設備容量 ≤1.5KVA
4、制冷劑：空調部分R22 冰箱部分R134a
5、外形尺寸（大約） 1500mm×800mm×1250mm
6、防觸電保護類型 I類
7、安全保護 具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
8、環保等級材料選用符合國家相關環保標準
三、實訓項目：

1、制冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、空調制冷系統管路的組裝能力
4、空調制冷系統的保壓、檢漏與制冷劑加充能力
5、空調控制電路的電氣連接與調試能力
6、空調控制電路電氣故障考核、故障分析與故障排除能力
7、電冰箱制冷系統管路的組裝能力
8、電冰箱制冷系統的保壓、檢漏與制冷劑加充能力
9、東芝GR-204E直冷電子式電冰箱控制電路的電氣連接與調試能力
10、東芝GR-204E直冷電子式控制電路電氣故障考核、故障分析與故障排除能力
11、BCD-173GH智能溫控電冰箱控制電路的電氣連接與調試能力
12、BCD-173GH智能溫控電冰箱控制電路電氣故障考核、故障分析與故障排除能力
13、電冰箱制冷系統的故障判斷與維修能力
14、學生的團隊協調組織能力
15、電氣識圖和電氣設計能力
    空調電氣控制電路部分設置有8個故障；
    204E電冰箱控制電路部分設置有8個故障；
    智能電冰箱控制電路部分設置有8個故障。
四、裝置配置：

序號	設備名稱	單位	數量	備注
1	可移動式臺架	個	1	鋁合金實訓臺，空調制冷系統管路1套、直冷電冰箱制冷系統管路1套、安全插端子排，壓力表（1.8MPa）2只（3.8 MPa）2只等
2	電源及儀表模塊	塊	1	包括漏電短路器，數顯式電壓表（0～250V） 2只，數顯式電流表（0～5A）1只、（0～10A）1只、電源插座，安全連線等。
3	分體空調電氣控制考核模塊	塊	1	包括空調控制板，數字顯示屏，遙控接收板，故障設置板，IO通信板，空調遙控器，電位器等及指示燈等。
4	電冰箱GR-204E電子溫控電氣控制考核模塊	塊	1	包括東芝GR-204E電子式控制板，故障設置板，考核IO通信板，模擬電位器及工作指示燈等。
5	BCD-173GH電冰箱智能溫控電氣考核模塊	塊	1	智能冰箱控制板，數字顯示操作屏，電位器，指示燈。等
6	可移動電腦小推車	臺	1	鋁木結構。
7	熱泵型家用分體空調系統	套	1	包括壓縮機、室內熱交換器、室外熱交換器、四通閥、過濾器、單向閥、毛細管、空調閥、視液鏡等
8	直冷式電冰箱系統	套	1	包括冰箱型壓縮機、PTC啟動器、碟形過電流過溫升保護器、鋼絲冷凝器、壓力表、模擬電冰箱箱體視液鏡、節流裝置等
9	移動式掛線架	個	1	移動式
10	考核軟件	套	1	電腦界面據有真實電路圖，任意選擇單個或多個故障進行設置，自動統計分?jǐn)?shù)，據有打印功能。

工具配置：

貨品名稱	貨品型號	貨品規格	單位	需求量	備注說明
數字萬用表	MY60		只	1
活動扳手		200*24	把	1
		250*30	把	1
擴管器	99型		只	1
偏心脹管器	808型		只	1	包括割刀1把、倒角器1只。
維修雙表	CT-536		套	1	（包括三色加液管）紅,黃,蘭色,各1條。
真空泵	RS-1A		臺	1
小型焊具			套	1
內六角扳手		4號	把	1
		5號	把	1
螺絲刀	3寸	一字	把	1
	3寸	十字	把	1
接水塑料桶			只	1
制冷劑鋼瓶	6Kg		只	2
彎管器	CT364-04	Φ6	把	1
	CT364-05	Φ8	把	1
	CT364-06	Φ10	把	1
銅納子	公制	Φ6	只	10
	公制	Φ8	只	5
	公制	Φ10	只	1
萬能開瓶閥	英制	CT-337	只	1
卷尺	3m		把	1
公英轉換接頭			只	1
毛筆			支	1
洗潔精			瓶	1
保險絲		10A.5A各	只	10

友情提示：
1、設備驗收：各采購單位收貨時請檢查空調冰箱組裝與調試實訓考核裝置的貨品外觀，核實空調冰箱組裝與調試實訓考核裝置的數量及配件，拒收處于受損狀態的空調冰箱組裝與調試實訓考核裝置；
2、設備質保：茂育將為各采購單位提供空調冰箱組裝與調試實訓考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對空調冰箱組裝與調試實訓考核裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌目照{(diào)冰箱組裝與調試實訓考核裝置選型錯誤或購買空調冰箱組裝與調試實訓考核裝置數量錯誤，造成空調冰箱組裝與調試實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：對空調冰箱組裝與調試實訓考核裝置的發貨期為參考值，如您需要了解空調冰箱組裝與調試實訓考核裝置的精確貨期，請與茂育的銷售人員聯系；
5、如各采購單位對空調冰箱組裝與調試實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關空調冰箱組裝與調試實訓考核裝置的技術咨詢。

---
