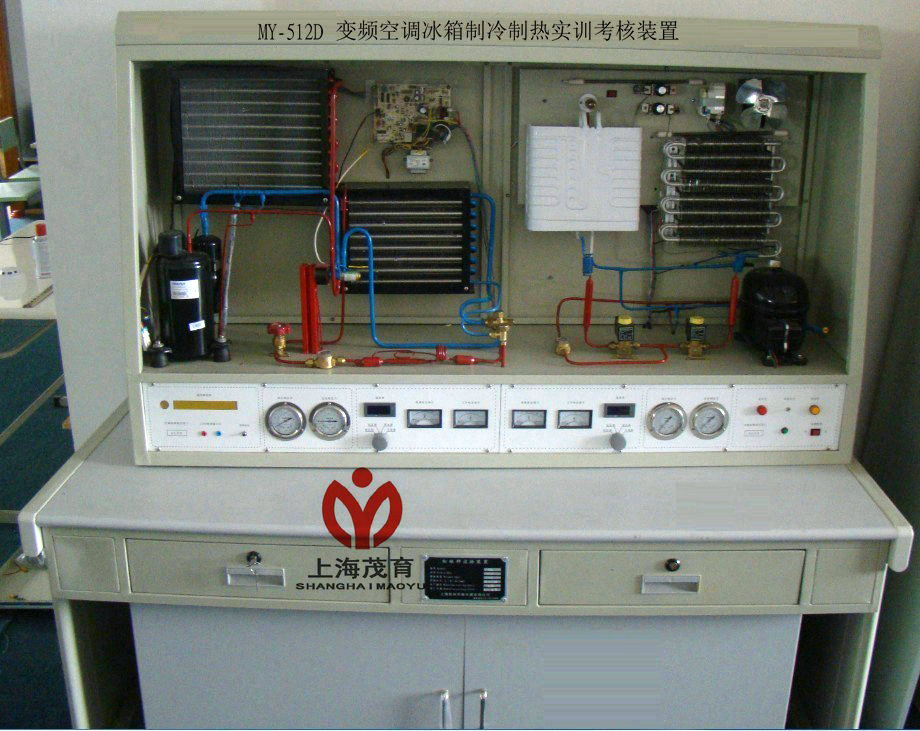

MY-512D 變頻空調冰箱制冷制熱實訓考核裝置
變頻空調冰箱制冷制熱實訓考核裝置是根據職業教育課程改革和教材建設規劃要求研發的產品。適合高職院校,職業學校的制冷技術、家用制冷設備原理與維修,冷庫與冷藏技術、制冷設備維修工等教學實訓裝置。培養掌握空調與制冷技術相關專業理論知識和專業實踐技能,從事空調、制冷設備、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。也適合技工學校,職業培訓學校,職教中心、制冷類專業《制冷設備維修工(初、中、高級)》、 《家用制冷設備原理與維修》、 《制冷空調裝置操作安裝與維修》、 《小型制冷與空調裝置》等課程。
一、裝置特點:
1、系統集模擬空調、模擬冰箱與一體,采用真實的制冷機組,滿足實際的教學要求。
2、該裝置配置了2套系統,空調系統和冰箱系統,同時可滿足對冰箱空調的實訓操作考核的要求。
3、整體實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體,系統真實完整,結構清晰、緊湊,與實際空調、冰箱制冷系統、電氣系統一致。
4、實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理、可清晰的看到制冷循環系統結構和主要部件的實物,系統還配有交流電壓表、交流電流表、溫度表、真空壓力表等。管路中還設有視液鏡可觀察制冷劑狀態,高壓管路為紅色部分,低壓管路為藍色部分。
5、可模擬故障設置,學生根據工藝分析故障可能產生的原因,確定故障發生的范圍,并進行排故等。
二 、技術參數:
1、輸入電源:AC220V±10﹪ 50HZ
2、裝置容量〈1.2KVA
3、外形尺寸:1500MM*750MM*1700MM
4、制冷劑類型:空調 R22、 冰箱R600a
5、安全保護:具有漏電壓、漏電流保護裝置,符合國家安全標準。
三、裝置的基本組成:主要由電源控制屏、實訓桌、故障箱、測試箱等組成。
(一)MY-01電源、儀表控制屏:
控制屏為鐵質雙層亞光噴塑結構,鋁質面板,為實訓提供交流電源、各種測試儀表及實訓器件等,具體功能如下:
1、交流電源控制單元:單相三線制220V交流電源供電,交流電壓表2只,測量范圍0~250V,用于監測電網電壓,交流電流表2只,測量范圍分別為0~5A,0~10A,用于觀測系統啟動電流及監測系統正常工作電流,漏電保護器控制屏總電源,控制屏的供電由鑰匙開關控制。
2、制冷系統壓力檢測單元:提供4只真空壓力表,測量范圍分別為-0.1~0.9MPa、-0.1~1.5Mpa、-0.1~3.5Mpa,用于測量空調、冰箱系統的高、低壓側壓力
3、溫度檢測單元:提供三位半數字溫度表2只,用波段開關切換,顯示不同點的溫度變化情況
4、電流型漏電保護裝置1套:對地漏電電流超過一定值,即跳閘切斷電源;設有熱保護器件,對壓縮機進行過熱、過載保護
(二)MY-02實訓桌:
實訓桌為鐵質雙層亞光噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,造形美觀大方;設有兩個大抽屜,桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪,便于移動和固定,有利于實訓室的布局。
(三)實訓箱:
1、故障箱:提供模擬空調與模擬冰箱故障箱各1個,提供常見的故障設置點,用來模擬系統的故障;設置類型有:電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。
(四)實訓系統詳細配置表:
序號 |
設備名稱 |
數量 |
1 |
變頻制冷壓縮機 |
1臺 |
2 |
1/9匹電冰箱制冷壓縮機 |
1套 |
3 |
熱泵分體式模擬空調制冷系統機組 |
1套 |
4 |
變頻空調控制電路系統(室內控制電路板、室外控制電路板、功率驅動器、遙控器等) |
1套 |
5 |
鋼絲式冷凝器(1檔) |
1套 |
6 |
直冷式模擬電冰箱制冷系統 |
1套 |
7 |
間冷式模擬電冰箱制冷系統 |
1套 |
8 |
直冷式電冰箱制冷系統 |
1套 |
9 |
間冷式電冰箱制冷系統 |
1套 |
10 |
總電源開關(漏電斷路器) |
1只 |
11 |
系統電壓表(0~250V)、電流表(0~10A) |
2套 |
12 |
真空壓力表 |
4只 |
四、實訓項目:
初級技工基本技能實訓
1、制冷系統專用工具的基本操作
2、制冷系統管件焊接
3、制冷系統的檢漏
4、制冷系統的抽真空與充注制冷劑
中級技能實訓(設計、安裝、調試及檢修)
5、變頻空調系統調試
6、直冷式電冰箱系統調試
7、間冷式電冰箱系統調試
8、冰箱制冷系統故障
9、變頻空調制冷系統故障
10、電冰箱檢測與故障分析
11、變頻空調檢測與故障分析
