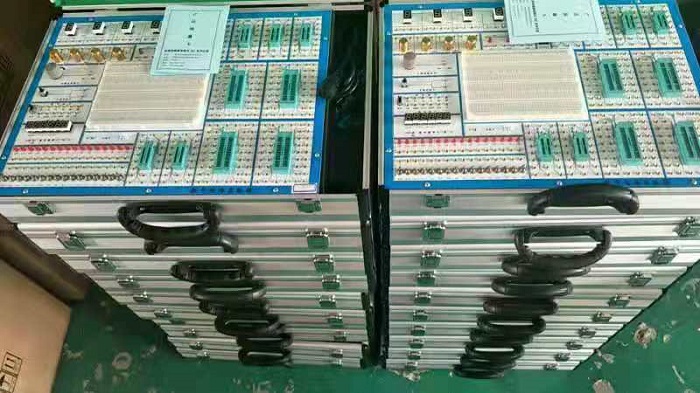

MY-226C數字電路技術實驗箱

數字電路技術實驗箱-的主機提供了多種信號源;鎖緊插座;臺灣產面包板;正面印刷字符連線,反面按裝元器件,所有信號源、頻率計等電路全部由CPLD芯片和雙面板構成，所有器件均選用上等優質產品,使整機的品質得到提高。由于正面沒有任何元件,從而能有效的降低和避免人為損壞的可能。該實驗箱使用方便,耐用,實驗項目靈活,可方便完成數字模擬各類實驗。
二、實驗箱組成：
1、工作電源 ：交流輸入：220V±10% ，50HZ
    直流輸出：±12V/0.2A 、 5V/2A
2、手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
3、連續脈沖，輸出均為TTL電平：
    固定頻率脈沖源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；
4、六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）
5、邏輯電平的輸入與顯示：
    A、十六位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。
    B、十六位由紅色及綠色LED及驅動電路組成的邏輯電平顯示電路。
6、數碼管顯示：6位由八段LED數碼管組成的BCD碼譯碼顯示電路；
7、時序發生器及啟�？刂齐娐�。
8、臺灣產面包板二塊(1600孔)
9、20芯鎖緊插座2只，40芯鎖緊插座2只，16芯鎖緊插座4只。
10、各阻值電位器2只。
三、推薦實驗項目：
1、TTL集成邏輯門的參數測試與使用
2、CMOS集成邏輯門的測試
3、門電路的邏輯功能實驗
4、常用組合邏輯功能器件的測試
5、數據選擇器及其應用
6、血型關系檢測電路和表決電路
7、RS觸發器的功能與測試
8、JK觸發器邏輯功能及主要參數測試
9、移位寄存器的功能測試
10、十進制計數器（CMOS）
11、異步計數器
12、同步計數器
13、計數、譯碼、顯示電路實驗
14．555集成定時器及應用
15、序列檢測器
16、數-模轉換器
17、追隨比較型A/D轉換電路
18、人工控制交通燈控制器
19、汽車尾燈控制電路
20、數字鐘電路的設計
21、時序電路測試及研究
22、波形產生及單穩態觸發器
23、A/D 轉換電路
24、D/A轉換電路

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查數字電路技術實驗箱的貨品外觀，核實數字電路技術實驗箱的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供數字電路技術實驗箱指導書和質保期，在質保范圍內提供對數字電路技術實驗箱的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臄?shù)字電路技術實驗箱選型錯誤或設備購買數量錯誤，造成數字電路技術實驗箱的退換貨要求，將不被接受；
4、設備貨期：對數字電路技術實驗箱的發貨期為參考值，如您需要了解數字電路技術實驗箱的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對數字電路技術實驗箱有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數字電路技術實驗箱的技術咨詢；

---
