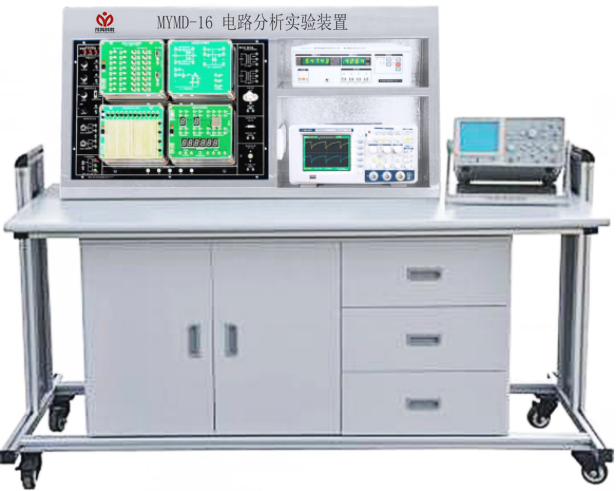

MYMD-16電路分析實驗裝置
一、MYMD-16 電路分析實驗裝置-概述
1、采用模塊化設計，包含數字電路實驗單元（選配）、模擬電路實驗單元（選配）、電路原理實驗單元；防反接設計，能夠實現短路保護及自動恢復功能；
2、配套使用的單元電路模塊尺寸約150×125mm，每個模塊正面有中英文標識，反面工程塑料開模底盒無縫保護，單元電路模塊底盒采用透明亞克力，防塵防潮。配有4個專用供電及固定插座，與實驗掛箱配套使用，外觀精美而耐用；
3、單元電路模塊上集成兩種供電方式，確保單元模塊既可以安裝在實驗箱上使用，通過實驗箱底板進行供電，又可以脫離實驗箱底板，通過外部供電獨立進行實驗；
二、實驗資源
1、電源輸入：AC220V±10%50Hz
2、電源輸出：
1）提供直流電源輸出：-5V/0.2A~+5V/0.2A可調， -12V/0.2A~+12V/0.2A可調，固定電源+12V/1A，-12/1A,+5V/1A，-5V/1A；設有短路保護自動恢復功能；
2）提供交流電源AC15V，AC7.5V，AC0V；
3）信號源（函數發生器）：
幅度連續可調信號源，可輸出三角波、方波、正弦波，頻率范圍10Hz~100KHz；
提供正負輸出單次脈沖（脈沖信號發生器）：
提供正負脈沖輸出，每按一次輸出一個正負脈沖；
4）提供三態邏輯測試筆：
可測量和顯示TTL電平的高電平、低電平和高阻態；
3、提供12V/5W燈泡負載一個；
4、提供200歐/2W功率電阻一個；
5、提供12V/1.2W直流電機負載一個；
三、實驗模塊
1、電路基礎一
模塊提供7種常用電阻（功率不小于1W ）；7種實驗配套電容；4種常用二極管，包括整流二極管、檢波二極管、開關二極管、穩壓二極管；3種常用色環電感；兩路開關控制電路；NPN、PNP三極管各一個；2路電流方向不同的電流測試插孔；所有器件均配有測試插孔，既可以滿足常用元器件的測量實驗，又可以組合使用，完成配套的各種實驗以及各種創新實驗內容。
2、電路原理一
模塊上具有電源供電指示及供電單元、基爾霍夫定理、疊加原理、互易定理等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建，同時配有專用的電流插座，方便電流的測量。
3、電路原理二
模塊上具有電源供電指示及供電單元、戴維南定理、諾頓定理、電源等效變換、最大功率傳輸定理等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建，同時配有專用的電流插座，方便電流的測量。
4、動態電路一
模塊上具有電源供電指示及供電單元、R、L、C特性測試，一階動態響應，二階動態響應等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
5、動態電路二
模塊上具有電源供電指示及供電單元、RC串并聯選頻，RC單、雙T選頻網絡、RLC串聯諧振電路等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
6、有源濾波器
模塊上具有電源供電指示及供電單元、二階有源低通濾波器、二階有源高通濾波器、二階有源帶通濾波器、二階有源帶阻濾波器四個實驗，同時配有專用的測試環，方便波形的測量。
7、電壓電流表模塊
模塊上裝有一塊直流電壓表85C17 30V,一塊直流電流表85C17 1A.
五、配置表
|
序號 |
名 稱 |
規格 |
數量 |
備注 |
|
1 |
實驗臺 |
|
1臺 |
|
|
2 |
實驗桌 |
|
1張 |
|
|
3 |
學生凳 |
|
2張 |
|
|
4 |
實驗專用導線 |
|
1套 |
|
|
5 |
實驗指導書 |
|
1套 |
|
|
（1）電工基礎實驗模塊 |
|
1 |
電路基礎一 |
|
1 |
|
|
2 |
電路原理一 |
|
1 |
|
|
3 |
動態電路一 |
|
1 |
|
|
4 |
動態電路二 |
|
1 |
|
|
5 |
有源濾波器 |
|
1 |
|
|
6 |
電壓電流表模塊 |
|
1 |
|
|
（2）電子實訓創新教學與管理模塊-元器件檢測模塊 |
|
1 |
|
六、實驗內容
實驗一 電位、電壓的測定及電路電位圖的繪制
實驗二 基爾霍夫定律的驗證
實驗三 疊加原理的驗證
實驗四 電壓源與電流源的等效變換
實驗五 戴維南定理和諾頓定理的驗證
實驗六 最大功率傳輸條件測定
實驗七 受控源VCVS、VCCS、CCVS、CCCS的實驗研究
實驗八 RC一階電路的響應測試
實驗九 二階動態電路響應的研究
實驗十 R、L、C元件阻抗特性的測定
實驗十一 RC選頻網絡特性測試
實驗十二 單雙T網絡頻率特性測試
實驗十三 R、L、C串聯諧振電路的研究
實驗十四 雙口網絡測試
實驗十五 負阻抗變換器
友情提示：
1、設備驗收：各采購單位收貨時請檢查電路分析實驗裝置的貨品外觀，核實電路分析實驗裝置的數量及配件，拒收處于受損狀態的電路分析實驗裝置；
2、設備質保：上海茂育將為各采購單位提供電路分析實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對電路分析實驗裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致的電路分析實驗裝置選型錯誤或購買數量錯誤，造成電路分析實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對電路分析實驗裝置的發貨期為參考值，如您需要了解電路分析實驗裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對電路分析實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電路分析實驗裝置的技術咨詢。
