MYMD-16A模擬電子線路綜合實驗實訓裝置

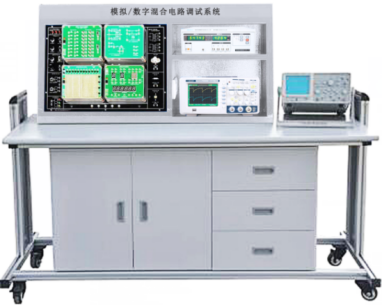

(參考圖)


一、產品概述
1、模擬電子線路綜合實驗實訓裝置,模擬電子線路綜合實驗實訓設備,模擬電子線路綜合實驗實訓臺采用模塊化設計,包含模擬電路實驗單元、電子電路實訓單元;防反接設計,能夠?qū)崿F(xiàn)短路保護及自動恢復功能;
2、配套使用的單元電路模塊尺寸約150×125mm,每個模塊正面有中英文標識,反面工程塑料開模底盒無縫保護,單元電路模塊底盒采用透明亞克力,防塵防潮。配有4個專用供電及固定插座,與實驗掛箱配套使用,外觀精美而耐用;
3、單元電路模塊上集成兩種供電方式,確保單元模塊既可以安裝在實驗箱上使用,通過實驗箱底板進行供電,又可以脫離實驗箱底板,通過外部供電獨立進行實驗;
4、主要由實驗箱主體、實驗?zāi)K搭建組成,實驗箱主體采用高密度復合材料、鋁合金包邊、不銹鋼鉸鏈鉚接而成,實驗箱主面板才用優質PCB材質。
、實驗資源
1、電源輸入:AC220V±10%50Hz
2、電源輸出:
1)提供直流電源輸出:-5V/0.2A~+5V/0.2A可調, -12V/0.2A~+12V/0.2A可調,固定電源+12V/1A,-12/1A,+5V/1A,-5V/1A;設有短路保護自動恢復功能;
2)提供交流電源AC15V,AC7.5V,AC0V;
3)信號源(函數發生器):
幅度連續可調信號源,可輸出三角波、方波、正弦波,頻率范圍10Hz~100KHz;
提供正負輸出單次脈沖(脈沖信號發生器):
提供正負脈沖輸出,每按一次輸出一個正負脈沖;
4)提供三態邏輯測試筆:
可測量和顯示TTL電平的高電平、低電平和高阻態;
3、提供12V/5W燈泡負載一個;
4、提供200歐/2W功率電阻一個;
5、提供12V/1.2W直流電機負載一個;
、實驗?zāi)K
① 晶體管放大電路一
模塊上具有電源供電指示及供電單元、晶體管放大單元模塊電路,可完成單管放大電路實驗、兩級放大電路實驗、負反饋放大電路實驗等試驗內容,實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環,方便波形的測量。
② 晶體管放大電路二
模塊上具有電源供電指示及供電單元、差分放大電路、場效應管放大電路,可完成場效應管放大電路實驗以及差動放大器等實驗內容,實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環,方便波形的測量。
③ 波形發生電路
模塊上具有電源供電指示及供電單元、波形發生電路,可完成RC正弦波振蕩器實驗、LC正弦波振蕩器等實驗內容,實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環,方便波形的測量。
④ 集成運放電路
模塊上具有電源供電指示及供電單元和集成功放放大電路實驗內容等,同時模塊還提供各種實驗中所需要的電阻、電容、二極管等常用元器件以滿足實驗需求。
⑤ 功率放大電路
模塊上具有電源供電指示及供電單元、功率放大電路,可完成OTL功率放大電路、集成功率放大電路等實驗內容,實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環,方便波形的測量。
⑥ 直流穩壓電源電路
模塊上具有電源供電指示及供電單元、整流電路、輸入濾波、輸出濾波、可調集成穩壓、二極管穩壓、晶體管串聯穩壓、晶閘管可控整流、固定集成穩壓電路,可完成各種穩壓電路實驗內容。
、電子實訓創新教學與管理模塊-元器件檢測模塊
(1)印刷線路板為單層印刷電路板,印刷線路板厚度為2mm,每塊印刷線路板四個角上有4mm鏍絲固定孔。
(2)印刷線路板的正面印刷:正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作:印刷線路板線寬3mm,器件裝在反面, 正面用鍍金接線孔引出。
(3)線路板固定在塑料密封盒口上,塑料密封盒底內貼一個寫有編號內容的無線射頻卡,手持式RFID讀卡器,除了要能讀寫無件盒的編號,還要能顯示出該元件盒的標準答案。
(4)元器件檢測元件為三極管、電解電容、二極管,晶閘管、單結晶體管檢測內容為器件類型、 管腳名及好壞的判斷,每塊檢測板在內部接線要有所差異,如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。
注:(5)RFID讀卡器為整個實驗室配置1套。
五、配置表
序號
名  稱
規格
數量
備注
1
實驗臺

1臺

2
實驗桌

1張

3
學生凳

2張

4
實驗專用導線

1套

5
實驗指導書

1套

(一)模擬電路實驗?zāi)K
1
晶體管放大電路一

1塊

2
晶體管放大電路二

1塊

3
波形發生電路

1塊

4
集成運放電路

1塊

5
功率放大電路

1塊

6
直流穩壓電源電路

1塊

(三)電子實訓創新教學與管理模塊-元器件檢測模塊

1塊

(四)配套教學資源

共1套
附件
六、實驗內容
模擬電子實驗
實驗一  常用電子儀器的使用
實驗二  單管放大電路的測量
實驗三 場效應管放大器
實驗四 負反饋放大器
實驗五 差動放大器
實驗六  集成運放基本運算電路
實驗七  集成運放比較器
實驗八  集成運算放大器的有源濾波器
實驗九  RC正弦波振蕩器
實驗十 LC正弦波振蕩器
實驗十一 低頻功率放大器(Ⅰ)─OTL 功率放大器
實驗十二 低頻功率放大器(Ⅱ)─集成功率放大器
實驗十三 集成穩壓器穩壓電源
實驗十四  串聯型晶體管穩壓電源
