MYMD-16B數字電子線路綜合實驗實訓裝置

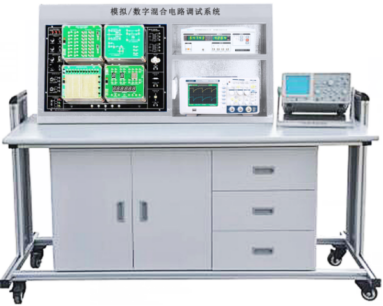

(參考圖)
一、產品概述
1、數字電子線路綜合實驗實訓裝置,數字電子線路綜合實驗實訓臺,數字電子線路綜合實驗實訓設備采用模塊化設計,包含數字電路實驗單元、電子電路實訓單元;防反接設計,能夠?qū)崿F(xiàn)短路保護及自動恢復功能;
2、配套使用的單元電路模塊尺寸約150×125mm,每個模塊正面有中英文標識,反面工程塑料開模底盒無縫保護,單元電路模塊底盒采用透明亞克力,防塵防潮。配有4個專用供電及固定插座,與實驗掛箱配套使用,外觀精美而耐用;
3、單元電路模塊上集成兩種供電方式,確保單元模塊既可以安裝在實驗箱上使用,通過實驗箱底板進行供電,又可以脫離實驗箱底板,通過外部供電獨立進行實驗;
4、主要由實驗箱主體、實驗?zāi)K搭建組成,實驗箱主體采用高密度復合材料、鋁合金包邊、不銹鋼鉸鏈鉚接而成,實驗箱主面板才用優質PCB材質。
、實驗資源
1、電源輸入:AC220V±10%50Hz
2、電源輸出:
1)提供直流電源輸出:-5V/0.2A~+5V/0.2A可調, -12V/0.2A~+12V/0.2A可調,固定電源+12V/1A,-12/1A,+5V/1A,-5V/1A;設有短路保護自動恢復功能;
2)提供交流電源AC15V,AC7.5V,AC0V;
3)信號源(函數發生器):
幅度連續可調信號源,可輸出三角波、方波、正弦波,頻率范圍10Hz~100KHz;
提供正負輸出單次脈沖(脈沖信號發生器):
提供正負脈沖輸出,每按一次輸出一個正負脈沖;
4)提供三態邏輯測試筆:
可測量和顯示TTL電平的高電平、低電平和高阻態;
3、提供12V/5W燈泡負載一個;
4、提供200歐/2W功率電阻一個;
5、提供12V/1.2W直流電機負載一個;
、實驗?zāi)K
① DIP拓展電路一
模板上具有電源供電指示及供電單元、2組14腳鎖緊插座,方便擴展使用各種數字芯片,拓展實訓內容。
② DIP拓展電路二
模板上具有電源供電指示及供電單元、1組20腳鎖緊插座,軍品圓孔型直插式IC插座,方便擴展使用各種數字芯片,拓展實訓內容。
③ DIP拓展電路三
模板上具有電源供電指示及供電單元、2塊400孔面包板,提供16路單排插座轉鍍金臺階插座電路,方便擴展使用各種數字芯片,自由搭建實驗電路,拓展實訓內容。
④ 邏輯電平輸出電路
模塊上具有電源供電指示及供電單元、2組TTL三態輸出電路單元(帶三色指示燈)、16路TTL電平輸出單元(帶三色指示燈)、16路帶驅動TTL電平指示單元(三色指示燈),提供實驗所需各種邏輯電平資源。
⑤ LED顯示電路模塊
模塊上具有電源供電指示及供電單元、共陰數碼管單元、共陽數碼管單元、8*8LED點陣單元,6組LED數碼管及配套驅動顯示單元,可在模塊上完成各種LED基礎顯示實驗及數字時鐘實驗。
⑥ 數電選配芯片套件
提供1套實驗所需各種數字邏輯芯片,滿足常規數字電路實驗和學生自行創新實驗的需求。
、電子實訓創新教學與管理模塊-元器件檢測模塊
(1)印刷線路板為單層印刷電路板,印刷線路板厚度為2mm,每塊印刷線路板四個角上有4mm鏍絲固定孔。
(2)印刷線路板的正面印刷:正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作:印刷線路板線寬3mm,器件裝在反面, 正面用鍍金接線孔引出。
(3)線路板固定在塑料密封盒口上,塑料密封盒底內貼一個寫有編號內容的無線射頻卡,手持式RFID讀卡器,除了要能讀寫無件盒的編號,還要能顯示出該元件盒的標準答案。
(4)元器件檢測元件為三極管、電解電容、二極管,晶閘管、單結晶體管檢測內容為器件類型、 管腳名及好壞的判斷,每塊檢測板在內部接線要有所差異,如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。
注:(5)RFID讀卡器為整個實驗室配置1套。
五、配置表
序號
名  稱
規格
數量
備注
1
實驗臺

1臺

2
實驗桌

1張

3
學生凳

2張

4
實驗專用導線

1套

5
實驗指導書

1套

模擬電路實驗?zāi)K
1
DIP拓展電路一

1塊

2
DIP拓展電路二

1塊

3
DIP拓展電路三

1塊

4
邏輯電平輸出電路

1塊

5
LED顯示電路模塊

1塊

6
數電選配芯片套件

1塊

(三)配套教學資源

共1套
附件
六、實驗內容
數字電路部分
實驗一  數字電路實驗基礎
實驗二  集成邏輯門電路的邏輯功能
實驗三  組合邏輯電路的分析
實驗四  數據選擇器
實驗五  小規模組合邏輯電路的設計
實驗六  中規模組合邏輯電路的設計
實驗七  觸發器
實驗八  同步時序邏輯電路的分析
實驗九  中規模集成時序邏輯器件的應用
實驗十  同步時序電路的設計
實驗十一  序列信號發生器
實驗十二  數字鐘
