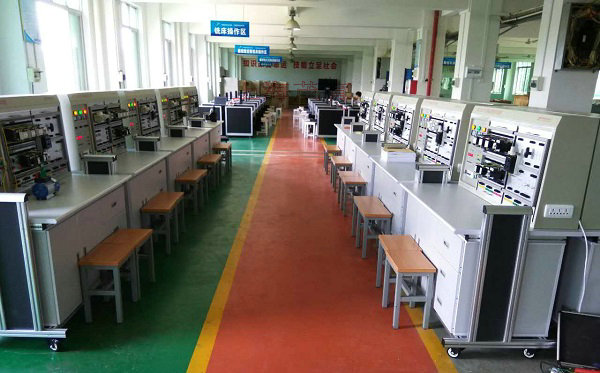

MY-202C 電力拖動技能實訓裝置





 電力拖動技能實訓裝置-配合我國職業教育和就業人員實際電工技能操作、培訓、鑒定的需求,我上海茂育公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》等相關科目的實驗及實訓教學內容而研發了電力拖動技能實驗臺。電力拖動實驗臺采用掛箱結構,實訓項目可擴展性強,可擴展PLC與變頻調速實訓項目。所有的元器件通過導線引到接線端子上,有利于保護器件,通過線槽走線,接近工業現場。
一、實訓裝置特點:
 1、電氣控制線路都裝在掛箱上,操作方便、更換便捷,可擴展功能或開發新實訓項目。如PLC或變頻調速,實訓的內容具有典型性、實用性。
2、操作臺只需三相四線的交流電源即可投入使用,占地面積小,節約用房,減少基建投資。
3、設有電壓型漏電保護器和電流型漏電保護器,能確保操作者安全。各電源輸出均有軟截止保護功能。
4、控制屏還設有定時器兼報警記錄儀,為學生實訓技能考核提供了一個統一的標準。
5、所有的元器件都通過導線引到接線端子上,學生接線時只需在端子上進行接線,有利于保護元器件,通過線槽走線,接近工業現場。

二、技術性能:
1、工作電源:三相四線(或三相五線)~380V±5%  50Hz
2、溫度:-5℃~+40℃,相對濕度<85%(25℃)
3、裝置容量:<1.0KVA
4、外形尺寸:1100×700×1400(mm)
三、
裝置配備:
(一)電源控制屏
    控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板。它為實訓考核提供電源及保護。
1、三相四線電源輸入,通過漏電保護器,接通總開關,由接觸器通過啟、停按鈕進行操作。
2、設有450V指針式交流電壓表三只,指示輸入時三相電源電壓;指示燈三只,指示實訓裝置與外部電源通斷情況。
3、三相四線電源輸出,具有單片機全程監控裝置過載或短路功能,過載或短路軟截止且告警,故障排除復位后方可啟動電源。
4、設有定時器兼報警記錄儀,平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數,為學生實訓技能的考核提供一個統一的標準。
(二)實訓桌:桌體為鋁木結構,桌面為防火、防水、耐磨高密度板,設有抽屜和儲存柜。
(三)實訓組件
1、DW-71 電力拖動培訓組件(一)
2、DW-72 電力拖動培訓組件(二)
3、DW-73 電力拖動培訓組件(三)
4、三相異步電動機  380V  Y/△接法,帶離心開關  2臺
四、實訓項目

1、閘刀開關正轉控制線路
2、接觸器點動正轉控制線路
3、具有自鎖的正轉控制線路
4、具有過找保護的正轉控制線路
5、倒順開關控制正反轉控制線路
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9、自動往返行程控制線路
10、接觸器控制串聯電阻降壓起動線路
11、時間繼電器控制串聯電阻降壓控制線路
12、手動Y/△降壓起動
13、接觸器控制Y/△降壓起動
14、時間繼電器控制Y/△降壓起動
15、QX3-13型Y/△自動起動控制線路
16、半波整流能耗制動控制線路
17、全波整流能耗制動控制線路
18、C620車床電氣控制線路
19、手動降壓起動
20、單相運行反接制動控制線路
21、電動葫蘆電氣控制線路
22、C6163車床電氣控制線路
23、控制電路聯鎖控制線路
24、主電路聯鎖控制線路

友情提示:
1、設備驗收:各采購單位收貨時請檢查 電力拖動技能實訓裝置的貨品外觀,核實 電力拖動技能實訓裝置的數量及配件,拒收處于受損狀態的 電力拖動技能實訓裝置;
2、設備質保:上海茂育將為各采購單位提供 電力拖動技能實訓裝置產品說明書內的質保條件和質保期,在質保范圍內提供對 電力拖動技能實訓裝置的免費維修,超出條件承諾時提供對 裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌?nbsp;電力拖動技能實訓裝置選型錯誤或 電力拖動技能實訓裝置購買數量錯誤,造成 電力拖動技能實訓裝置的退換貨要求,將不被接受;
4、設備貨期:對 電力拖動技能實訓裝置的發貨期為參考值,如您需要了解 電力拖動技能實訓裝置的精確貨期,請與上海茂育的銷售人員聯系;
5、
咨詢電話:如各采購單位對 電力拖動技能實訓裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關 電力拖動技能實訓裝置的技術咨詢。
