MY-202D電力拖動PLC技能實訓裝置

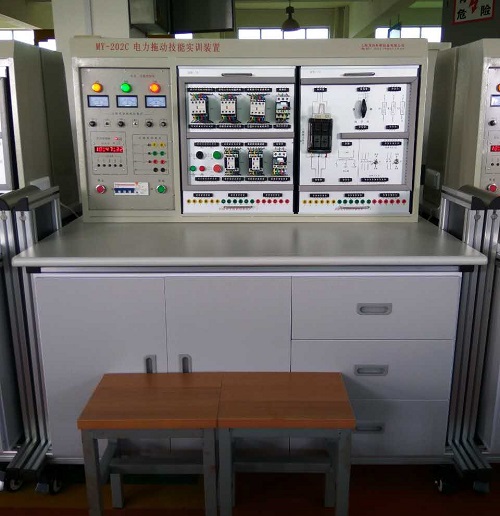

 電力拖動PLC技能實訓裝置-為配合職業教育和就業人員實際操作、培訓、鑒定的需求，綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》《PLC原理及應用技術》等相關科目的實驗及實訓教學內容。裝置采用掛箱結構，實訓項目可擴展性強，可擴展電工技能或與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。
一、實訓裝置特點：
1、電氣控制線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。如變頻調速，實訓的內容具有典型性、實用性。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房，減少基建投資。
3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。
4、控制屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。
5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件，通過線槽走線，接近工業現場。
二、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5%  50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、外形尺寸：1100×700×1400（mm）
三、裝置配備：
（一）電源控制屏
    控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。
1、由無線遙控控制三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。
2、設有450V指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。
3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。
4、設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。
（二）實訓桌：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板，設有抽屜和儲存柜。
（三）實訓組件:
  1、DW-71 電力拖動培訓組件（一）
  交流接觸器3只，中間繼電器2只，熱繼電器2只，控制按鈕3只，指示燈2只
  2、DW-72 電力拖動培訓組件（二）
  時間繼電器2只，保險盒3P 1只，陶瓷保險盒3只，斷路器1只，行程開關4只，二極管1只，整流橋1只，控制按鈕2只。
 3、DW-73 電力拖動培訓組件（三）
轉換開關1只，變壓器380V/3，6，36V 1只，大功率電阻3只
  4、PLC主機及轉換器培訓組件（三菱FX1X-40MR）
  5、SC-09編程通訊電纜
  6、工控組態軟件
  7、三相異步電動機：  380V  Y/△接法，帶離心開關  1臺；
  8、三相雙速異步電動機  1臺 交流380V/YY/△  1臺；
四、實訓項目：
（一）電力拖動部分

1、閘刀開關正轉控制線路                  2、接觸器點動正轉控制線路                3、具有自鎖的正轉控制線路                4、具有過找保護的正轉控制線路            5、倒順開關控制正反轉控制線路            6、接觸器聯鎖的正反轉控制線路            7、按鈕聯鎖的正反轉控制線路              8、按鈕接觸器復合聯鎖控制線路            9、自動往返行程控制線路                  10、接觸器控制串聯電阻降壓起動線路      11、時間繼電器控制串聯電阻降壓控制線路   12、手動Y/△降壓起動

13、接觸器控制Y/△降壓起動               14、時間繼電器控制Y/△降壓起動 15、QX3-13型Y/△自動起動控制線路 16、半波整流能耗制動控制線路 17、全波整流能耗制動控制線路 18、C620車床電氣控制線路 19、手動降壓起動 20、單相運行反接制動控制線路 21、電動葫蘆電氣控制線路 22、C6163車床電氣控制線路 23、控制電路聯鎖控制線路 24、主電路聯鎖控制線路

（二）PLC綜合訓練部分
1、PLC控制三相異步電動機自鎖正轉控制
2、PLC控制三相異步電動機正反轉控制
3、PLC控制三相異步電動機Y/△啟動控制
4、PLC控制三相異步電動機降壓啟動控制
5、PLC控制三相異步電動機能耗制動控制
6、PLC控制C620車床電氣控制線路
7、PLC控制C6163車床電氣控制線路
8、PLC控制電動葫蘆電氣控制線路

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查電力拖動PLC技能實訓裝置的貨品外觀，核實電力拖動PLC技能實訓裝置的數量及配件，拒收處于受損狀態的電力拖動PLC技能實訓裝置；
2、設備質保：茂育將為各采購單位提供電力拖動PLC技能實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對電力拖動PLC技能實訓裝置的免費維修，超出條件承諾時提供對電力拖動PLC技能實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌碾娏ν蟿覲LC技能實訓裝置選型錯誤或電力拖動PLC技能實訓裝置購買數量錯誤，造成電力拖動PLC技能實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對電力拖動PLC技能實訓裝置的發貨期為參考值，如您需要了解電力拖動PLC技能實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對電力拖動PLC技能實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電力拖動PLC技能實訓裝置的技術咨詢。

---
