傳感器與檢測技術實驗平臺

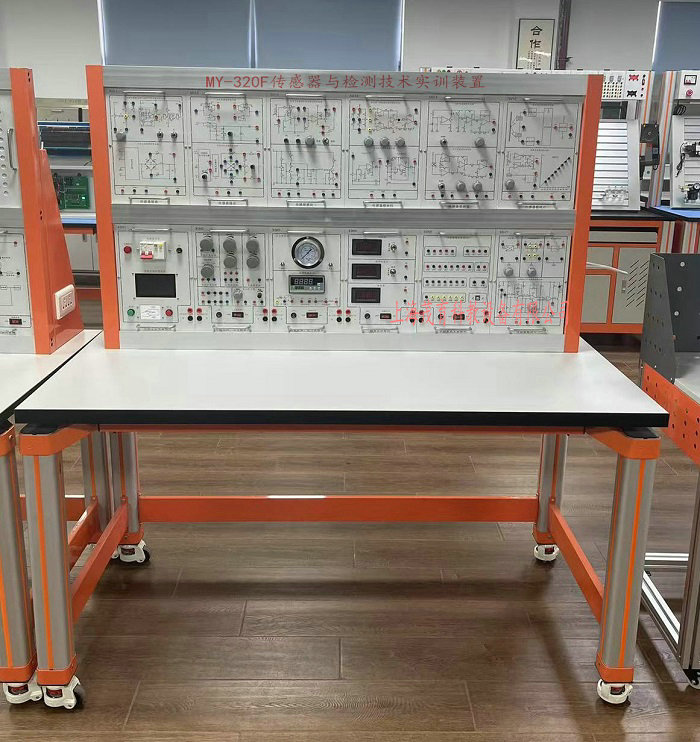

一、MY-320F 傳感器與檢測技術實驗平臺-產品概述
本裝置是適應不同類別，不同層次的專業需要，實驗臺采用模塊化，主要用于各大、中專院校開設的“自動檢測技術、傳感器原理與技術、非電量電測技術、工業自動化儀表與控制、機械量電則等課程的實訓需要。

二、特點：
1、轉換電路板采用模塊化結構，根據需要選擇不同模塊，也便于根據教學大綱變動增加新的實訓模塊。
2、傳感器和轉化電路模塊正面印有電路原理圖。這種直觀性有助于學生增加感性認識、提高實訓效果。
3、一個模塊對應一類傳感器，實訓接線方便，電源具有自動保護功能。
4、傳感器采用進口透明有機玻璃制作，比較直觀。
三、技術參數
1、整機尺寸：1400*700*1480mm+電腦桌560*700*1150mm
2、整機容量：≤1.0KVA；
3、適用電源：220VAC±10%（50Hz）
四、產品組成
實訓平臺由實訓桌、實訓臺架、存儲柜、實訓掛箱組件、傳感器組件等組成。具體參數如下：

序號	部件名稱	功能及技術參數	數量
1	實訓桌	1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。 2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。 3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。 4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。	1套
2	實訓臺架	實訓臺架采用獨立框架式結構設計，框架由上中下左右五根工業鋁型材分割為上下兩個區域，所有型材表面滑，無凹槽，用于放置儀表、實訓模塊等。	1套
3	存儲柜	采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，把手尺寸≥440x45x18mm，抽屜采用聯體鎖設計，底部配有4個1.5寸萬向帶剎車腳輪。	1套
4	電腦桌	鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。
5	單相交流電源模塊	（1）提供電壓220V交流電源。交流電源輸出設有電源保護系統，相間過電流及直接短路均能自動保護。提供單相漏電保護器作為整個實訓平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。（2）實訓室智慧用電安全控制系統 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實訓室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。	1套
6	直流穩壓電源/信號源模塊	提供高穩定的±5V、±15V、±2V～±10V（可調）、±2V～±24V（連續可調）、直流穩壓電源；提供低頻信號系統源1Hz-30Hz（可調）；音頻信號源0.4KHz-10KHz；提供差動放大器一組，具有增益、調零電位器。	1塊
7	溫度控制模塊	智能溫控儀一只，二組溫度電源。	1塊
8	測量?jī)x表模塊	提供溫度表一只;轉速/頻率表一只,帶功能切換開關;電壓表一只，量程2V、20V切換，指針式壓力表一只。	1塊
9	智能數據采集模塊	設計有8路模擬量輸入接口（4路電壓采集，4路電流采集），1路高速脈沖信號輸入接口，8路數字量輸入接口，2路模擬量輸出接口（1路電壓采集，1路電流采集），8路數字量輸出接口。一只智能型溫度控制器，可以接入PT100及熱電偶。采集板模塊配套上位機軟件可以實現數據的實時采集，設有PID調節單元可以實現溫度、流量、壓力等的PID控制。	1塊
10	傳感器模塊一	包含電阻傳感器電路與霍爾式傳感器轉換電路，電容式傳感器轉換電路	1塊
11	傳感器模塊二	包含光電傳感器轉換電路，電感式傳感器轉換電路	1塊
12	傳感器模塊三	包含溫度式傳感器轉換電路與控制電路，流式傳感器轉換電路	1塊
13	傳感器模塊四	包含熱電偶、熱電阻傳感器轉換電路，壓電式傳感器轉換電路	1塊
14	傳感器模塊五	包含光纖傳感器轉換電路，壓力傳感器轉換電路	1塊
15	傳感器模塊六	包含超聲波傳感器轉換電路，濕敏傳感器轉換電路	1塊
16	傳感器模塊七	包含移相器，相敏檢波器，低通濾波器，熱釋電紅外傳感器轉換電路	1塊
17	傳感器實訓組件	見傳感器實訓組件清單	1套
18	實訓導線		1套
19	實訓指導書		1本

傳感器實訓組件清單:

序號	傳感器名稱	量程	精度
1	電阻式傳感器	± 1mm	± 1.5%
2	霍爾式傳感器	≥ 2mm	0.1%
3	電容式傳感器	± 5mm	± 1.3%
4	電感式傳感器	± 5mm	± 3%
5	光電式傳感器	0-2500轉/分	≤ 1.5%
6	渦流式傳感器	≥ 1mm	± 3%
7	溫度式傳感器	0-80℃	± 2%
8	磁電式傳感器		0 .5V/m
9	壓電式加速度傳器	1-30Hz	± 2%/s
10	光纖式傳感器	≥1.5mm	± 1.5%
11	壓力傳感器	0-30kpa	± 2%
12	超聲波傳感器	20-60cm	1cm
13	氣敏傳感器	50-200ppm
14	濕敏傳感器	10-95%RH	± 5%
15	霍爾式轉速傳感器	0-2500 轉/分	± 1.5%
16	E 型熱電偶	0-800℃	± 3%
17	Rt100 鉑電阻	0-800℃	± 2%
18	K 型熱電偶	0-800℃	± 3%
19	銅電阻 Cu50	0-100℃	± 3%
20	渦流測速傳感器	0-2500轉/分
21	磁電測轉速傳感器	0-2500轉/分
22	熱釋電紅外傳感器		3200V/W
23	光電旋轉編碼器	1000P/R
24	光柵傳感器	行程100mm	5μm

五、實訓項目
實訓一：電阻式傳感器的半橋性能實訓
實訓二：電阻式傳感器的全橋性能實訓
實訓三：半橋、全橋性能實訓
^㊣實訓四：電阻式傳感器的震動實訓
^㊣實訓五：電阻式傳感器的電子秤實訓
實訓六：變面積式電容傳感器特性實訓
實訓七：差動式電容傳感器特性實訓
^㊣實訓八：電容傳感器的震動實訓
^㊣實訓九：電容傳感器的電子秤實訓
實訓十：差動變壓器的特性實訓
實訓十一：自感式差動變壓器的特性實訓
^㊣實訓十二：差動變壓器的震動實訓
^㊣實訓十三：差動變壓器的電子秤實訓
實訓十四：光電式傳感器的轉速測量實訓
實訓十五：光電式傳感器的旋轉方向測量實訓
實訓十六：接近式霍爾傳感器實訓
實訓十七：霍爾傳感器的轉速測量實訓
實訓十八：渦流傳感器的位移特性實訓
實訓十九：被測體材質對渦流傳感器特性的影響實訓
^㊣實訓二十：渦流式傳感器的震動實訓
^㊣實訓二十一：渦流式傳感器的電子工業秤實訓
實訓二十二：渦流式傳感器的轉速測量實訓
實訓二十三：溫度傳感器及溫度控制實訓（AD590）
實訓二十四：K型熱電偶的溫度控制實訓
實訓二十五：E型熱度電偶的溫度控制實訓
實訓二十六：鉑電阻的溫度控制實訓
實訓二十七：銅電阻的溫度控制實訓
實訓二十八：磁電式傳感器的特性實訓
實訓二十九：磁電式傳感器轉速測量實訓
^㊣實訓三十：磁電式傳感器的應用實訓
實訓三十一：壓電加速度式傳感器的特性實訓
實訓三十二：光纖傳感器的位移特性實訓
實訓三十三：光纖傳感器的振動實訓
實訓三十四：光纖傳感器的轉速測量實訓
實訓三十五：壓阻式轉壓力傳感器的特性實訓
^㊣實訓三十六：壓阻式傳感器的差壓測量
實訓三十七：超聲波傳感器的位移特性實訓
^㊣實訓三十八：超聲波傳感器的應用實訓
實訓三十九：氣敏傳感器的原理實訓
實訓四十：濕度式傳感器的原理實訓
實訓四十一：熱釋電紅外傳感器實訓B型
實訓四十二：移相器實訓B型
實訓四十三：相敏檢波器實訓B型
實訓四十四：光電編碼器測速實訓
實訓四十五：光柵尺測距實訓
備注：帶^㊣號實訓為思考實訓
