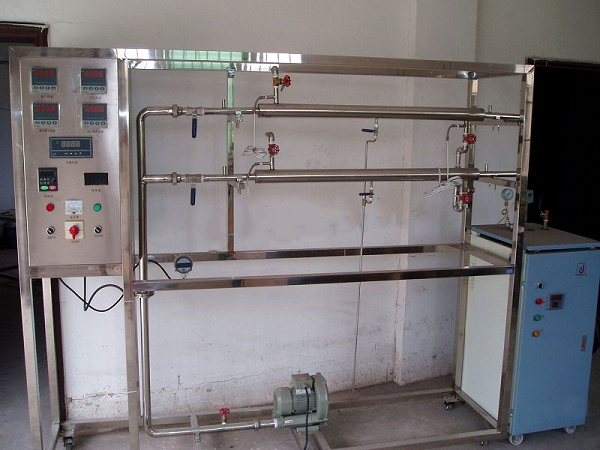

套管換熱實驗設備

MYR-34套管換熱實驗設備，作為一種高效的熱交換設備，在科研、教學和工業生產中發揮著至關重要的作用。其設計精妙，結構緊湊，不僅操作簡便，而且具有良好的熱交換效果，被廣泛應用于各種需要熱交換的場合。
該實驗裝置的核心部分是套管結構，由內外兩層管道組成，內管負責傳輸待加熱或待冷卻的介質，而外管則流通著冷卻或加熱介質。內外管之間的空間形成了熱交換區域，通過熱傳導和對流的方式，實現了熱量的高效傳遞。這種設計不僅增大了熱交換面積，提高了熱交換效率，同時也降低了能耗，符合節能環保的理念。
在裝置中，為了確保實驗結果的準確性和可靠性，通常會配備精確的溫度測量和控制系統。通過實時監測內外管道中介質的溫度變化，并根據需要進行精確的溫度調節，可以實現對熱交換過程的精準控制。這不僅有助于科研人員深入了解熱交換的原理和規律，也為優化熱交換設備的性能提供了有力支持。
此外，裝置還具有良好的可擴展性和靈活性。根據實驗需要，可以通過調整內外管道的材質、直徑、長度等參數，來適應不同介質和工況下的熱交換需求。同時，通過與其他實驗設備的組合和連接，可以構建出更為復雜的熱交換系統，以滿足更廣泛的研究和應用需求。

一、產品概述：
本設備采用空氣與水蒸氣作為實驗介質，可實現如下目的：
1、測定水蒸汽～空氣物系在不同冷熱流量時的給熱系數α、傳熱系數K、熱負荷Q。
2、使學生掌握影響給熱系數的因素和強化傳熱的途徑，使學生掌握換熱器主要性能指標標定方法。
3、學生了解在雙對數坐標下用作圖法關聯Nu、Re之間的關系。
二、產品特點：
（1）設備框架及管道均采用不銹鋼材質，結構緊湊、外形美觀，堅固耐用；
（2）實驗數據穩定可靠，精確度高，操作方便；
三、技術參數：
1、換熱器換熱面積：不銹鋼夾套保溫外管Φ68x3.5x1300mm；紫銅內管Φ16x1.5x1300mm；介質：空氣，蒸汽，壓力0.4Mpa；材質：外管不銹鋼304，內管紫銅管；
2、水蒸氣量2kg/h， 0-0.03Mpa3)
3、溫度測量：測量范圍0~110℃，測量精度0.5級, 0.5級熱電阻
4、蒸汽發生器具有加熱恒溫裝置
5、保溫套管換熱器：內管（紫銅）ф16X1.5mm，外管（不銹鋼）ф68X3.0mm，換熱段長度≥1.3m
6、靜音風機：HG-750W 80m3/h 45dB8)
儀表2套，轉子流量計，數字變頻器，溫度傳感器等
7、蒸汽發生器：電壓220V，功率3KW，水容積18L，壓力0.4MPa，最高溫度152℃，帶液位計、指針式壓力表和安全閥，蒸汽壓力由針型閥調節。
8、數顯儀表：多路數字溫度顯示儀2臺，防震壓力表，轉子流量計，數字變頻器，溫度傳感器。
9、電器：接觸器、開關、漏電保護空氣開關。
10、框架與管道均采用不銹鋼，管道的連接采用卡扣快接頭的形式，設備底座裝有滑輪可以移動，帶腳輪與禁錮腳；
11、設備外形尺寸1500×550×1800mm；
