網孔型電工基礎電氣裝配實驗臺

一、產品概述：
MYN-16A網孔型電工基礎電氣裝配實驗臺是根據勞動和社會保障部職業技能鑒定中心為電工的職業培訓與技能鑒定而研制的，并結合了工業實際應用和發展而研制的。電工技能實驗設備適合各大中院校及中職學校實訓教學之用，也可作為企業、有關電工培訓鑒定部門對電工技師培訓、資格認定設備。該設備主要由實驗桌和網孔板掛箱組成，元器件的布局、安裝、接線全部由學生自行完成，有利于培養學生的動手能力和操作技能。
二、實訓臺結構特點：

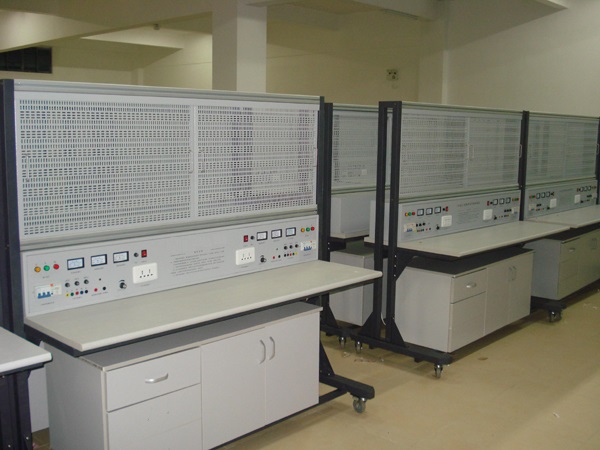

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、以30mm×60mm成型鋁型材作為設備主要框架材料；關鍵部位采用三角筋用內六角螺釘加固連接；由兩條30mm×30mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、網孔板：采用數控沖床精加工而成，網孔分布合理、均勻�？讖浇y(tǒng)一，可在上面安裝的元氣件包括各類低壓電氣等。網孔板厚度1.5MM，大小774*580MM
三、技術指標：
1、外型：整體尺寸1632mm×700mm×1638mm；
2、實訓臺架的材料：鋼板、鋁合金結構；
3、電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線  380V 接插式2組、220V接插式2組。
4、整流二極管：提供整流二極管1N5408四個，用于能耗制動電路。
5、可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
6、各種規格的電阻
提供75Ω/75W功率電阻三個，用于降壓啟動電路。
提供10Ω/25W功率電阻一個，用于能耗制動電路。
7、接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
8、保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
四、實驗項目:
 (1)電氣控制部分：
1、電工技能訓練：電工工具的使用方法
2、接觸器點動控制
3、接觸器自鎖控制
4、具有過載保護的正轉控制
5、接觸器聯鎖的正反轉控制
6、按鈕聯鎖的正反轉控制
7、雙重聯鎖的正反轉控制
8、接觸器星形三角形控制
9、時間繼電器星形三角形控制
10、QX3-13型自動星形三角形控制
11、直接起動及能耗制動控制
12、銑床主軸與進給電動機的控制
13、C620型車床電氣控制
14、電動機反接制動控制電路
15、電動葫蘆電氣控制
16、手動星形三角形控制
17、串聯電阻降壓起動控制
18、閘刀開關正轉控制、倒順開關控制
19、工作臺自動往返電氣控制
20、單相啟動停止控制電路
21、自動順序控制電路
22、手動順序啟動
23、單向減壓啟動及反接制動控制線路
24、異步電動機反接制動控制電路
25、三相異步電動機定子串電阻減壓啟動手動控制線路
26、三相異步電動機定子串電阻減壓啟動自動控制線路
27、接觸器控制雙速電動機的控制線路
28、時間繼電器控制雙速電機的控制線路
29、CA6140車床電路
30、直流電機的起動
31、直流電機的調速
32、直流電機的正反轉
33、直流電機的制動
34、反接制動的控制線路
(2)儀表照明部分：
1、插座和一個開關控制一盞燈
2、兩個雙聯開關控制一盞燈
3、三個開關控制一盞燈
4、日光燈線路的接線
5、聲控開關控制白熾燈電路的接線
6、觸摸延時開關控制白熾燈電路的接線
7、人體感應開關控制白熾燈電路的接線
8、單相電度表直接接線電路
9、單相電度表經電流互感器的接線電路
10、電壓表、電流表接線電路
11、萬能轉換開關的電壓表測量三相電壓接線
12、一只電流互感器用于單相回路的控制電路接線
13、三只電流互感器接成星形接線電路
14、三只電流互感器接成三角形接線電路
15、三相四線有功電度表的接線電路
16、三相四線有功電度表經電流互感器的接線電路
五、配置:實訓電源（可脫離實驗臺單獨作為一個實驗儀器使用）

序號	名稱	名稱
1	三相無線電源輸出實驗儀器	T24
2	混合電壓輸出實驗儀器	T08
3	市電插座輸出實驗儀器	T22
1、實訓工具
1	數字萬用表	6	十字小螺絲刀
2	剝線鉗	7	一字大螺絲刀
3	尖嘴鉗	8	一字小螺絲刀
4	斜口鉗	9	鑷子
5	十字大螺絲刀	10	剪刀
2、電動機
1	三相異步電動機
2	雙速異步電動機
3	直流電動機
3、實訓器件
1	交流接觸器	4只
2	熱繼電器	2只
3	通電延時繼電器	1只
4	斷電延時繼電器	1只
5	組合開關	2只
6	行程開關	2只
7	三相漏電保護	1只
8	30A熔斷器	5只
9	急停開關	1只
10	按鈕	3只
11	6.3V指示燈	1只
12	24V指示燈	1只
13	36V指示燈	1只
14	220V指示燈	1只
15	倒順開關	1只
16	電壓表	1只
17	電流表	3只
18	電流互感器	3只
19	雙聯開關	2只
20	聲控開關	1只
21	觸摸開關	1只
22	白熾燈	1只
23	日光燈	1只
24	啟輝器	1只
25	鎮流器	1只
26	三相四線有功電度表	1只
27	電子式單相電度表	1只
28	單相漏電開關	1只
29	降壓電阻	3只
30	整流二極管	4只
31	布線槽	若干
32	接線端子	若干

---
