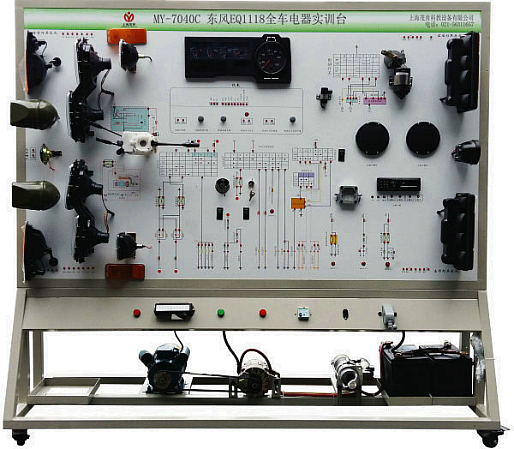

EQ1118G全車電器實訓臺

一、EQ1118G全車電器實訓臺-產品簡介：
本產品以東風EQ1118G柴油機全車電器實物為基礎，展示燈光系統、儀表系統、發動機預熱系統、起動系統、充電系統、喇叭系統、雨刮系統的組成結構和工作原理及過程。本實訓臺功能齊全、操作方便、安全可靠。

二、結構組成：
原車燈光系統、儀表系統、發動機預熱系統、起動系統、充電系統、點火開關、喇叭系統、雨刮系統、故障設置系統、移動臺架等。
三、功能特點：
1、可運行全車電器系統，展示全車電器系統的組成結構及原理。
2、操縱各種電器開關及按鈕，可真實演示汽車電器各系統的工作過程。
3、故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4、執行元器件用LED 燈顯示工作狀態。
5、面板上繪有彩色UV平板噴繪原理圖，學員可直觀對照原理圖和實物，認識和分析整車電器各系統的工作原理。
6、面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
7、實訓臺面板上繪有的彩色噴繪原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析各控制系統的工作原理。
8、實訓臺加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。
9、實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
五．技術參數：
1、設備外形：2080×650×1800mm (長×寬×高)
2、動力電源：220V交流電壓；
3、工作電壓：24V直流電壓；
4、工作溫度：-50℃～50℃；
5、蓄電池：60AH/24V
