汽車市場轉型新能源 環境不容污染
汽車行
業的發展過猛，燃油和柴油的燃燒污染環境，使全球的氣候發生嚴重的變化。而且能源損耗巨大，在現時代能源緊缺，一種可再生無污染的能源是現今各國追求的方向，必進能源是有限的，用了就少了，一直延續使用終有用盡的一天。新能源技術運用成了主要的發展方向，它可以取代原有的能源需求，又無污染的危險，最大的有點在于取之不盡，用之不竭。
由此可知，新能源取代原有的能源是必然的結果。從我國的發展來看，國家從原有的燃油和柴油汽車轉型成新能源汽車是一個關鍵性的改變，也是大勢所趨。然而新能源技術的開發運用是一項兼具的技術，在現今還未完善的新能源開發技術上，我國在新能源汽車的開發中，還存在著汽車行程和電池充電的技術問題。對于新能源汽車來說，電池就是它的生命，沒有完善的電池充電技術，新能源汽車仍未能取代汽車。
為發展新能源技術，我國推出一系列扶持政策及財政補助的優化條件，并且大力開發新能源汽車專業與新能源專業，致力于培養優秀的技術人才，為國家新能源技術的發展提供保障。
新能源汽車專業與新能源專業的人才培養，依賴于專業實訓設備的操作，好的實訓設備能夠給出好的實訓結果，讓培訓人員上崗后們可以直接上位，并能不斷的開發新能源的技術領域，與實際相接近。
我上海茂育公司是一家自足研發的企業，生產一大批新能源實訓設備，為學校的要求提供保障，也可根據各大、中、小院校、職校、技校的要求進行量身訂制，以下為公司推進的電池軟件的設備相關信息：
一、新能源汽車專業電池實訓設備
1、MYXNQ-021 太陽能電池管理系統示教板
型號：茂育
1）功能特點
a. 該設備完整展示了電動汽車的太陽能電池管理系統，可以動態模擬電動汽車太陽能電池管理系統的運行狀態與工作過程。
b. 示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車太陽能電池管理系統結構原理圖和實物，認識和分析電動汽車太陽能電池管理系統的工作原理。
c. 示教板面板上安裝有點火開關、太陽能板，陽光模擬器，太陽能管理模塊，蓄電池，DA/DA轉換電路與操縱開關。
d. 示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
e. 示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
2）技術參數
a. 外接電源：交流220V±10% 50Hz
b. 工作電壓：直流12V
c. 工作溫度：-40℃～+50℃
d. 外形尺寸：1240×600×1700mm(長×寬×高)
3）實驗項目
a. 太陽能電池發電原理實驗
b. 不同光源對太陽能電池的差異
c. 溫度對太陽能電池的差異
d. 不同輻射度的無負載電壓與短路電流
e. 太陽能電池串聯連接
f. 太陽能電池串聯連接時有遮蔽現象
g. 太陽能電池并聯連接
h. 太陽能電池并聯連接時有遮蔽現象
i. 太陽能電池的電壓-電流特性曲線
j. 太陽能電池/蓄電池充放電控制實驗
k. 太陽能電池/DA-DA升壓給電動車充電實驗
2、MYXNQ-018 144V純電動汽車BMS（電池管理系統）實訓考核裝置
型號：茂育 奇瑞原電動汽車平臺
1）功能特點
a. 該設備完整展示真實電動汽車的電池組管理控制系統，可以動態真實演示電池組管理控制的的運行工況。
b. 實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車電池組管理控制原理圖和實物，認識和分析電動汽車電池組管理控制系統的工作原理與工作過程。
c. 實訓臺面板上安裝有真實電動汽車的點火開關、工況開關、油門踏板、擋位開關、制動開關、帶CAN通訊的儀表（轉速表、電流指示表、電池檢測信息）、BMS電池管理控制單元與電池組、車載充電器與插口等附件，并輔以發光二極管進行系統流向的動態指示，還設有一臺真實電動車電機用來演示電動機的工作狀態。
d. 整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，實訓臺底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
e. 檢測臺與運行臺用航空插頭，真實運行電動汽車的電池組管理控制系統。
f. 安裝國標充電槍與插口，可進行電動汽車真實充電操作與控制。
2）技術規格
a. 外接電源：原電動汽車電源
b. 工作電壓：原電動汽車電源
c. 工作溫度：-40℃～+50℃
d. 檢測臺外形尺寸：1240*600*1700mm(長×寬×高)
e. 運行臺外形尺寸：1000*600*1200mm(長×寬×高)
f. 顏色：7032
g. 鋼管：40*40*3mm
h. 機柜：1.5mm冷板沖壓成形，背面設置維修門；
i. 移動腳輪：100*60mm
3）實訓項目
a．可真實運行汽車電動動力驅動系統，展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
b．操縱點火開關與調節開關，可真實演示汽車電動動力系統的各工況工作過程。
c. 真實運行電動動力系統啟動工作過程
b. 真實運行電動動力系統低速行駛工作過程
e. 真實運行電動動力系統一般行駛工作過程
f. 真實運行電動動力系統全速行駛工作過程
g. 真實運行電動動力系統減速行駛工作過程
h. 真實運行電動動力系統停車行駛工作過程
i. 模擬電動動力系統制動回收工作過程
3、MYXNQ-16 磷酸鐵鋰電池單體解剖模型
型號：磷酸鐵鋰電池單體
1） 產品簡介
選用電動汽車用磷酸鐵鋰電池實物為基礎，采用線切割，激光切割等工藝進行局部解剖，可清楚展示電池結構，方便進行工作原理等教學，配有詳細教學資料。
2） 技術規格
磷酸鐵鋰電池單體：12V鋰電池，40AH容量
外形與顏色
設備外形：400×300×300mm (長×寬×高)
安裝底座顏色：7032（用戶可選擇各種顏色）
3）制造工藝
a. 設備底座架
a-1 鋼性結構焊接
a-2 冷板成形（厚1.5mm）
a-3 表面采用亞光灰噴塑工藝，厚度0.3mm.
b. 膠墊
a-1 防震膠墊
a-2 防震膠墊與底座用M6*4螺絲固定。
二、新能源專業電池設備：

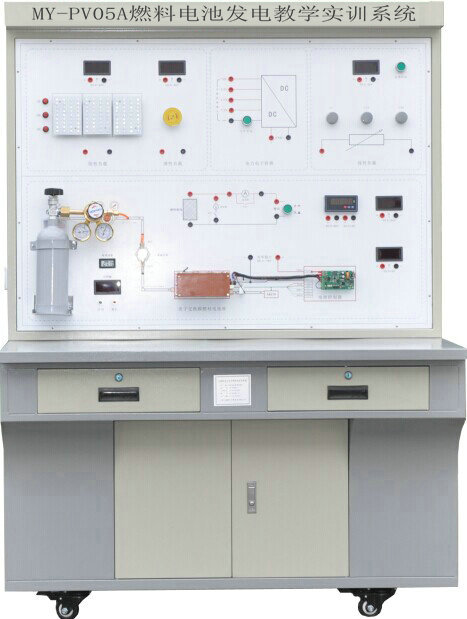

1、MY-PV05A 燃料電池發電教學實訓系統
1）產品概述:
質子交換膜燃料電池是一種將燃料氫氣作為還原劑與空氣中的氧氣作為氧化劑進行電化反應，并將化學能直接轉換成電能的高效發電裝置（化學反應式為H2＋1/2O2® H2O）。燃料電池可以作為發電站或車輛的動力源。燃料電池與內燃機相比，最突出的優點是高的能量轉化效率和極低的環境污染，在現實生活中電能是一種清潔的能源，因此燃料電池輸出的是清潔的能源。
為響應國家節能減排號召，促進新能源生力軍健康、和諧發展，針對廣大院校需求，我司研制并生產了《燃料電池發電教學實訓系統》。
應用范圍：主要面向職高、大學、研究生、以燃料電池發電為主課題的研究和培訓。
系統由自吸式PEM燃料電池堆、金屬氫化物氫瓶及其組件燃料電池控制器、直流線性負載，交流線性負載，直流感性負載和測試儀表組成。
2）各部件參數：
◆ 燃料電池
燃料電池是本教學平臺的核心組成部分，將氫瓶供給的氫氣轉換成電能，供負載使用。
產品優勢:具有重量輕，體積小，便于攜帶；靜音設計；結構簡單，可靠性高：啟動速度快，響應時間短，適合于各種應用環境；環境適應性好，適應各種天氣變化；
其規格如下：
◆ 電池功率為50w；
◆ 開路電壓為15～30V；
◆ 工作電壓為11V時，電流為4.15A，電池溫度為41.5℃；
◆ 風機電壓為10.5V；
◆ 尾氣排放閥排氣間隔為12秒，每次排氣時間為0.3秒。
燃料電池安裝要注意通風，確�？諝忭槙沉魍ǎ兄c反應空氣的吸入和電池的散熱。安裝時將燃料電池平放，風扇朝上，散熱口朝下，尾氣排放口通過排氣管接電池閥，接上燃料氣瓶即可發電。
◆ 金屬氫化物氫瓶
◆ 金屬氫化物氫瓶用來給燃料電池供應燃料，其規格為：
◆ 貯氫容量（ 20℃）： 500L
◆ 放氫流速（ 20℃）： >5L/min
◆ 放氫壓力（ 20℃）： ≥0.3MPa
◆ 使用環境溫度：0～60℃
◆ 產品氫純度：99.99％～99.9999％
◆ 原料氫： ≥98％（普通工業氫）
◆ 充氫壓力：2.0～3.0MPa
◆ 充氫環境溫度：0～40℃
◆ 熱交換方式：空氣自然對流或強制對流
◆ 重量：4.5kg
◆ 外形尺寸：長420mm，直徑50mm
◆ 金屬氫化物氫瓶具體使用規則見附件B。
鋼瓶（帶減壓閥門和壓力表）
用來給金屬氫化物充氣，使用使要符合氫氣使用安全技術規程(GB 4962-85) 。
本實驗系統可以使用如下規格瓶裝氫氣：
◆ 容積：4L
◆ 壓力：15MPa
◆ 氫氣純度：99.999％高純氫
◆ 減壓器規格：最大輸入壓力（25MPa）
最大輸出壓力（0.25MPa）
◆ 充氫具體操作見附件C。
儀表
電流表：本教學平臺共有2個電流表，量程和誤差分別為AC 5A和DC 20A±0.2％。用來測量燃料電池輸出總電流和交流電參數。
電壓表：本教學平臺共有2個電壓表，量程和誤差分別為AC 500V和DC 50V±0.2％。用來測量燃料電池輸出電壓、負載電壓和交流輸出電壓。
計時器：本教學平臺共有1個計時器，量程為100小時，主要用來累計氫瓶使用時間，以便準時充氣。當開啟電堆時按下計時器的計時按鈕，關閉電堆前按停止按鈕保存數據，清除累計時間可按清除按鈕。
溫度表：本教學平臺有1個溫度表，量程和誤差分別是-19.9～99.9℃和±1％。用來反映環境溫度。
負載
線性負載：是一個變阻箱，阻值變換范圍為0～1999歐姆，阻值最小變化值為0.1歐姆；最大可承受功率為10W。
感性負載：是一個額定電壓為12V,轉速為1440r/min的軸流風機。
DC/AC
本教學平臺共有7個DC/AC電源模塊:
a. DCW300-12S12（1個）：將燃料電池發出的直流19V電能轉換為AC220V±5％的交流電壓，為負載和其他供電。技術參數：輸入電壓范圍9～18V，輸出電壓Ac220V，輸出電流1.2A，輸出功率300W。
b. DCN200-12S09（1個）：將10-28V直流電壓轉換為186～260V±5％的交流電壓，向電網進行反向送電（并網）。
3）技術參數：
◆ AC標準電壓范圍： 90V-140V/180V-260VAC
◆ AC頻率范圍： 55Hz~63Hz/45Hz~53Hz
◆ 輸出電流總諧波失真： THDIAC <5%
◆ 相位 差： <1%
◆ 島效應保護： VAC;f AC
◆ 輸出短路保護： 限流
◆ 顯示方式： LED
◆ 待機功耗： <2W
◆ 夜間功耗： <1W
◆ 環境溫度范圍： -25 ℃~60℃
◆ 環境濕度： 0~99%(Indoor Type Design)
緊急停止開關和漏電保護器
為了保護本教學平臺的重要部件，避免一些由于人為的操作失誤而導致的重大事故的發生，我們在電源前端重要部件前加入了緊急停止開關和漏電保護開關，
4）實驗項目：
實驗1、燃料電池能量轉換原理實驗；
實驗2、反應條件對燃料電池堆性能影響實驗；
實驗3、燃料電池堆負載實驗；
實驗4、燃料電池堆在恒定負載條件下V-I、P-I特性實驗；
實驗5、燃料電池堆在變化負載條件下V-I、P-I特性實驗；
實驗6、電力電子轉換實驗；
實驗7、燃料電池驅動線性負載實驗；
實驗8、燃料電池驅動LED陣列實驗；
實驗9、燃料電池驅動電機實驗；
實驗10、燃料電池燃料電池對移動設備供（充）電實驗
實驗11、燃料電池燃料電池驅動感性負載實驗；
實驗12、燃料電池燃料電池驅動并網模塊并網實驗；
實驗13、線形負載和燈泡負載電堆性能實驗。
實驗14、恒值負載電堆性能實驗。
實驗15、不同溫度電堆性能曲線實驗。
實驗16、不同壓力電堆性能曲線實驗。
實驗17、不同尾氣排放量電堆性能曲線實驗。
實驗18、最佳電堆性能曲線實驗。
實驗19、不同類型電堆性能評價實驗。

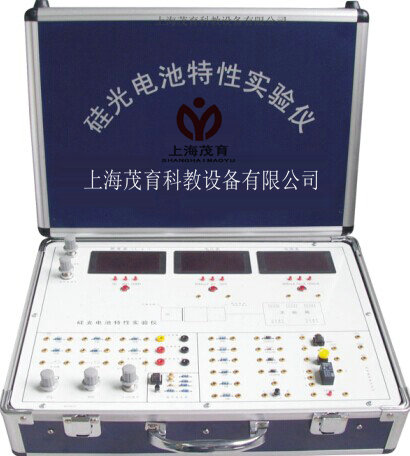

2、MY-PV02 硅光電池光伏特性綜合實驗儀
1）產品概述：
該設備是一個太陽能光伏發電系統，通過它可以學習并掌握硅光電池的工作原理，掌握硅光電池的基本特性、掌握硅光電池基本特性測試方法，了解硅光電池的基本應用，為控制器和逆變器工作原理提供一個實用的教學、試驗、演示平臺。
2）功能用途：
◆ 研究太陽能電池的基本特性：太陽能電池的開路電壓和閉路電流，電流密度、太陽能電池的輸出伏安特性，功率因子測定預分析等。
◆ 太陽能電池的溫度特性研究及PN結V/I特性。
◆ 研究太陽能電池量子效率，光譜透過率以及與入射光強度、入射角度的關系等。
3）技術要求：
◆ 供電電源：220V±10%，頻率：50Hz
◆ 模擬光源：220V/350W高壓氙燈
◆ 光譜范圍：360-1100nm；
◆ 太陽能電池功率：15W；
◆ 電流測量范圍: DC20mA、DC200mA、DC2A、DC20A四檔0—20A；
◆ 電流測量準確度：0.2%。
◆ 短路電流密度重復性：<1%；
◆ 電壓測量范圍：DC200mV、DC2V、DC20V、DC50V四檔
◆ 電壓測量準確度：0.2% ；
◆ 測試負載電阻：0—99.9KΩ
◆ 測試結果重復性<±0.5%
◆ 測試樣品尺寸： ≥156x156mm（可定制更大尺寸）
◆ 照度計：量程1-2000Lx、2000-20000Lx和20000-50000Lx三檔手動切換
◆ 環境檢測單元：可對環境溫度、濕度實時液晶屏顯示，并顯示實時時鐘和可設置鬧鐘。
◆ 100W逆變器；可對交流220V不同負載進行試驗；
◆ 蓄電池：標稱電壓：12V；標稱容量：7.2Ah
◆ 控制器：12V/24V自動切換，10A。設有電池板檢測指示燈，蓄電池容量指示燈，負載指示燈，可對各個部件進行實時檢測。
◆ 工作模式：連續模式
4）設備主要配置：
◆ 單晶硅、多晶硅、非晶硅、微晶硅： 各2塊
◆ 有機太陽電池、聚合物太陽電池： 各2塊
◆ 測試負載電阻模塊 ： 1套
◆ 測試光譜部件 ： 1套
◆ 其他標配。
5）售后服務和培訓：
◆ 提供一年免費保修
◆ 免費培訓、實驗指導書
3、MY-PV32 燃料電池發電全檢測型實驗系統
1）概述：
本系統主要用于研究風冷型質子交換膜燃料電池堆的性能檢測方法、控制策略、性能評價方法。實現燃料電池發電系統參量的全檢測，對影響電堆電氣輸出特性的重要參數進行監控，與上位機之間的數據傳輸。在此基礎上，研究不同操作條件下電堆輸出性能變化趨勢，改進控制算法，提高系統控制性能；優化電堆運行的操作條件，提高系統的發電效率。
2）系統定位及特色：
a. 實現燃料電池系統的電壓、電流、功率、氫氣流量、氫氣壓力、電堆溫度、風扇電壓、環境溫度的檢測與顯示。
b. 實現電堆溫度和尾氣排放控制。
c. 制定燃料電池性能測試規則，建立電堆性能評價模型。
d. 設計制作全檢測型燃料電池性能分析實驗系統平臺。
e. 電堆功率100W，儀表由系統獨立12V供電，系統耗氫1.5L/min，Labview顯示界面編程。
f. 線性負載60W、可選電子負載300W、阻性負載（LED陣列）50W。
3）實驗內容：
a. 線形負載和燈泡負載電堆性能實驗
b. 電堆溫度尋優實驗
c. 電堆溫度控制實驗
d. 氫氣壓力控制實驗
e. 電堆濕度控制實驗
f. 電堆性能檢測實驗
g. 不同操作條件的電堆性能變化實驗

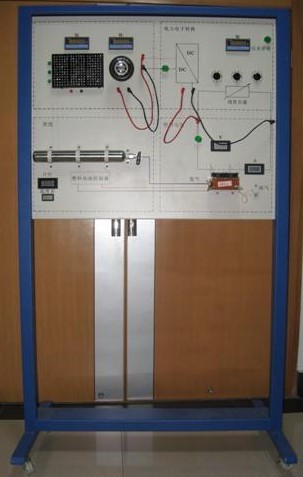

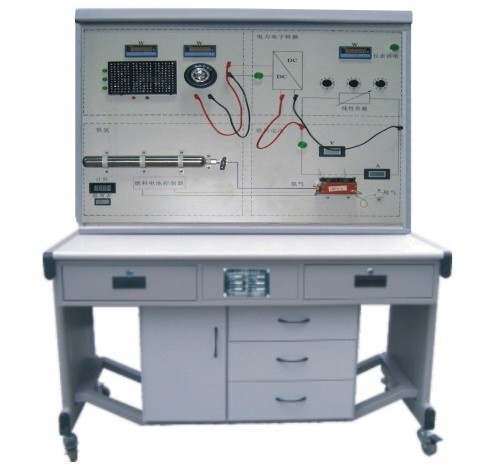

4、MY-PV05B 燃料電池教學實驗平臺
1）概述
應用范圍：主要面向職高、大學、研究生、以燃料電池發電為主課題的研究和培訓。
系統由自吸式PEM燃料電池堆、金屬氫化物氫瓶及其組件燃料電池控制器、直流線性負載，交流線性負載，直流感性負載和測試儀表組成。
2）各部件參數
◆ 燃料電池
燃料電池是本教學平臺的核心組成部分，將氫瓶供給的氫氣轉換成電能，供負載使用。
產品優勢:具有重量輕，體積小，便于攜帶；靜音設計；結構簡單，可靠性高：啟動速度快，響應時間短，適合于各種應用環境；環境適應性好，適應各種天氣變化；
其規格如下：
電池功率為50w；
開路電壓為15～30V；
工作電壓為11V時，電流為4.15A，電池溫度為41.5℃；
風機電壓為10.5V；
尾氣排放閥排氣間隔為12秒，每次排氣時間為0.3秒。
燃料電池安裝要注意通風，確�？諝忭槙沉魍ǎ兄c反應空氣的吸入和電池的散熱。安裝時將燃料電池平放，風扇朝上，散熱口朝下，尾氣排放口通過排氣管接電池閥，接上燃料氣瓶即可發電。
◆ 金屬氫化物氫瓶
金屬氫化物氫瓶用來給燃料電池供應燃料，其規格為：
貯氫容量（ 20℃）： 500L
放氫流速（ 20℃）： >5L/min
放氫壓力（ 20℃）： ≥0.3MPa
使用環境溫度：0～60℃
產品氫純度：99.99％～99.9999％
原料氫： ≥98％（普通工業氫）
充氫壓力：2.0～3.0MPa
充氫環境溫度：0～40℃
熱交換方式：空氣自然對流或強制對流
重量：4.5kg
外形尺寸：長420mm，直徑50mm
金屬氫化物氫瓶具體使用規則見附件B。
鋼瓶（帶減壓器）
用來給金屬氫化物充氣，使用使要符合氫氣使用安全技術規程(GB 4962-85) 。
本實驗系統可以使用如下規格瓶裝氫氣：
容積：40L
壓力：15MPa
氫氣純度：99.999％高純氫
減壓器規格：最大輸入壓力（25MPa）
最大輸出壓力（0.25MPa）
充氫具體操作見附件C。
燃料電池教學實驗平臺儀表：
電流表：本教學平臺共有1個電流表，量程和誤差分別都是5A和±0.2％。用來測量燃料電池輸出總電流。
電壓表：本教學平臺共有1個電壓表，量程和誤差分別都是20V和±0.2％。用來測量燃料電池輸出電壓。
功率表：本教學平臺有3個功率表，量程為：電流輸入5A，電壓輸入25V,功率輸入125W（精度±(0.5％+2個字)），分別用來測量線性負載，感性負載，阻性負載的功率；
計時器：本教學平臺共有1個計時器，量程為100小時，主要用來累計氫瓶使用時間，以便準時充氣。當開啟電堆時按下計時器的計時按鈕，關閉電堆前按停止按鈕保存數據，清除累計時間可按清除按鈕。
溫度表：本教學平臺有1個溫度表，量程和誤差分別是-19.9～99.9℃和±1％。用來反映環境溫度。
按鈕
本教學平臺有3個大按鈕和3個小按鈕。
3 個大按鈕：分別用來控制儀表供電、電堆輸出、負載通斷；
3 個小按鈕：用來控制3組LED燈，根據負載的要求選擇1組、2組或3組LED燈。
負載
線性負載：是一個變阻箱，阻值變換范圍為0～99.9歐姆，阻值最小變化值為0.1歐姆；最大可承受功率為50W。
感性負載：是一個額定電壓為12V,轉速為340r/min的直流電機（帶動車輪）。
阻性負載：是一個由LED燈組成的陣列，分為紅，黃，綠三塊，每塊額定電壓12V，總功率為20W左右。使用時分別按下各LED燈組小按鈕，可以點亮各LED燈組，可根據功率配合使用。
DC/DC
本教學平臺共有7個DC/DC電源模塊。
a. DCW50-12S12（1個）：將燃料電池發出的直流電轉換為12V±5％的直流電壓，為負載和其他DC/DC供電（1個）。技術參數：輸入電壓范圍9～18V，輸出電壓12V，輸出電流4.2A，輸出功率50W。
b. DCN5-12S09（6個）：將12V直流電壓轉換為9V±5％的直流電壓，給電流表、電壓表、功率表及計時器供電。技術參數：輸入電壓12V，輸出電壓9V，輸出電流400mA，電源輸出功率5W。
紅外測溫儀
型號為FTIKE88A，用來測量電堆溫度，測量范圍-50℃-280℃。
保險絲
為了保護本教學平臺的重要部件，避免一些由于人為的操作失誤而導致的重大事故的發生，我們在一些重要部件前加入了保險絲，具體規格如下：
a. 電流表前的保險絲（1個）：熔斷電流 5A；
b. 功率表電流輸入端保險絲（3個）：熔斷電流 5A；
注意：保險絲并不是萬能的，只是起到一個相對保護的作用，在操作中應盡量避免人為的操作失誤！
其它：方式選擇開關、啟停按鈕、負載測試旋鈕；
3）燃料電池教學實驗平臺實驗項目
實驗1、燃料電池能量轉換原理實驗；
實驗2、反應條件對燃料電池堆性能影響實驗；
實驗3、燃料電池堆負載實驗；
實驗4、燃料電池堆在恒定負載條件下V-I、P-I特性實驗；
實驗5、燃料電池堆在變化負載條件下V-I、P-I特性實驗；
實驗6、電力電子轉換實驗；
實驗7、燃料電池驅動線性負載實驗；
實驗8、燃料電池驅動LED陣列實驗；
實驗9、燃料電池驅動電機實驗；
