傳感器檢測與轉換技術實驗臺

MY-317A 傳感器檢測與轉換技術實驗臺（36種傳感器）是適應不同類別，不同層次的專業要求，該設備主要用于各大、中專院校開設的“自動檢測技術/傳感器原理與技術/非電量電測技術/工業自動化儀表與控制/機械量電則”等課程的實驗需要。該設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。

二、主要結構：

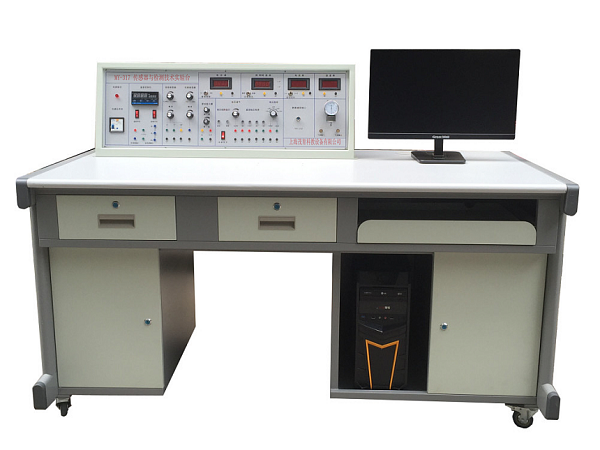

  該設備由實驗桌，實驗臺，傳感器、實驗?zāi)�塊、位移臺架、數據采集卡及處理軟件組成。（外形尺寸：1600×700×1100mm）
1、實驗桌：規格：1600×700×780mm，實驗桌的兩個特點柜可分別安放實驗?zāi)０搴陀嬎銠C(jī)主機及鍵盤，中間抽屜安放傳感器。實驗桌面板采用密度板，防火板粘面后成形制作。實驗臺規格：920×280×340mm。
2、傳感器：傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器，透明直觀。每個獨立傳感器上印有原理圖與接線口，方便實驗，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口，有助于學生增加感性認識、提高實驗效果。
4、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
5、可根據用戶要求，或增或減實驗項目。
三、主要技術參數：
（一）顯示儀表要求：
1、實訓臺提供四組直流穩壓電源：±5V、±15V輸出，，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
4、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
5、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999Pem。
6、溫度表：0-150℃度，精度1%。
7、高精度溫度控制調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
8、機械式壓力表：0-40Kpa，精度2%。
（二）三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz，共振頻率12Hz左右。
（三）數據采集卡及處理軟件：
    數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。USB、RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等等。
四、技術參數：

輸入電源	AC220V 50Hz	直流電源	±5V ±15V
直流電源	±2V~±10V	直流電源	2 V ~24V
穩壓系數	±1%	電壓紋波	≤10mV
非線性誤差	≤5%	測量精度	≤1%
功耗	100VA	輸出電流	1A

五、傳感器種類及技術指標：

序號	實 驗 模 塊	傳 感 器 名 稱	量 程	精 度
1	電阻霍爾式傳感器模塊	電阻式傳感器	± 2mm	± 1.5%
2		霍爾式傳感器	≥ 2mm	0.1%
3	電容式傳感器模塊	電容式傳感器	± 5mm	± 1.3%
4	電感式傳感器模塊	電感式傳感器	± 5mm	± 3%
5	光電式傳感器模塊	光電式傳感器	0-2400轉/分	≤ 1.5%
6	渦流式傳感器模塊	渦流式傳感器	≥ 1mm	± 3%
7	溫度式傳感器模塊	溫度式傳感器	0-100℃	± 2%
8		磁電式傳感器		0 .5V/m
9	壓電式加速度傳感器模塊	壓電式加速度傳器	1-30Hz	± 2%/s
10	光纖式傳感器模塊	光纖式傳感器	≥1.5mm	± 1.5%
11	壓力傳感器模塊	壓力傳感器	0-50kpa	± 2%
12	超聲波傳感器模塊	超聲波傳感器	20-60cm	1cm
13		MQ3氣敏傳感器	50-200ppm
14	濕敏傳感器模塊	濕敏傳感器	10-95%RH	± 5%
15		霍爾式測速傳感器	0-2400 轉/分	± 1.5%
16		渦流測速傳感器	0-2400轉/分	≤ 1.5%
17		磁電測轉速傳感器	0-2400轉/分	≤ 1.5%
18		轉速傳感器	0-2400轉/分	≤ 1.5%
19	熱電偶、熱電阻傳感器模塊	K 型熱電偶傳感器	0-100℃	± 3%
20		E型熱電偶傳感器	0-100℃	± 3%
21		Pt100鉑電阻傳感器	0-100℃	± 3%
22		Cu50銅電阻傳感器	0-100℃	± 3%
23	移相器、相敏檢波器模塊
24	熱釋電紅外傳感器模塊	熱釋電紅外傳感器		3200V/W
25	硅光電池傳感器模塊	硅光電池傳感器		0.35A/W
26	集成溫度LM35傳感器模塊	集成溫度LM35傳感器	0-100℃	± 2%
27	PN結、正與負溫?zé)崦綦娮?br /> 傳感器模塊	PN結溫度傳感器	0-100℃	± 3%
28		正溫?zé)崦綦娮鑲鞲衅?/td>	0-100℃	± 3%
29		負溫?zé)崦綦娮鑲鞲衅?/td>	0-100℃	± 3%
30	光敏二極管、光敏三極管 與光敏電阻傳感器模塊	光敏二極管傳感器	隨光照度變化	± 3%
31		光敏三極管傳感器	隨光照度變化	± 3%
32		光敏電阻傳感器	電阻隨光變化	± 3%
33		PSD位置傳感器
34	扭矩傳感器模塊	扭矩傳感器	0-6000gcm	±2%Fs
35	光柵位移傳感器模塊	光柵位移傳感器	0-25mm
36		CCD實驗儀

六、傳感器配備清單：

序號	器 件 名 稱	單位	數量	序號	器 件 名 稱	單位	數量
1	電阻式霍爾式傳感器轉換電路	塊	1	38	霍爾式轉速傳感器	個	1
2	電容式傳感器轉換電路	塊	1	39	轉速傳感器	個	1
3	電感式傳感器轉換電路	塊	1	40	K型熱電偶傳感器	個	1
4	光電式傳感器轉換電路	塊	1	41	E型熱電偶傳感器	個	1
5	渦流式傳感器轉換電路	塊	1	42	Pt100鉑電阻傳感器	個	1
6	溫度式傳感器轉換電路	塊	1	43	Cu50銅電阻傳感器	個	1
7	壓電加速度式傳感器轉換電路	塊	1	44	熱釋電紅外傳感器	個	1
8	光纖式傳感器轉換電路	塊	1	45	硅光電池傳感器	個	1
9	壓力傳感器轉換電路	塊	1	46	集成溫度LM35傳感器	個	1
10	超聲波傳感器轉換電路	塊	1	47	PN結溫度傳感器	個	1
11	濕敏傳感器轉換電路	塊	1	48	正溫?zé)崦綦娮鑲鞲衅?/td>	個	1
12	熱電偶熱電阻傳感器轉換電路	塊	1	49	負溫?zé)崦綦娮鑲鞲衅?/td>	個	1
13	移相器、相敏檢波器模塊	塊		50	光敏二極管傳感器	個	1
14	熱釋電紅外傳感器轉換電路	塊	1	51	光敏三極管傳感器	個	1
15	硅光電池傳感器模塊	塊	1	52	光敏電阻傳感器	個	1
16	集成溫度LM35傳感器模塊	塊	1	53	PSD位置傳感器	個	1
17	PN結、正與負溫?zé)崦綦娮鑲鞲衅髂�塊	塊	1	54	扭矩傳感器	個	1
18	光敏二極管、光敏三極管 與光敏電阻傳感器模塊	塊	1	55	光柵位移傳感器	個	1
19	扭矩傳感器模塊	塊	1	56	CCD實驗儀	個	1
20	光柵位移傳感器模塊	塊	1	57	加熱溫度室	個	1
21	電阻式傳感器	個	1	58	學生凳	張	2
22	電容式傳感器	個	1	59	實驗臺	臺	1
23	霍爾式傳感器	個	1	60	位移臺架	套	1
24	電感式傳感器	個	1	61	光纖位移臺架	個	1
25	光電式傳感器	個	1	62	測微器	把	1
26	渦流式傳感器	個	1	63	壓力表	只	1
27	渦流測速傳感器	個	1	64	橡皮氣囊	個	1
28	溫度式傳感器	個	1	65	三通管	個	1
29	磁電式傳感器	個	1	66	鐵片、銅片、鋁片各一	個	3
30	磁電測速傳感器	個	1	67	溫度計0-100℃	支	1
31	壓電加速度式傳感器	個	1	68	Φ8×4磁鋼	塊	1
32	光纖式傳感器	個	1	69	超聲波反射擋板	塊	1
33	壓力傳感器	個	1	70	說明書實驗指導書	本	1
34	超聲波發射傳感器	個	1	71	連接導線	根	25
35	超聲波接收傳感器	個	1	72	微機連接線	根	1
36	氣敏傳感器	個	1	73	數據采集處理軟件	盤	1
37	濕敏傳感器	個	1

七、實驗項目：（帶※號為思考實驗）：

實驗一 電阻式傳感器的單臂電橋性能實驗 實驗二 電阻式傳感器的半橋性能實驗 實驗三 電阻式傳感器的全橋性能實驗 實驗四 電阻式傳感器的單臂、半橋和全橋的比較實驗 實驗五 電阻式傳感器的振動實驗* 實驗六 電阻式傳感器的電子秤實驗* 實驗七 變面積式電容傳感器特性實驗 實驗八 差動式電容傳感器特性實驗 實驗九 電容傳感器的振動實驗* 實驗十 電容傳感器的電子秤實驗* 實驗十一 差動變壓器的特性實驗 實驗十二 自感式差動變壓器的特性實驗 實驗十三 差動變壓器的性能實驗 實驗十四 激勵頻率對差動變壓器特性的影響 實驗十五 差動變壓器的振動實驗* 實驗十六 差動變壓器的電子秤實驗* 實驗十七 光電式傳感器的轉速測量實驗 實驗十八 光電式傳感器的旋轉方向測量實驗 實驗十九 接近式霍爾傳感器實驗 實驗二十 霍爾傳感器的轉速測量實驗 實驗二十一 霍爾傳感器的振動測量實驗 實驗二十二 渦流傳感器的位移特性實驗 實驗二十三 被測體材質對渦流傳感器特性的影響實驗 實驗二十四 渦流式傳感器的振動實驗 實驗二十五 渦流式傳感器的轉速測量實驗 實驗二十六 溫度傳感器及溫度控制實驗（AD590） 實驗二十七 K型熱電偶的溫度控制實驗 實驗二十八 熱電偶冷端溫度補償實驗* 實驗二十九 E型熱電偶的溫度控制實驗 實驗三十 Pt100鉑電阻的溫度控制實驗 實驗三十一 Cu50銅電阻的溫度控制實驗 實驗三十二 磁電式傳感器的特性實驗 實驗三十三 磁電式傳感器的轉速測量實驗 實驗三十四 磁電式傳感器的應用實驗* 實驗三十五 壓電加速度式傳感器的特性實驗

實驗三十六 光纖傳感器的位移特性實驗 實驗三十七 光纖傳感器的振動實驗 實驗三十八 光纖傳感器的轉速測量實驗 實驗三十九 壓阻式壓力傳感器的特性實驗 實驗四十 壓阻式壓力傳感器的差壓測量實驗* 實驗四十一 超聲波傳感器的位移特性實驗 實驗四十二 超聲波傳感器的應用實驗* 實驗四十三 氣敏傳感器的原理實驗 實驗四十四 濕度式傳感器原理實驗 實驗四十五 氣體流量的測定* 實驗四十六 移相器實驗 實驗四十七 相敏檢波器實驗 實驗四十八 低通濾波器實驗 實驗四十九 熱釋電紅外傳感器實驗 實驗五十 硅光電池光電特性實驗 實驗五十一 集成溫度傳感器LM35溫度特性實驗 實驗五十二 集成溫度傳感器LM35測溫實驗 實驗五十三 PN結溫度傳感器測溫控制實驗 實驗五十四 正溫?zé)崦綦娮铚囟忍匦詫嶒?br /> 實驗五十五 負溫?zé)崦綦娮铚囟忍匦詫嶒?br /> 實驗五十六 光敏二極管特性實驗 實驗五十七 光敏三極管特性實驗 實驗五十八 光敏電阻特性實驗 實驗五十九 光敏電阻應用實驗 以下是增強型實驗項目 實驗六十 PSD位置傳感器測定位置實驗 實驗六十一 PSD位置傳感器微振動測量實驗 實驗六十二 PSD位置傳感器用于自動定位系統* 實驗六十三 扭矩傳感器的性能實驗 實驗六十四 扭矩傳感器的不同形式 實驗六十五 光柵傳感器莫爾條紋與相距關系實驗 實驗六十六 光柵傳感器莫爾條紋的細分、計數實驗 實驗六十七 CCD圖像傳感器線（圓）徑測量實驗 實驗六十八 光學系統對CCD測徑系統的影響

---
