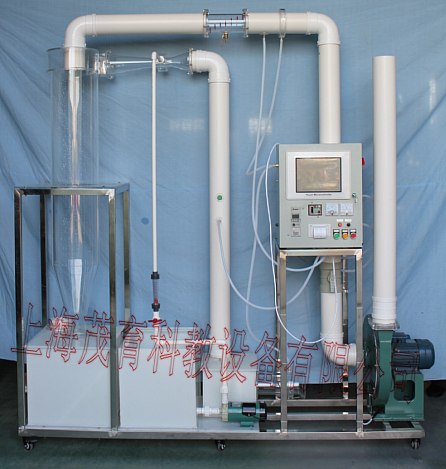

MYH-312B數據采集文丘里-旋風除塵組合裝置

數據采集文丘里-旋風除塵組合裝置-原理、用途及特點：
文丘里洗滌器是一種高效高能耗濕式除塵器（可除去1μm以下的塵粒），由收縮管、喉管、擴散管組成。含塵氣體以高速通過喉管，水在喉管處注入并被通過這里的高速含塵氣流撞擊成霧狀液滴，氣體中的塵粒之間、塵粒與液滴之間通過碰撞、凝并、凝聚等作用過程形成成較大帶水顆粒，并在隨氣流進入后續的旋風器中與氣體分離。在旋風分離器中，切向進入的含塵的水滴和氣流以一定的流動速度在旋風除塵裝置內壁作旋轉運動，粒子在隨氣流的旋轉中獲得離心力，而被甩向旋風除塵器內桶壁從而氣流中分離出來，附積在筒壁上的還有顆粒物的液體由于重力作用而流向下方的儲槽。通過固液分離后，清液返回注入文丘里的喉管處，泥灰漿定期外排。本公司提供的文丘里旋風除塵器組合模型產品適于教學實驗及演示之用。其針對教學實驗具有的特點是模型裝置實驗操作方便靈活；入口氣體流量（文丘里的喉管氣速、旋風除塵器的入口氣速）、入口顆粒物濃度和液氣比可按實驗要求方便地進行調整，特殊情況下，可設計成喉口面積可調的形式，從而有利于考察和了解不同操作參數對組合除塵裝置各自性能的影響，模型裝置配備了帶電腦輸出接口的自動數據測量、采集及處理系統，便于對實驗數據的采集、記錄、處理和總結；系統結構設計時除考慮節約占地外還考慮了設備的實驗操作和維護的方便性。
二、數據采集文丘里-旋風除塵組合裝置-主要技術參數及指標：（參考）
1、工作環境溫度：5℃～40℃
2、處理風量：100~250m³/h可調，
3、動力裝置布置為負壓式，
4、除塵效率約：90%~99% ，
5、壓力降：<3000Pa
6、氣體含塵濃度：0-50g/ m³可調 ，
7、旋風除塵器切向入口風速15~20m/s 可調，
8、文丘里喉管處氣體流速：50-100m/s可調，
9、液氣比0.4-1.2L/m³ 可調，
10、裝置外形尺寸：長2300mm寬500mm高2300mm、
11、可采用滑石粉或工業粉塵進行實驗 ，
12、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
13、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；、
三、主要配置：
1、在線進、出粉塵濃度檢測系統（日本進口傳感器）2套：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM；
2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±1%；
3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線制）、供電9-36VDC；
4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：
6、文丘里可調除塵器1套、透明有機玻璃材質、壁厚6mm、
7、旋風除塵器1套、透明有機玻璃材質、壁厚8mm、含卸除灰塵裝置；
8、1貯液箱1只、白色PP板材質、厚度10mm，500×500×500mm、底板上安裝有放空閥，方便將水排凈；
9、流量測量與調節：進水流量計1只：量程60~600L/h；
10、防腐蝕提升磁力水泵1臺、流量：27～32（L/min)、揚程：3.1～4.3（m）功率30W；
11、有機玻璃粉塵自動加料裝置1套：立式加料；
12、氣塵靜態混合器1套：采用箱式靜態混合器；
13、人工監測進出口2組、測壓環2組、透明測壓軟管1批；
14、離心通風機1臺：電源電壓：220V、功率1.1Kw、轉速2900r/min；
15、變頻器1套：控制風機轉矩調節風量大�。�
16、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、
17、 Ø 110連接管路及控制球閥
18、不銹鋼框架實驗臺（38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
四、教學資源組成:(虛擬實訓系統)。
3D軟件界面并有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查數據采集文丘里-旋風除塵組合裝置的貨品外觀，核實數據采集文丘里-旋風除塵組合裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供數據采集文丘里-旋風除塵組合裝置指導書和質保期，在質保范圍內提供對數據采集文丘里-旋風除塵組合裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臄?shù)據采集文丘里-旋風除塵組合裝置選型錯誤或設備購買數量錯誤，造成數據采集文丘里-旋風除塵組合裝置的退換貨要求，將不被接受；
4、設備貨期：對數據采集文丘里-旋風除塵組合裝置的發貨期為參考值，如您需要了解數據采集文丘里-旋風除塵組合裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對數據采集文丘里-旋風除塵組合裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數據采集文丘里-旋風除塵組合裝置的技術咨詢；

---
