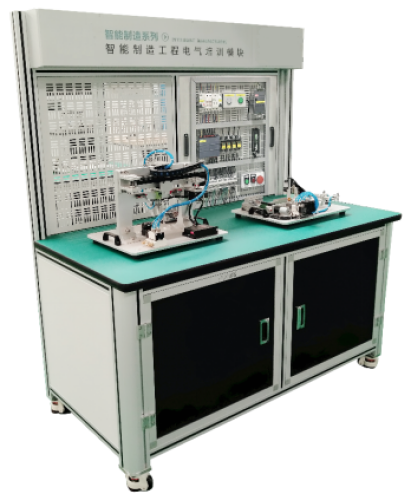

MYZN-01智能制造電氣實訓平臺

一、工作臺簡介
MYZN-01 智能制造電氣實訓平臺工作臺架是采用立式工作臺形式設計，采用鋁型材結構框架，木質材料桌面。配套有電氣安裝實驗網板、數字化信息采集系統，電氣控制系統等配套裝置。是可用于各種不同基礎培訓模塊放置與開展實驗的載體。
二、主要技術參數：
1、供電電源：AC220V 50Hz；
2、使用功率：0.7kW；
3、框架材料：鋁合金立柱框架；
4、桌面材料：高密度壓縮板材制作，表面具有防靜電桌墊；
5、封板材料：優質鈑金；
6、通訊方式：以太網；
7、實驗臺尺寸：約1500*750*1750mm。
三、配套控制器系統
采用CPU 1214C，緊湊型PLC控制器帶有1個PROFINET通信端口，集成輸入/輸出：14DI 24V直流輸入，10晶體管輸出24V直流，2模擬量輸入0-10V DC或0-20MA，供電：直流DC 20.4-28.8V。每一工作單元由一臺PLC承擔其控制任務，多臺實訓裝置可進行組合實現小型網絡化的控制。

(S7-1200控制器)

1、控制器主要技術參數：
1) 供電電源：DC24V；
2) 工作存儲器：100KB；
3) 裝載存儲器：4MB；
4) 保持性存儲器：10KB；
5) 集成I/O:14點輸入/10點輸出；
6) 模擬量輸入：2路輸入；
7) 通訊方式：PROFINET。
2、觸摸屏主要技術參數：
1) 通訊口：1個RS485、1個RS232、1個USB、1個網口；
2) 顯示屏：7寸；
3) 通訊方式：RS232、RS485、以太網通訊等；
4) 網線連接口：RJ45。
四、配置參考清單

序號	名稱	型號	數量	備注
1	工作臺	1.供電電源：AC220V 50HZ; 2.使用功率：0.7KW 3.框架材料：半弧形鋁合金立柱框架； 4.桌面材料：高密度壓縮板材制作，表面具有防靜電桌墊； 5.封板材料：優質鈑金； 6.通訊方式：以太網； 7.尺寸：15007501750mm。	1套
2	警示燈	1.燈管為發光二極管 2.DC24V 常亮型 3.紅/綠/黃三色	1只
3	開關電源	1.輸入：AC220V 50HZ； 2.輸出：DC24V 5A； 3.具有電流過載保護功能。	1只
4	PLC可編程序控制器	1.型號：S7-1200 1214C 2.I/O輸入:14點 3.I/O輸出：10點 4.模擬量輸入：2點	1套
5	觸摸屏	7寸 1個RS485、1個RS232、1個USB、1個網口	1臺
6	交流空開	1P+N 10C	1只
7	熔斷器座	RT18-32X	2只
8	熔斷器	10A	2只
9	模數化插座	三芯 10A	1只
10	插頭	三芯 10A	1只
11	中間繼電器+底座	DC24V MY4N-J	4套
12	電源指示燈	AC220V 紅色 Φ22開孔	1只
13	控制指示燈	DC24V 紅色 Φ16開孔	1只
14	啟動按鈕	DC24V 綠色 Φ22開孔	1只
15	停止按鈕	DC24V 紅色 Φ22開孔	1只
16	急停按鈕	DC24V 紅色 Φ22開孔	1只
17	雙層接線端子	UKK-05	20片

友情提示：
1、設備驗收：各采購單位收貨時請檢查智能制造電氣實訓平臺的貨品外觀，核實智能制造電氣實訓平臺的數量及配件，拒收處于受損狀態的智能制造電氣實訓平臺；
2、設備質保：茂育將為各采購單位提供智能制造電氣實訓平臺使用說明書和質保期，在質保范圍內提供對智能制造電氣實訓平臺的免費維修，超出條件承諾時提供對智能制造電氣實訓平臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>智能制造電氣實訓平臺選型錯誤或購買數量錯誤，造成智能制造電氣實訓平臺的退換貨要求，將不被接受；
4、設備貨期：對智能制造電氣實訓平臺的發貨期為參考值，如您需要了解智能制造電氣實訓平臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對智能制造電氣實訓平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關智能制造電氣實訓平臺的技術咨詢；
