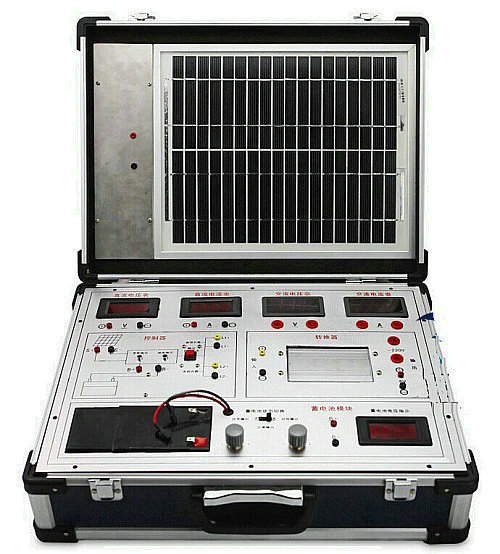

MY-PV01 太陽能光電教學實驗箱

太陽能光電教學實驗箱-主要是職高、大學、研究生、以太陽能光伏發電原理為主課題的研究和培訓實驗教學需求研制，幫助學生理解太陽能光伏發電原理，學習太陽能光電轉換的實際工程應用。
太陽能教學實驗箱是一個太陽能光伏供電系統，通過它可以為太陽能電池、控制器和正弦波逆變器工作原理提供一個實用的教學、試驗、演示平臺。其工作流程是先由太陽能電池組件將太陽能轉換為低壓直流電能，再通過控制器對12V蓄電池充電，同時也對后面的逆變器供電，逆變器將12V直流電轉變?yōu)?20V交流電，供給各種負載使用。
二、實驗箱功能：
實驗箱是一個太陽能光伏供電系統，通過它可以為太陽能電池、控制器和正弦波逆變器工作原理提供一個實用的教學、試驗、演示平臺。其工作流程是先由太陽能電池組件將太陽能轉換為低壓直流電能，再通過控制器對12V蓄電池充電，同時也對后面的逆變器供電，逆變器將12V直流電轉變?yōu)?20V交流電，供給各種負載使用。
三、技術參數：

1、太陽能電池組件：
1）Pm 10W
2）Vmp 18.0V
3）Imp 0.56A
4）Voc 22.30
5）Isc 0.60A
2、蓄電池容量：12V/7AH
3、太陽能控制器：
1）額定輸出電壓、電流：12V/2A;
2）蓄電池過充保護：14.40±0.2V，恢復13.8±0.2V
3）蓄電池過放保護：10.80±0.2V，恢復12.5±0.2V
4）兩種輸出模式：普通開/關模式、光控開/關模式
4、逆變器：
1）額定輸入電壓：10~15V
2）額定輸出電壓：AC220V±10%，50Hz±3Hz；DC5V
3）輸出波形：正弦波
4）額定輸出功率：150W
5）低壓關斷：9V~10V
6）過壓關斷：14.5~15.5
7）溫度保護：≥65℃
8）轉換效率：>90%
9）保護功能：過載、過壓、短路、低壓、高溫、反接
5、輸入電壓：AC220V/50Hz
6、工作環境：0℃~40℃，≤85%RH
7、外形尺寸：46×35 ×16cm
8、重量：約9.5KG
四、實驗內容：
1、太陽能電池光伏能量轉換實驗
2、環境對光伏轉換影響實驗
3、太陽能電池直接負載實驗
4、控制器工作原理實驗
5、控制器的過沖保護實驗
6、控制器的過放保護實驗
7、控制器的兩種輸出模式實驗
8、逆變器的低壓保護實驗
9、逆變器的過壓保護實驗
10、逆變器輸出實驗
11、太陽能光伏系統電器負載實驗
12、光伏控制型太陽能系統發電實驗

友情提示：
1、設備驗收：各采購單位收貨時請檢查太陽能光電教學實驗箱的貨品外觀，核實太陽能光電教學實驗箱的數量及配件，拒收處于受損狀態的實驗箱；
2、設備質保：茂育將為各采購單位提供太陽能光電教學實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對實驗箱的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌奶柲芄怆娊虒W(xué)實驗箱選型錯誤或?qū)嶒?yàn)箱購買數量錯誤，造成太陽能光電教學實驗箱的退換貨要求，將不被接受；
4、設備貨期：對太陽能光電教學實驗箱的發貨期為參考值，如您需要了解太陽能光電教學實驗箱的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對太陽能光電教學實驗箱有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關太陽能光電教學實驗箱的技術咨詢。
