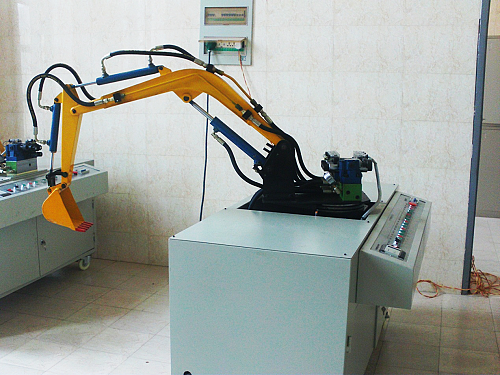

MYGC-05現代挖掘機220LC液壓模擬實驗臺

現代挖掘機220LC液壓模擬實驗臺-是配合大中院校、部隊、工程機械專業的培訓技能之用，該設備選用液壓傳動各元部件結構及工作原理觀摩、拆裝實驗裝，展示系統的結構與原理；適用工程專業各類型實訓與考核。
二、實驗項目：
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓挖掘機械演示控制實驗。
3、PLC軟件仿真演示及控制實驗。
4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
三、實驗內容：
1、液壓傳動各部件結構及工作原理觀摩、拆裝實驗
1）機械部件的測繪與分析；
2）液壓控制系統原理的學習與分析。
2、液壓挖掘機械演示控制實驗
1）挖掘作業，鏟斗和斗桿復合進行工作實驗；
2）回轉作業，動臂提升同時平臺回轉；
3）卸料作業，斗桿和鏟斗工作同時大臂可調整位置高度；
4）返回，平臺回轉、動臂和斗桿配合回到挖掘開始位置。
3 、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
四、性能與特點;
1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。
2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、挖掘機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、挖掘機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數:
1、電機型號：功率：1.5KW 　轉速：1420r/min
2、油泵型號：vp12-08　額定壓力：7Mpa　額定流量：8ml/rev
五、設備設置故障內容:
1、提臂動力不足故障
2、轉向沉重故障
3、分配閥壓力過低故障
4、工作壓力過低故障
5、工作流量不足故障
6、液壓油溫過高故障
7、液壓油濾網堵塞故障

友情提示：
1、設備驗收：各采購單位收貨時請檢查現代挖掘機220LC液壓模擬實驗臺的貨品外觀，核實的現代挖掘機220LC液壓模擬實驗臺及配件，拒收處于受損狀態的現代挖掘機220LC液壓模擬實驗臺；
2、設備質保：茂育將為各采購單位提供現代挖掘機220LC液壓模擬實驗臺說明書內的質保條件和質保期，在質保范圍內提供對現代挖掘機220LC液壓模擬實驗臺的免費維修，超出條件承諾時提供對現代挖掘機220LC液壓模擬實驗臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е卢F(xiàn)代挖掘機220LC液壓模擬實驗臺的選型錯誤或購現代挖掘機220LC液壓模擬實驗臺數量錯誤，造成現代挖掘機220LC液壓模擬實驗臺的退換貨要求，將不被接受；
4、設備貨期：對現代挖掘機220LC液壓模擬實驗臺發貨期為參考值，如您需要了解現代挖掘機220LC液壓模擬實驗臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對現代挖掘機220LC液壓模擬實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關現代挖掘機220LC液壓模擬實驗臺的技術咨詢。
