新款網孔型高級維修電工實訓裝置

一、MY-304C 網孔型高級維修電工實訓裝置是按照勞動和社會保障部頒發的工人等級標準及職業技能鑒定的要求而設計的,該實驗裝置主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局,安裝、接線全部由學生自行完成,接近工業現場,能完成電工基礎電路,電機控制線路,照明配電的模擬操作,PLC可編程綜合應用線路,電子技術應用電路的綜合實訓,通過一系列項目實訓培養學生動手能力和實操技能。(可根據不同的配件完成多種實驗)實訓項目可自行確定。

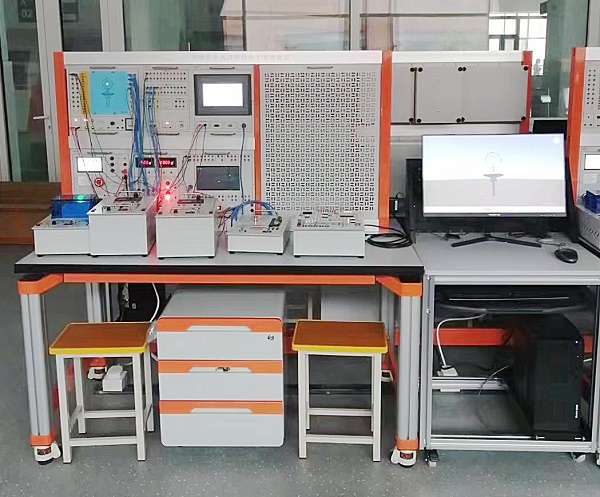

                                                       (參考圖)
、裝置特點:
1、實訓采用網孔板與掛箱相結合的方式,實訓操作方便、更換便捷、易擴展功能或開發新的實訓項目,動手能力強,接近工業現場。
2、綜合性強:能完成電工、電力拖動、電氣控制、PLC綜合控制、電子技術多門學科的技能訓練。
3、操作臺只需三相四線的交流電源即可投入使用,占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
4、設有電壓型漏電保護器和電流型漏電保護器,能確保操作者安全,電源輸出均有監視及短路保護功能。
5、380V交流輸出處設有單片機全程控制的一套過流保護裝置,相間、線間直接短路或過載電流超過設定值系統即切斷總電源,確保設備的安全。
三、技術性能
1、輸入電源:三相五線制~380V±10%  50Hz
2、溫度:-5℃~+40℃,相對濕度<85%(25℃)
3、裝置容量:<1.5KVA
4、外形尺寸約:1600mm×750mm×1690mm
四、設備組成要求:
本實訓臺由實訓掛件、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐,立柱端部可安裝調節腳,方便高度調節,主體結構通過左、右各2個C字形鋁壓成型構件聯接,臺面高度約750mm,桌面板下設支撐框架,截面尺寸為40×20mm,承受力不少于300kg。立柱采用工業鋁型材成型工藝,表面氧化處理,截面尺寸:70×70mm,四面帶槽,槽寬約8mm,端部配套塑料堵頭,槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件,采用壓鑄成型工藝,經機加工、拋丸、噴砂,表面橘紅靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制,有效提高絕緣等級;實驗桌底部裝有至少4個導向輪,方便實訓臺架移動;
3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型,封閉式結構,表面靜電噴涂,外形尺寸:約寬450x深550x高705(mm),總重量≥31kg;柜體四邊圓弧設計:R=30mm,柜體邊框總厚度≤2.5mm;配有承重型卡扣式三節軌,導軌承重量≥30kg,抽屜把手采用卡套式鈑金卷邊工藝,抽屜采用聯體鎖設計,底部配有4個萬向帶剎車腳輪。
(二)實訓掛箱
1、PLC主機掛箱:配三菱FX1N-40mR主機,集成數字量I/O(24路數字量輸入,16路數字量輸出),RS-422通訊口,SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
 (1)PLC仿真實訓軟件一套:
1).通過PLASH虛擬環境實時顯示PLC的運行狀態
2).可以實現PLC虛擬接線,并對接線進行錯誤檢查
3).PLC編程訓練、PLC程序編寫測試等功能
4).實現PLC運行模擬,對錯誤程序進行檢查
(2)工控組態軟件一套:打開軟件編程環境,任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖,并進行實訓動態跟蹤教學。
(三)實訓桌 實訓桌為鐵質雙層亞光密紋噴塑,桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀大方。實訓桌下方設有元件儲存柜,可以放置實訓掛箱,還設有四個帶剎車的輪子,便于移動和固定。
五、實訓項目:
(一)電工部分:
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9.室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控制
13.三相異步電動機接觸器點動控制線路
14.三相異步電動機接觸器自鎖控制線路
15.三相異步電動機Y/△自動控制線路
16.用倒順開關控制三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控制線路
18.按鈕聯鎖的三相異步電動機正反轉按鈕線路
19.雙重聯鎖的三相異步電動機正反轉按鈕線路
20.三相異步電動機多地控制
21.工作臺自動往返控制線路
22.三相異步電動機串電阻降壓啟動控制線路
23.三相異步電動機能耗制動控制線路
(二)電子技能實訓
1.安裝調試數字步進電機線路
2.光控開關和報警電路
3.設計并安裝調試電壓上下限報警電路(全自動冰箱保護器)
4.安裝和調試數字鐘電路
(三)PLC綜合實訓項目
(1)PLC基本技能實訓
1.PLC認知實訓(軟硬件結構、系統組成、基本指令練習、接線、編程下載等)
2.典型電動機控制實操實訓(點動、自鎖、正反轉、星三角換接啟動等)
3.PLC仿真實訓
4.數碼顯示控制
5.搶答器控制(優先級、數值運算,具有聲效功能)
6.天塔之光控制(閃爍、發射、流水型)
7.音樂噴泉控制(具有聲效功能)
8.十字路口交通燈控制
9.水塔水位控制
10.自動送料裝車系統控制
11.四節傳送帶控制
12.裝配流水線控制
13.多種液體混合裝置控制14.自控成型機控制
15全自動洗衣機控制(具有聲效功能)
16.電鍍生產線控制
17.自控軋鋼機控制
18.郵件分揀機控制
19.自動售貨機控制
20.機械手控制
21.四層電梯控制(實物)
(3)PLC實物控制實訓:
1.直線運動位置識別、運動軌跡控制、定位控制
2.步進電機運動控制
3.直流電機控制
4.溫度PID控制(具有聲效功能)
(4)PLC高級技能實訓(設計、安裝、調試及檢修:
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△啟動控制
3.PLC控制的三相異步電動機降壓啟動控制
4.PLC控制的三相異步電動機能耗制動控制
5.C620車床電氣控制線路
6.C6130車床電氣控制線路
7.電動葫蘆電氣控制線路(維修電工)
(四)基于變頻器的電機拖動與控制實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.多段速度選擇變頻調速
4.外部端子點動控制
5.控制電機正反轉運動控制
6.控制電機運行時間操作
7.瞬間停電變頻器參數設定
8.外部電壓變頻調速
9.三相異步電動機的變頻開環調速
10.基于PLC通信方式的多段速選擇變頻調速
11.基于PLC通信方式的變頻器開環調速
12.基于PLC通信方式的變頻器閉環調速
