空氣壓縮機的結構組成及工作原理
2022-08-31
空氣壓縮機的結構組成及工作原理

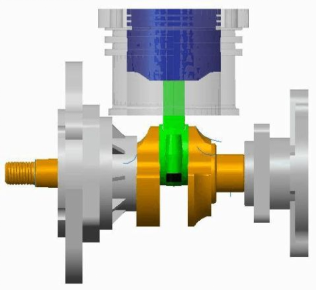

空氣壓縮機主要是由大端蓋、小端蓋、曲軸、活塞、連桿和缸體組成,此外還包括活塞銷、螺栓、螺母等。
一、空氣壓縮機的工作原理:

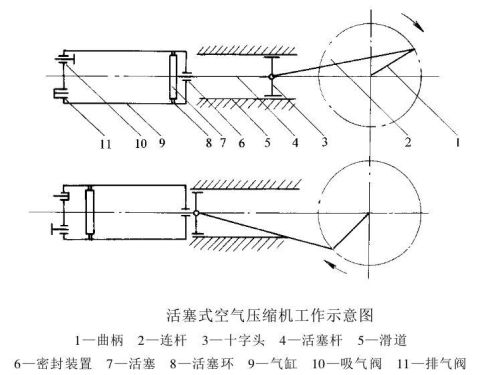

由電動機直接驅動壓縮機,使曲軸產生旋轉運動,帶動連桿使活塞產生往復運動,引起氣缸容積變化。由于氣缸內壓力的變化,通過進氣閥使空氣經過空氣濾清器(消聲器)進入氣缸,在壓縮行程中,由于氣缸容積的縮小,壓縮空氣經過排氣閥的作用,經排氣管,單向閥(止回閥)進入儲氣罐,當排氣壓力達到額定壓力時由壓力開關控制而自動停機。當儲氣罐壓力降至額定值時壓力開關自
動聯接啟動工作。
二、曲軸結構
曲軸是空氣壓縮機的重要運動件。它將電機輸入的轉矩,通過連桿、十字頭轉變成往復作用力而作功,即起傳遞扭力矩的作用,同時還承受活塞、連桿方面?zhèn)鱽淼臍怏w壓力和慣性力。
曲軸的結構形式有曲拐軸和曲柄軸兩種。曲柄軸現在除微型壓縮機外,很少采用。曲拐軸有整體式和組合式(作成若干部分,然后用法蘭、鍵銷裝成一體)兩種。
曲軸主要由主軸頸、曲臂、曲軸銷和平衡鐵組成。根據需要,曲軸可作成單曲拐、雙曲拐和多曲拐等。曲軸可用鑄造或鍛壓方法制造。

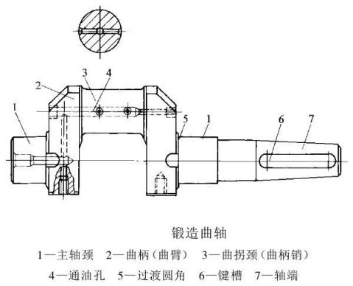

如圖所示為鍛造曲軸。在軸上鉆孔構成油道。平衡鐵(圖中未標出在曲軸臂2下端)用于抵消部分慣性力和旋轉不平衡力,在不與十字頭相碰的前提下,應盡可能的增大平衡鐵外徑和厚度。軸頸與曲臂連接處應力高度集中,是曲軸最易斷裂部位,因此用圓角圓滑過渡。圓角越大,表面粗糙度值越小,強度越高。
三、連桿的結構

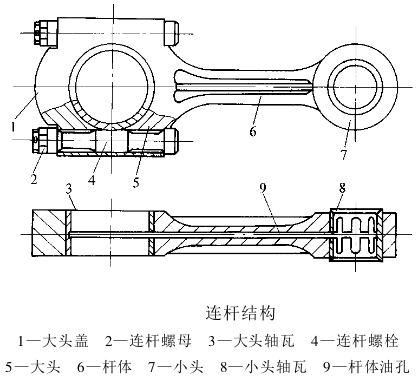

連桿式空氣壓縮機的重要部件之一。它連接曲柄和活塞,使曲柄的旋轉運動變?yōu)榛钊耐鶑?fù)運動,將動力傳給活塞。連桿由桿體、大頭和小頭三部分組成。連桿體有圓形環形和工字型等。小頭結構有整體(壓襯套)式、可調節式
及球形等。大頭一般采用剖分結構,大瓦蓋和連桿體用連桿螺栓連接,并裝有防松裝置,內襯以連桿軸瓦。
連桿螺栓受交變載荷,是壓縮機的薄弱環節。
三、活塞組件
活塞組件包括活塞、活塞桿、活塞環等零件。
(1)活塞 活塞在氣缸中作往復運動,起壓縮氣體的作用,故要求活塞與氣缸內壁有良好的密封性,否則會引起泄漏,使效率降低;活塞要求有足夠的強度、剛度和耐磨性;活塞要求重量輕、加工性好,否則達不到工藝要求。
活塞的形狀與尺寸取決于氣缸。氣缸形式一經確定,活塞也隨之而確定。常用的活塞形式有筒形、盤形、級差式、組合式、柱塞等。

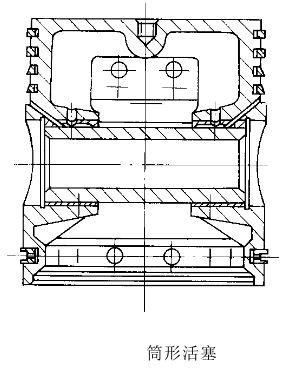

本次拆裝實習是筒形活塞。圖2-5所示為一筒形活塞。為減輕機器質量,用活塞銷直接將連桿小頭與活塞相連接,故筒形活塞除起壓縮氣體作用外還起十字頭導向作用。
筒形活塞分為裙部和環部?諝鈮嚎s機工作時側向力將活塞壓向氣缸表面,裙部就是用來承受側向力的。裝有活塞環和刮油環的部分叫環部。一般靠近壓縮容積的一側裝密封環,靠曲軸箱側的一道或兩道裝的是刮油環。
筒形活塞一般采用鑄鐵或鋁制造,活塞承壓面的表面粗糙度Ra值為0.4以下。
(2)活塞環 活塞環是氣缸鏡面與活塞之間的密封零件,同時也起著油布和導熱的作用。
活塞環的切口形式有:直口、斜口和搭口三種,目前常采用斜口。
