熱管換熱器實驗指導書
2024-03-22
熱管換熱器實驗指導書
熱管換熱器實驗指導書
使用:
一、實驗目的:
1、了解熱管換熱器實驗臺的工作原理。
2、熟悉熱管換熱器實驗臺的使用方法。
3、熟悉熱管換熱器換熱量Q和傳熱系數K的測試和計算方法。
二、
熱管換熱器
實驗臺的結構及工作原理:

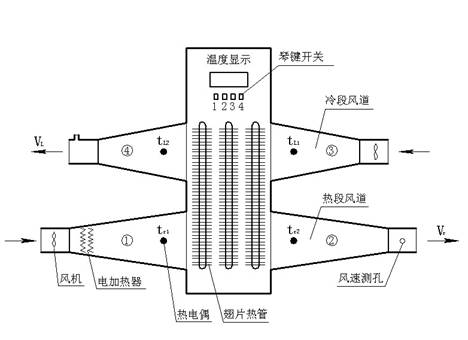

熱管換熱器實驗臺的結構如下圖所示:
實驗臺由1、翅片熱管(整體軋制)2、熱段風道3、冷段分道4、冷段和熱段風機5、電加熱器(Ⅰ—1000W Ⅱ—100W)6、熱電偶7、測溫切換琴鍵開關8、熱球風速儀(獨立儀表)等組成。
熱管換熱器實驗臺結構圖
1.翅片熱管;2.熱段風道;3.冷段風道;4.風機;5.電加熱器;6.熱電偶;7.測溫切換琴鍵開關;8.熱球風速儀(圖中未繪出);9.風速測孔。
熱段中的點加熱器使空氣加熱,熱風經熱段風道時,通過翅片熱管進行換熱和傳遞,從而使冷段風道的空氣溫度升高。利用風道中的熱電偶對冷、熱段的進出口溫度進行測量,并用熱球風速儀對冷、熱段的出口風速進行測量,從而可以計算出換熱器的換熱量Q和傳熱系數K
三、
熱管換熱器
實驗臺參數
四、實驗步驟
1、聯接電位差計和冷端熱電偶。(如無冰并條件,可不接冷端熱電偶,而將冷端熱電偶的接線柱短路。這樣,測出的溫度應加上室溫)
2、接通電源。
3、將工況開關置于“工況1”位置(強熱),此時電加熱器和風機開始工作。
4、用熱球風速儀在冷、熱段出口的測孔中測量風速。(為使測量工作在分道溫度不超過40℃的情況下進行,必須在開機后立即測量)。風速儀使用方法,請參閱該儀器說明書。
5、待工況穩定后(約20分鐘后),按下琴鍵開關,切換測溫點,逐點測量冷、熱段進出口溫度
(參看實驗臺結構圖)。
6、將“工況開關”置于“工況Ⅱ(強熱檔)”位置,重復上述步驟,測量工況Ⅱ的冷熱段進出口溫度。
7、實驗結束后,切斷所有電源。
五、實驗數據處理

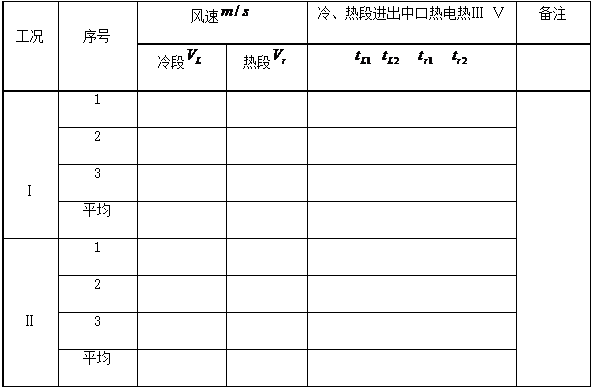

將實驗中測得的數據填入下表中:

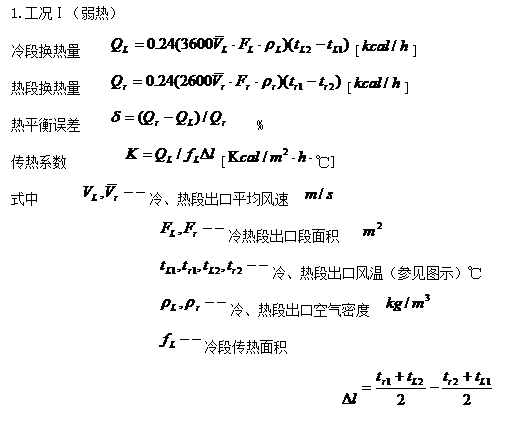

將實驗所用儀器名稱、規格、編號及實驗日期、室溫等填入上表的備注中計算換熱量、傳熱系數及熱平衡誤差:
2、工況Ⅱ(強熱)
計算方法同上

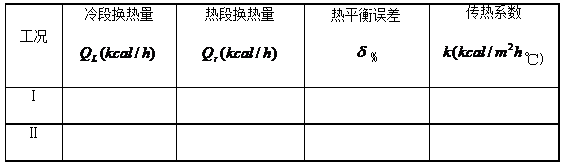

將上面數據整理所求得的兩種工況的實驗結果填入下表,并進行比較分析。

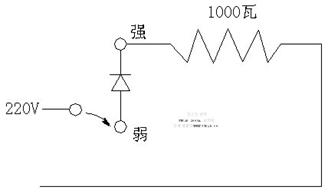

六、加熱原理
