單圈彈簧管壓力表實驗-化工儀表與控制實訓裝置

一、實驗?zāi)康?/strong>
1.了解彈簧管壓力表的結構原理。
2.熟悉壓力校驗器的使用方法。
3.掌握壓力表的調整、校驗方法。
4.掌握運用誤差理論及儀表性能指標來處理實驗所得的數據。
二、實驗器材
1.單圈彈簧管壓力表：

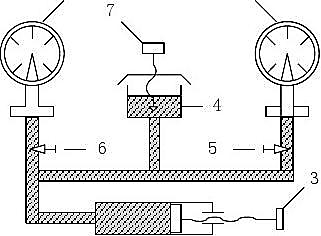

（1）標準壓力表（0.25級） 2.5MPa 1塊（2）被校壓力表（1.6極） 2.5MPa 1塊2．壓力校驗器6MPa 1臺三、實驗系統圖

1．被校壓力表2．標準壓力表3．壓力校驗器手輪4．油杯 5．6．截止閥手輪7．油杯針形閥
四、實驗原理
本實驗采用標準表比較法：將被校壓力表和標準壓力表通以相同的壓力，比較它們的指示值。要求標準表的精度等級至少要比被校表的精度等級高二級，同時要求標準表的量程與被校表的量程越接近越好，這樣可以提高精度。標準表的絕對誤差一般應小于被校表絕對誤差的1/4，所以標準表的誤差可以忽略不計，認為標準表的讀數就是真實壓力的數值。如果被校表對于標準表的誤差不大于被校表的允許誤差，則認為被校表合格，否則被校表不合格，必須經過調校合格后方能使用或降級使用。
五、實驗步驟
1.在壓力校驗器油杯中注滿變壓器油，并排凈系統中氣體。
2.分別把標準表及被校表安裝在相應的接頭上，并檢查系統是否漏油，做好實驗前的準備工作。
3.打開油杯進油閥門，并關閉截止閥門，緩慢逆時針旋出校驗器手輪于。關閉油杯閥門，打開截止閥門。
4.首先調整好儀表的零點和量程（即刻度的終點）
（1）儀表零點的調整：調整壓力校驗器的手輪，將標準表的壓力調整到量程的1/3處。將被校表的表罩取下，用表起子將被校表指針取下，重新安裝到量程的1/3處。
（2）儀表量程的調整：調整壓力校驗器的手輪，將標準表的壓力加到滿量程處，保持壓力信號不變。將被校表的表罩、指針、刻度盤取下，調整被校表的量程調整螺絲，使被校表的壓力達到滿量程。
（3）儀表的零點和量程要反復調整數次，直到零點和量程都調好為止。5．在全量程范圍內將被校表的量程平均分成5份以上，以各點為校驗點。首先按正行程（由小→大）校驗，然后按反行程(由大→小)校驗，重復做兩次，同時讀取并記錄被校表和標準壓力表的示值。
6．實驗過程中，應保持壓力表指針單方向無跳動的增加或減少。
六、數據處理

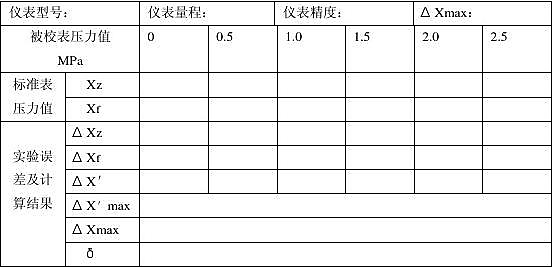

1.將得到的實驗數據和處理結果填于下表中。
2.確定被校驗壓力表的精度等級。
δ=（ΔXmax/A上－A下）×100%

3.實驗結果是否達到要求？
七、問題討論
1.校驗前不調整儀表零點及滿刻度行否？為什么？
2.實驗中若以標準刻度為準，從被校表中讀數可以嗎？為什么？
3.標準表比被校表精度要高出一定數量級，但標準表的量程也比被較表的量程要高得多時可以嗎？為什么？
4.壓力加到很高時，如何使壓力減少？
