階躍響應與沖激響應--信號與系統實驗箱
2021-12-09
階躍響應與沖激響應--信號與系統實驗箱
一、實驗?zāi)康?/strong>
1.觀察和測量RLC串聯電路的階躍響應與沖激響應的波形和有關參數,并研究其電路元件參數變化對響應狀態的影響;
2.掌握有關信號時域的測量方法。
二、實驗原理說明
實驗如圖1-1所示為RLC串聯電路的階躍響應與沖激響應的電路連接圖,圖1-1(a)為階躍響應電路連接示意圖;圖1-1(b)為沖激響應電路連接示意圖。
圖1-1(a)階躍響應電路連接示意圖
圖1-1(b)沖激響應電路連接示意圖
其響應有以下三種狀態:
(1)當電阻R>
2 時,稱過阻尼狀態;
(2)當電阻R>
2 時,稱臨界狀態;
(3)當電阻R>
2 時,稱欠阻尼狀態。
沖激信號是階躍信號的導數,所以對線性時不變電路沖激響應也是階躍響應的導數。為了便于用示波器觀察響應波形,實驗中采用周期方波代替階躍信號。而采用周期方波通過微分電路后得到的尖頂脈沖代替沖激信號。
三、實驗內容
1.階躍響應波形觀察與參數測量
設激勵信號為方波,其幅度為1.5V(峰值),頻率為500Hz。
實驗電路連接圖如圖1-1(a)所示。
①連接函數發生器 H701 與 P103。
②調整激勵信號源為方波(將SW703、SW702設置于“方波”位置),調節頻率旋鈕,使f=500Hz,調節幅度旋鈕,使信號幅度為1.5V。(注意:實驗中,在調整函數發生器的輸出信號的參數時,需連接上負載后調節。)
③示波器CH1接于TP104,調整10K電位器,使電路分別工作于欠阻尼、臨界和過阻尼三種狀態,并將實驗數據填入表格1-1中。
④TP103為輸入信號波形的測量點,可把示波器的CH2接于TP103上,便于波形比較。

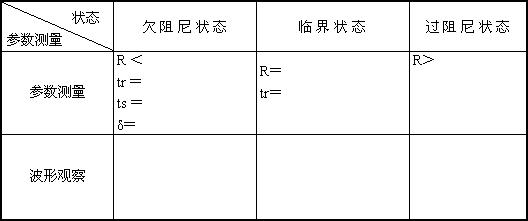

表1-1
注:描繪波形,要使三種狀態的X軸坐標(掃描時間)一致。
2.沖激響應的波形觀察
沖激信號是由階躍信號經過微分電路而得到。
實驗電路如圖1-1(b)所示。
①將信號輸入H701接于P101。(頻率與幅度不變);
②將示波器的CH1接于TP102,觀察經微分后的響應波形(等效為沖激激勵信號);
③連接P102與P103;
④將示波器的CH2接于TP104,調整10K電位器,使電路分別工作于欠阻尼、臨界和過阻尼三種狀態下;
⑤觀察TP104端三種狀態下的輸出波形,并填于1-2中。

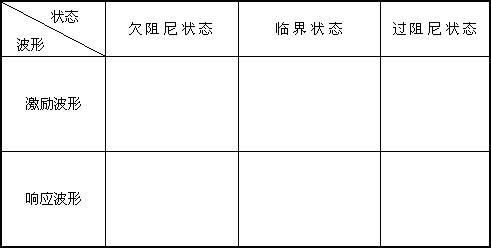

表1-2
表中的激勵波形為在測量點TP102觀測到的波形(沖激激勵信號)。
四、實驗報告要求
1.描繪同樣時間軸階躍響應與沖激響應的輸入、輸出電壓波形時,要標明信號幅度A、周期T、方波脈寬T1以及微分電路的τ值。
2.分析實驗結果,說明電路參數變化對狀態的影響。
五、實驗設備
1.雙蹤示波器1臺
2.信號與系統實驗箱1臺
